Schritt 3- Die Leitungsenden entweder durch Quetschverbindung oder
Löten mit Kabelschuhen versehen, um einen zuverlässigen Anschluss zu
erzielen.
Schritt 4- Die Leitungsenden wie folgt an Ihrem Verstärker anbringen:
LAUTSPRECHERKLEMMEN
Überprüfen Sie den linken, (A/B/C/D+) (A/B/C/D-), Kanal und die
Polaritätsmarkierungen, und überzeugen Sie sich, dass sie mit Kanal und
Polarität der Verbindung an den Lautsprechern übereinstimmen.
ANSCHLUSS VON MEHREREN LAUTSPRECHERN
PARALLEL- Jeder zuzügliche Lautsprecher vermindert die
Ausgangsimpedanz des Verstärkers. Der Verstärker liefert mehr
Strom und leistet mehr.
SERIELL- Jeder zuzügliche Lautsprecher vergrößert die
Ausgangsimpedanz des Verstärkers. Impedanzen von mehr als 8 Ohm
werden selten bei Kfz-Audiosystemen verwendet.
(+)
(
-
)
+
-
(+)
(
-
)
4 Ohm 2 Ohm

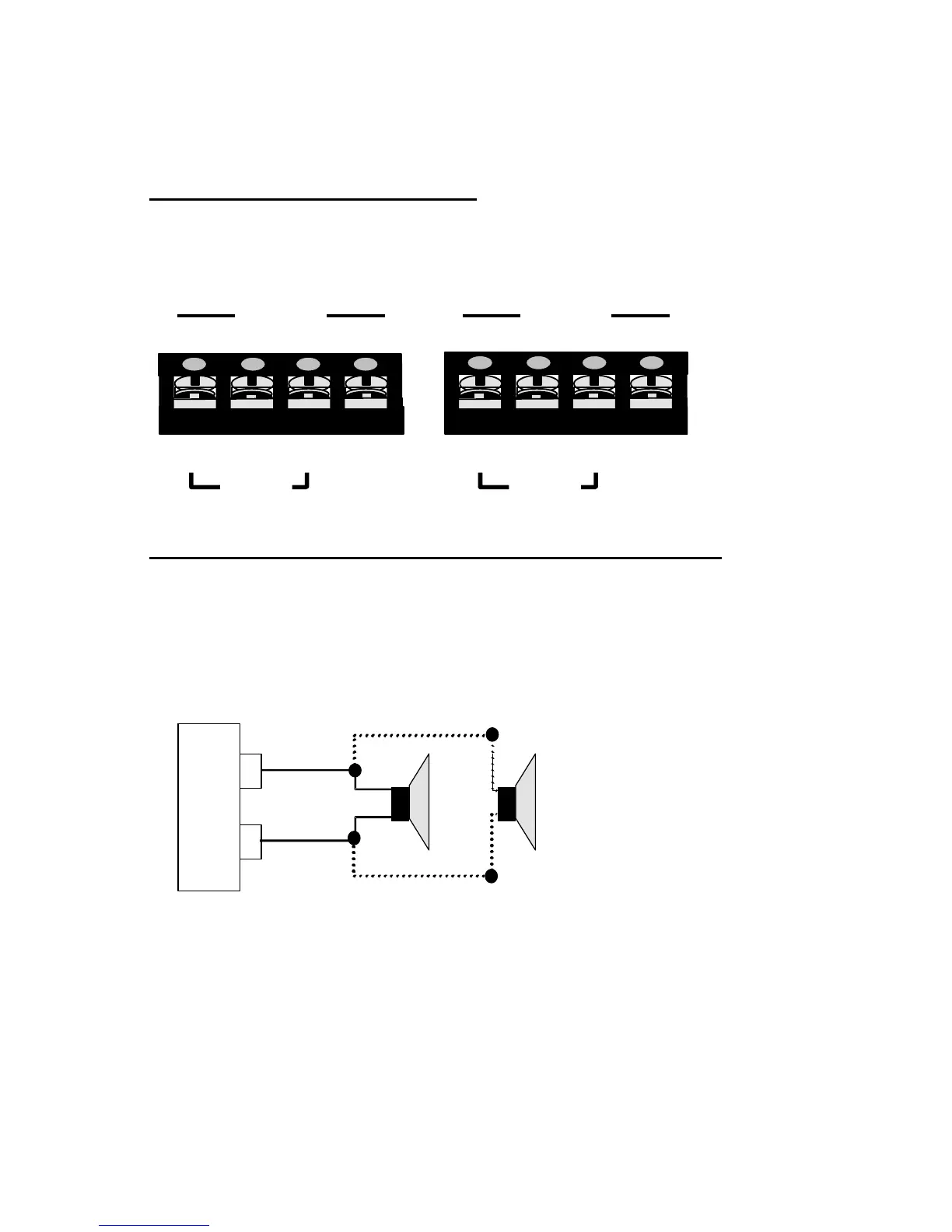

PARALLEL CONNECTION USING 4 OHM SPEAKERS
A
M
P
L
I
F
I
E
R
O
U
T
P
U
T
(A+) (A-) (B+) (B-)
( + ) ( - )
BRIDGE
SPEAKER
(C+) (C-) (D+) (D-)
( + ) ( - )
BRIDGE
SPEAKER
