1.4 Installation- Selbst-Überbrückung, 2+1
Modus
BEI MONO- Schließen Sie die
Lautsprecherlast von 4 Ω Lautsprecher
an die mit “(+), BRIDGE (-)”
beschrifteten Klemmen an, wobei Sie
darauf achten müssen, dass die
Klemmen mit der Polarität der
Lautsprecheranschlüsse
übereinstimmen.
Vorsicht!
⇒ Lautsprecher- oder mehrfache Lautsprecherlasten von insgesamt
weniger als 4 Ohm werden für “BRIDGED” oder “2+1 Modus und
können dem Verstärker Schaden zuführen.
TA4600, TA4300-TA4600, TA4300- Wenn alle 2, 3 oder 4 Kanäle des Verstärkers
gebraucht werden, so muss der Schalter für die Kanalwahl in der
entsprechenden 2-, 3- oder 4-Kanal Position sein und die
Lautsprecherkabel müssen entsprechend angeschlossen sein wie in
Zeichnung 1, 2, 3.
2+1 MODUS- (DREIWEG-MODUS)
Der gleichzeitige Stereo- und Monobetrieb, also der “2+1 Modus”,
erfordert eine passive Frequenzweiche, um niedrige Frequenzen zum
Mono-Lautsprecher und höhere Frequenzen zu den Stereo Lautsprechern
zu senden. Auf der folgenden Tabelle stehen die Einzelwerte bei einer
Weiche für eine 6 DB-Oktave bei herkömmlichen Frequenzen und 8 Ohm
Mono-Lautsprechern:
(+)
(
-
)
+
-
(+)
(
-
)
4 Ohm 8 Ohm

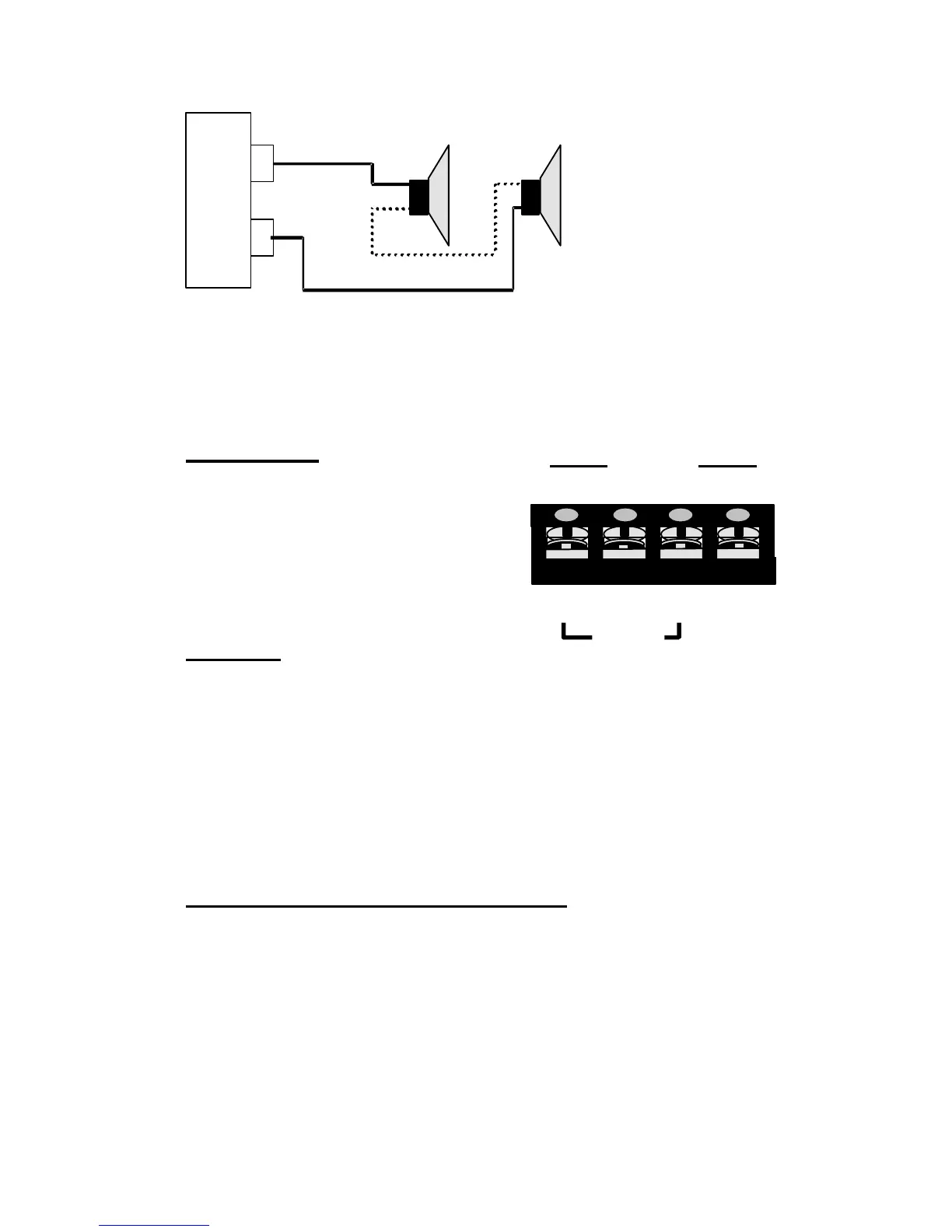

SERIES CONNECTION USING 4 OHM SPEAKERS
A
M
P
L
I
F
I
E
R
O
U
T
P
U
T
