30
HIGH LEVELHIGH LEVEL
FREQUENZ DROSSELSPULE KONDENSATOR
80 Hz 16 mH 470 uF
100 Hz 7,5 mH 330 uF
120 Hz 7,5 mH 330 uF
150 Hz 7,5 mH 220 uF

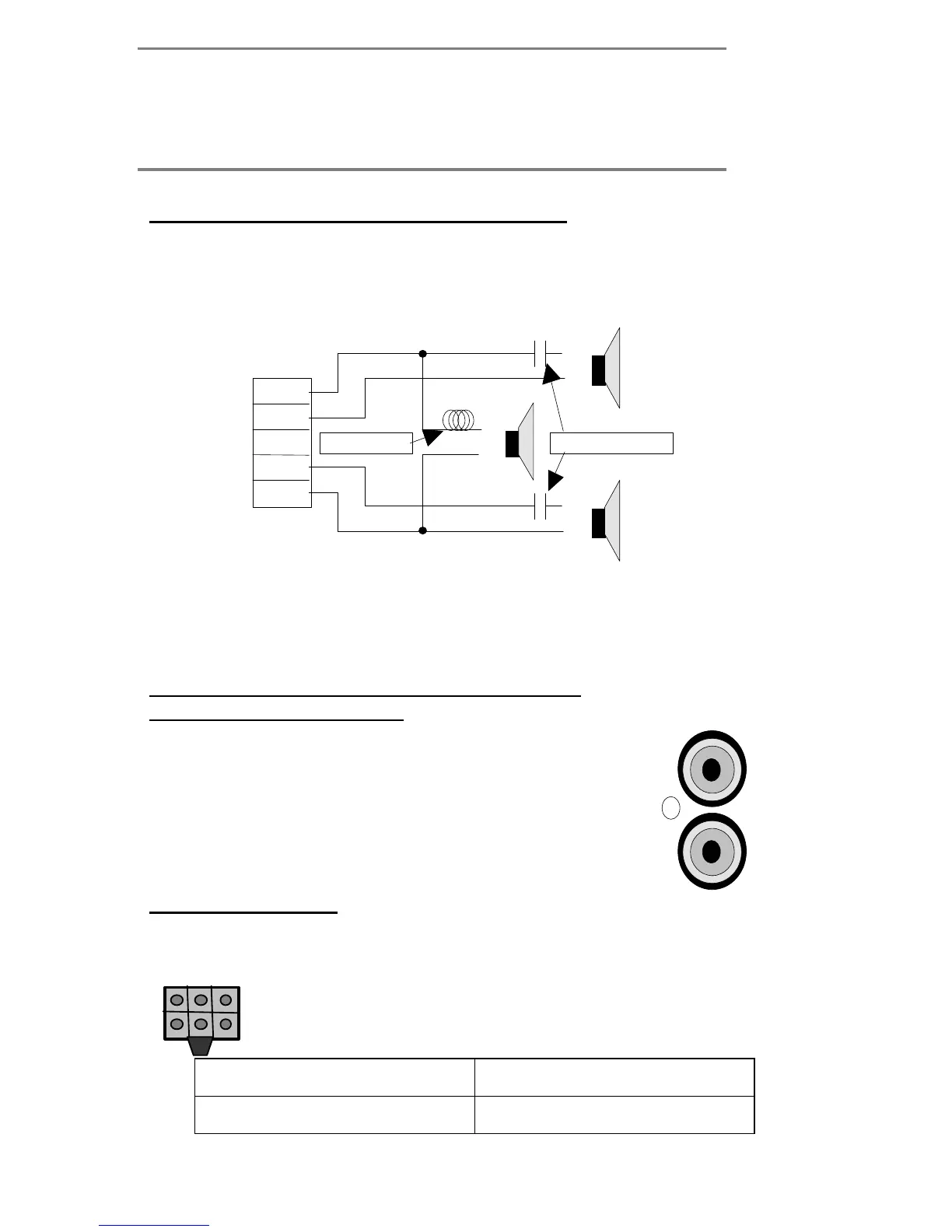

SCHALTBILD FÜR DEN 2+1 MODUS-
Verwenden Sie ungepolte Kondensatoren von 100 Volt Nennspannung und
schalten Sie diese mit den Stereolautsprechern in Reihe, wie aus dem
Schaltbild ersichtlich. Schalten Sie die Drosselspule mit dem Mono-
Lautsprecher in Reihe, wie aus dem Schaltbild ersichtlich.
Vergewissern Sie sich, dass der Nennstrom der Drosselspule für Ihren
Verstärker geeignet ist.
1.5 Installation- Eingangsverbindungen
Vergoldete Cinch-Eingangsbuchsen für schwache,
hochohmige Eingangssignale-
Zum Anschluss an Vorverstärkersignale benutzen Sie
strapazierfähige Cinch-Verbindungskabel für Kfz.-
Anwendungen. Die Verbindungskabel mit Vorsicht
verlegen, d.h. sie so weit wie möglich von Batterie-,
Lautsprecher- und anderen Leitungen fern halten.
Überzeugen Sie sich, dass die Cinch-Stecker gut passen
und einen zuverlässigen Anschluss bereiten.
Anschluss Hochpegel-Eingang, zu den Lautsprecher-
Ausgängen des Autoradios
Weiss: Hochpegel-Eingang
(+) Kanal A
Grau: Hochpegel-Eingang
(+) Kanal B
Weiss / Schwarz: Hochpegel-Eingang
(-) Kanal A
Grau / Schwarz: Hochpegel-Eingang
(-) Kanal B
(+)
(
-
)
(+)
(
-
)
(+)
(
-
)
(A+)
(A-)
(B+)
(B-)
KONDENSATOREN
INDUKTOR
AA
BB
INPUTINPUT
