18
PER CALDAIE A TIRAGGIO FORZATO

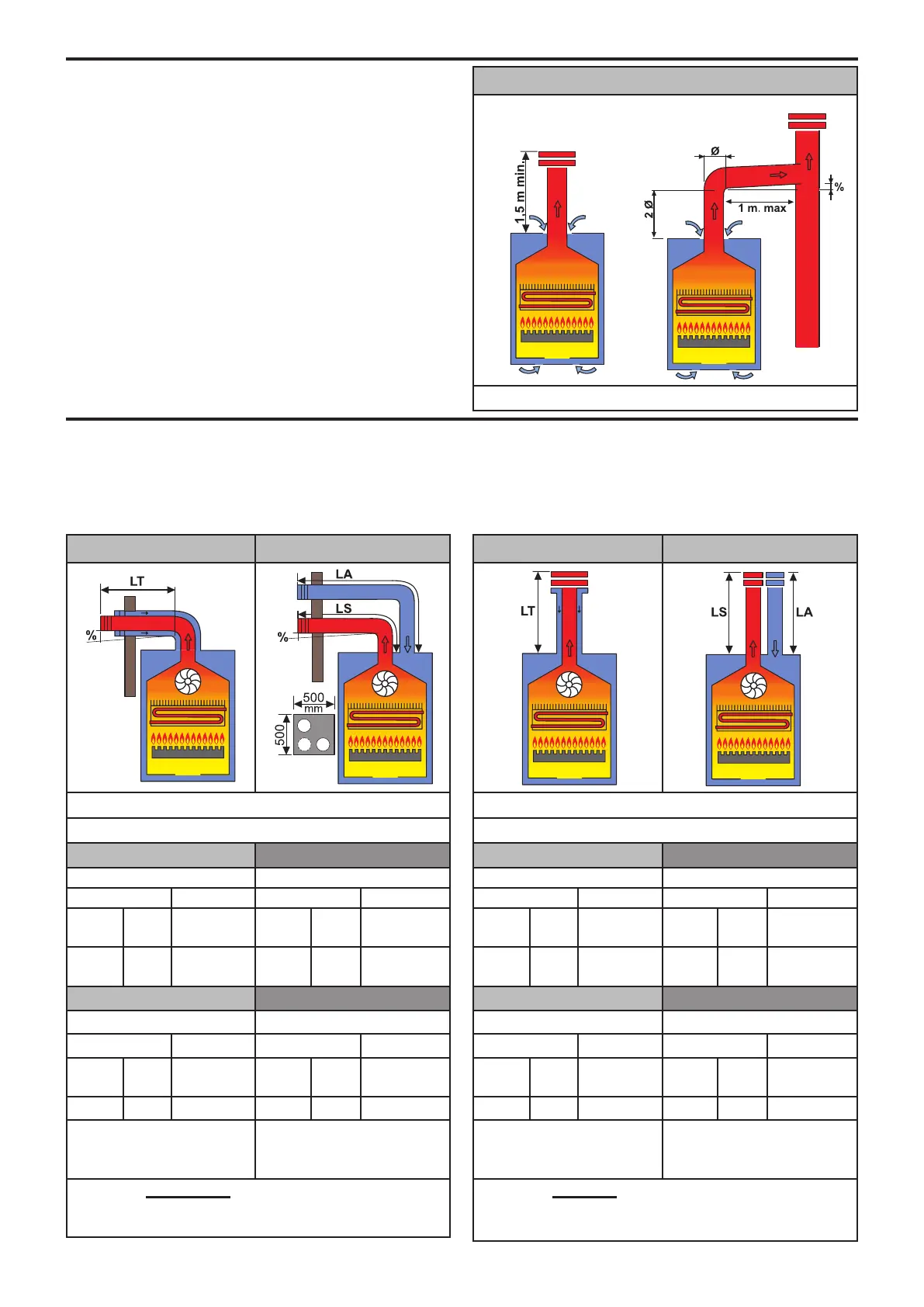

3.6 - ALLACCIAMENTO CONDOTTO SCARICO FUMI
C11BS
% Pendenza verso l’uscita = 3%
PER CALDAIE A TIRAGGIO NATURALE
Ventilazione dei locali
La caldaia deve essere installata in un locale ade-
guato conformemente alle norme in vigore.
-
stallata.
Tale ambiente dovrà essere provvisto di ventilazione
conferme alle norme
Per l’allacciamento del condotto scarico fumi sono
da rispettare le normative locali e nazionali
Nel caso di sostituzione di caldaie, sostituire
SEMPRE anche il condotto fumi.
La caldaia è omologata per le congurazioni di sca-
rico sottoriportate:
C12x C12
% Pendenza verso l’uscita = 3%
LUNGHEZZA TOTALE (LAspirazione + LScarico)
COASSIALE Ø60/100 SDOPPIATO Ø80
DIAFRAMMA DIAFRAMMA
CON SENZA CON SENZA
DA [m] A [m]
FINO A
[m]
DA [m] A [m]
FINO A
[m]
0,5 1 4 1 + 1 4 + 4
25
COASSIALE Ø80/125 SDOPPIATO Ø60
DIAFRAMMA DIAFRAMMA
CON SENZA CON SENZA
DA [m] A [m]
FINO A
[m]
DA [m] A [m] FINO A [m]
NA NA NA NA NA NA
Distanza tra condotto
entrata aria e uscita fumi:
min 250 mm - max 500
Terminali orizzontali di scarico e aspirazione di-
retti all’esterno mediante condotti di tipo coassiale
oppure di tipo sdoppiato.
C32x C32
LUNGHEZZA TOTALE (LAspirazione + LScarico)
COASSIALE Ø60/100 SDOPPIATO Ø80
DIAFRAMMA DIAFRAMMA
CON SENZA CON SENZA
DA [m] A [m]
FINO A
[m]
DA [m] A [m]
FINO A
[m]
1 2,5 5 1 + 1 4 + 4
25
COASSIALE Ø80/125 SDOPPIATO Ø60
DIAFRAMMA DIAFRAMMA
CON SENZA CON SENZA
DA [m] A [m]
FINO A
[m]
DA [m] A [m] FINO A [m]
1 2,5 7 NA NA NA
Distanza tra condotto
entrata aria e uscita fumi:
min 250 mm - max 500
Terminali verticali di scarico e aspirazione diretti
all’esterno mediante condotti di tipo coassiale op-
pure di tipo sdoppiato.
