Unical IDEA CS 24 - Regolazione del Bruciatore

25
Istruzioni per l’installazione
ITALIANO
Presa
di pressione
USCITA
Tutte le istruzioni di seguito riportate sono
ad uso esclusivo del personale addetto
all’ Assistenza Autorizzata Unical AG
Sp.A.

- Azionare la caldaia in modalità “taratura” alla
MASSIMA POTENZA (vedi 3.11.1)
- Una volta che il bruciatore è acceso controllare
che il valore di pressione “MASSIMA” corrisponda
a quello indicato nella tabella “UGELLI - PRES-
SIONI”.
- qualora non corrispondesse correggerlo togliendo
il tappo a vite ‘’Q’’ e ruotando la sottostante vite
“S” in senso ORARIO per aumentarlo, in senso
ANTIORARIO per diminuirlo.

- controllati i valori della pressione minima e mas-
sima della valvola gas ed eseguiti se necessario-
eventuali ritocchi (punti 1-2):
- disattivare la funzione “taratura” temporizzata to-
gliendo tensione mediante l’interruttore generale.
 
richiudere la vite della presa di pressione
- 
P
Q
R
P
R
Q
S
3.12 - REGOLAZIONE DEL BRUCIATORE

- Azionare la caldaia in modalità “taratura” alla MI-
NIMA POTENZA (vedi 3.11.1)
- Una volta che il bruciatore è acceso controllare
che il valore di pressione “MINIMA” corrisponda
a quello indicato nella tabella “UGELLI - PRES-
SIONI”.
- Correggere eventualmente il valore ruotando (con
un cacciavite) la vite  in senso ORARIO per
diminuire, in senso ANTIORARIO per aumentare
Tutte le caldaie escono di fabbrica già ta-
rate e collaudate, nel caso sia necessario
eseguire la ritaratura della valvola gas:

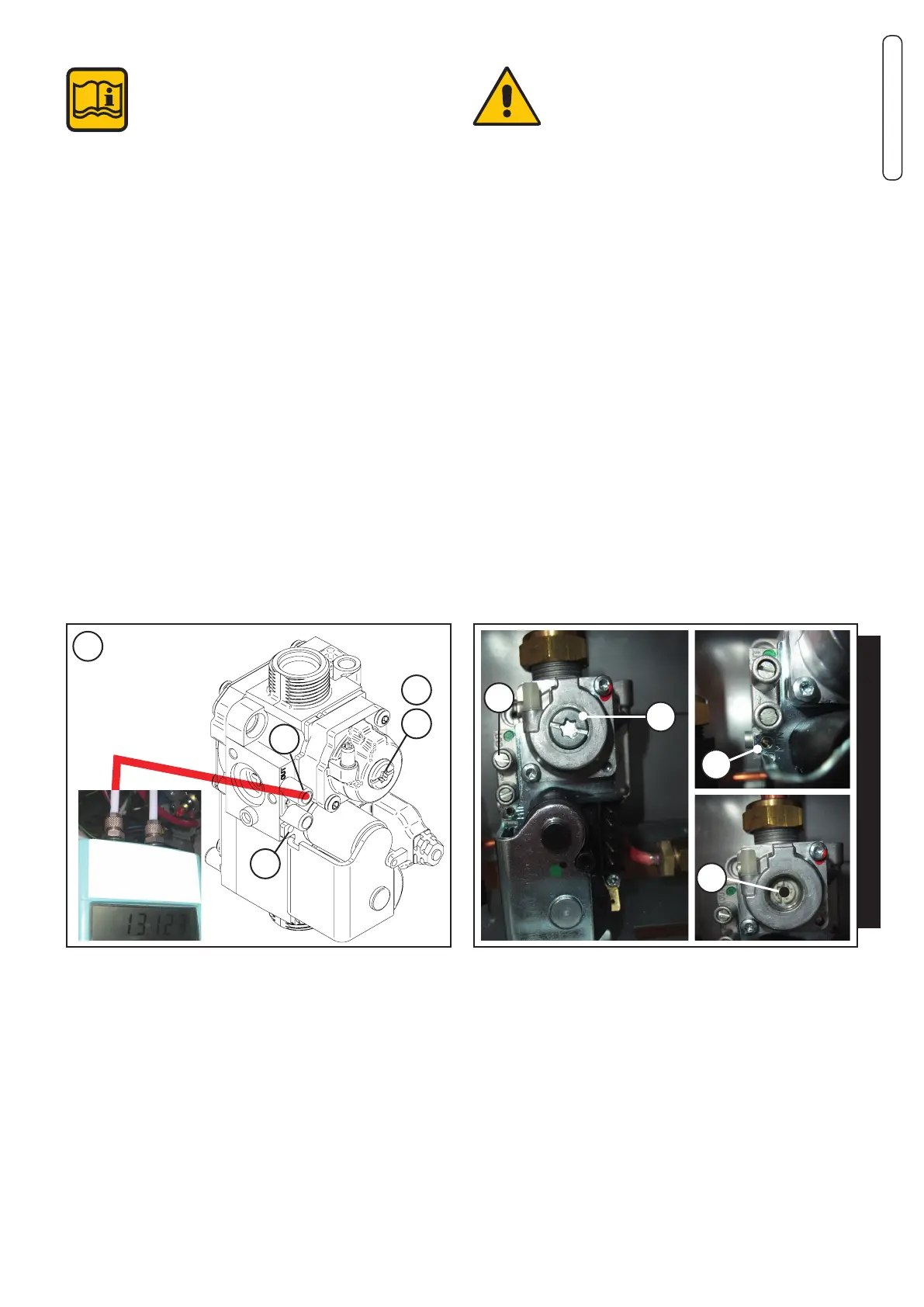

- Svitare la vite a spillo ‘’P’’ posta all’interno della
presa di pressione in uscita della valvola gas e
collegare un manometro facendo riferimento alla
gura.
- Vericare il valore della pressione di alimentazio-
ne (vedi tabella UGELLI - PRESSIONI).
S
P
Attenzione, durante queste operazioni
non effettuare prelievi in sanitario.
