Unical IDEA CS 24 - Schema Elettrico

33
Istruzioni per la manutenzione
ITALIANO
4.5 - SCHEMA ELETTRICO

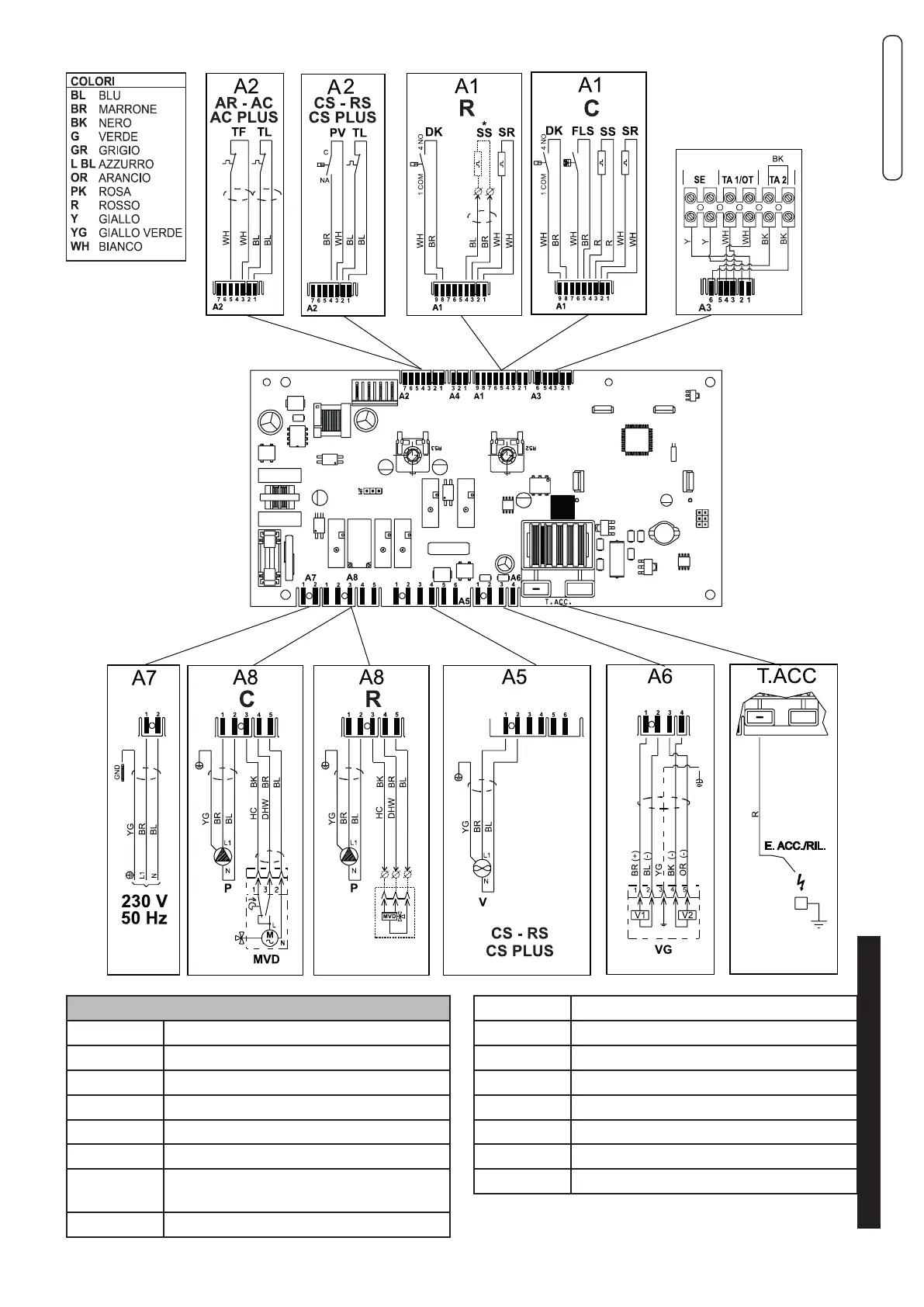

Schema di collegamento pratico
LEGENDA
A1.....A8 Connettori servizi
DK Pressostatosicurezzamancanzaacqua
E. ACC./RIL Elettrodo accensione/rilevazione
FLS Flussostato richiesta sanitario
MVD Motore valvola deviatrice (solo !DEA PLUS)
P Circolatore
PV Pressostato Ventilatore (solo !DEA tiraggio
forzato)
SR Sensore riscaldamento
SS (*) Sonda sanitario (solo !DEA C)
TF Termostatofumi(solo!DEAtiraggionaturale)
TL Termostato limite
VG Valvola gas
V Ventilatore
SE Morsetti di collegamento Sonda esterna
TA1 / OT Morsetti di collegamento TA modulante
TA2 MorsettidicollegamentoTAon/off
