20
Diaframma
Montaggio del diaframma
Tappi di chiusura in gomma
(rimuovere 1 dei tappi aspirazione aria -
solo con sistemi sdoppiati)
KIT5570C 00361439
Si consiglia di utilizzare solamente con-
dotti di scarico originali Unical.
contrattuale ed extracontrattuale del
fornitore per i danni causati da errori
nell’installazione e nell’uso e comunque
per inosservanza delle istruzioni date
dal costruttore stesso.
NOTA!
Per maggiori informazioni riguardo
alle perdite di carico singoli compo-
nenti, per informazioni riguardo alle
norme, alle regole e alle prescrizioni
per un corretto scarico dei fumi, con-
sultare la sezione ‘‘Info Tecniche’’
alla pagina della caldaia nel sito

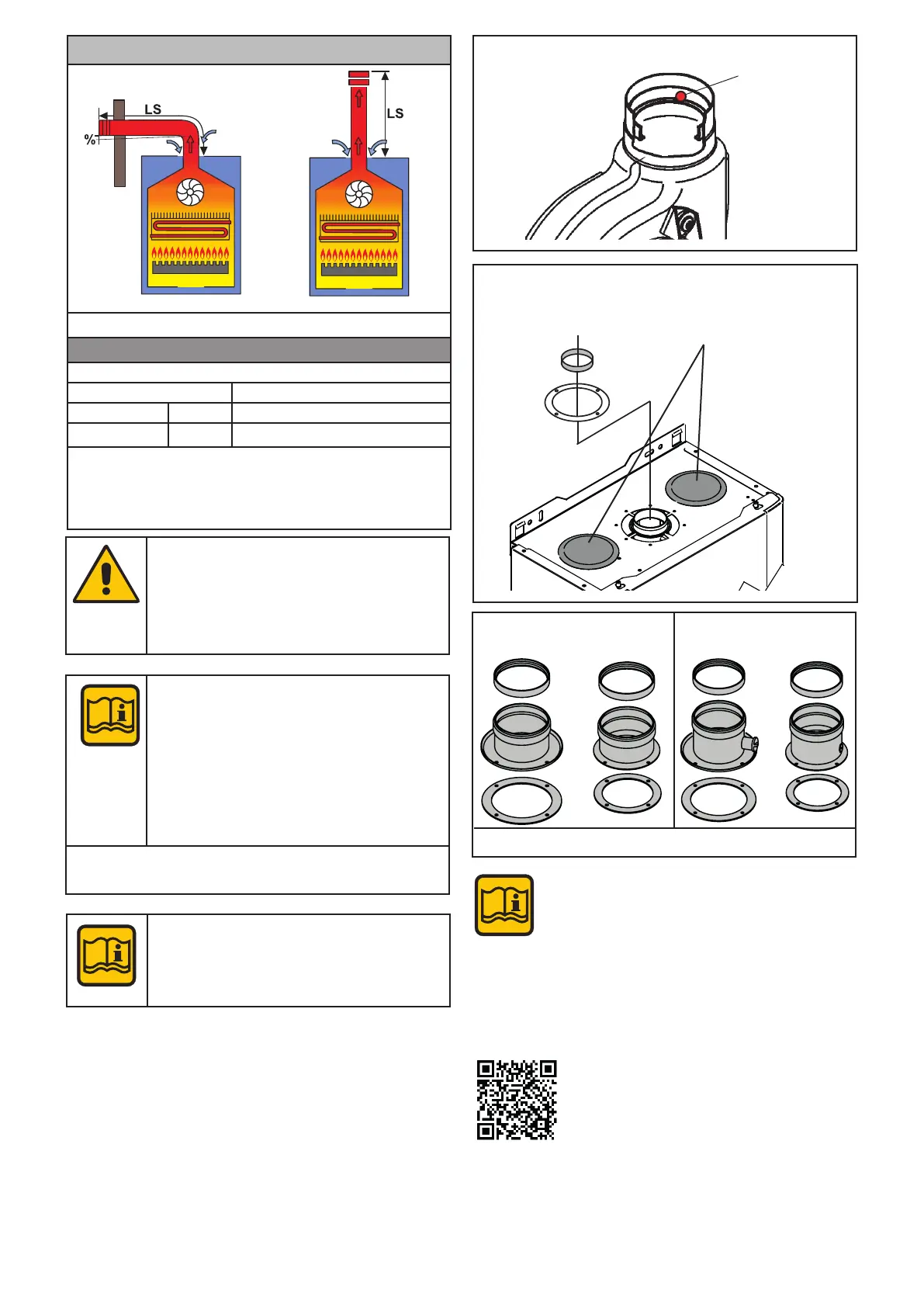

B22
LUNGHEZZA TOTALE ( LScarico)
SDOPPIATO Ø80
DIAFRAMMA
CON SENZA
DA [m] A [m] FINO A [m]
1 4 15
Collegamento ad un condotto di evacuazione dei
prodotti della combustione verso l’esterno del lo-
cale, l’aria comburente è prelevata direttamente
nell’ambiente dove l’apparecchio è installato.
ATTENZIONE
LT lunghezza totale è il valore di rife-
rimento per il dimensionamento dei
condotti di A Aspirazione e S Scarico.
Sottraendo a LT i valori riferiti a curve* /
terminali* / prolunghe* si ottiene il valore:
se > 0 = OK - cong. POSSIBILE
se < 0 = NO - congurazione ERRATA
(*) Valori indicati nelle MT018/MT013 consultabili
sul sito.
Nota bene:
Tali valori sono riferiti a scarichi
realizzati a mezzo di tubazioni rigide
e lisce originali UNICAL.
per la tipologia di collegamento B22 il
locale segue le stesse normative d’in-
stallazione per le caldaie a tiraggio
naturale.
