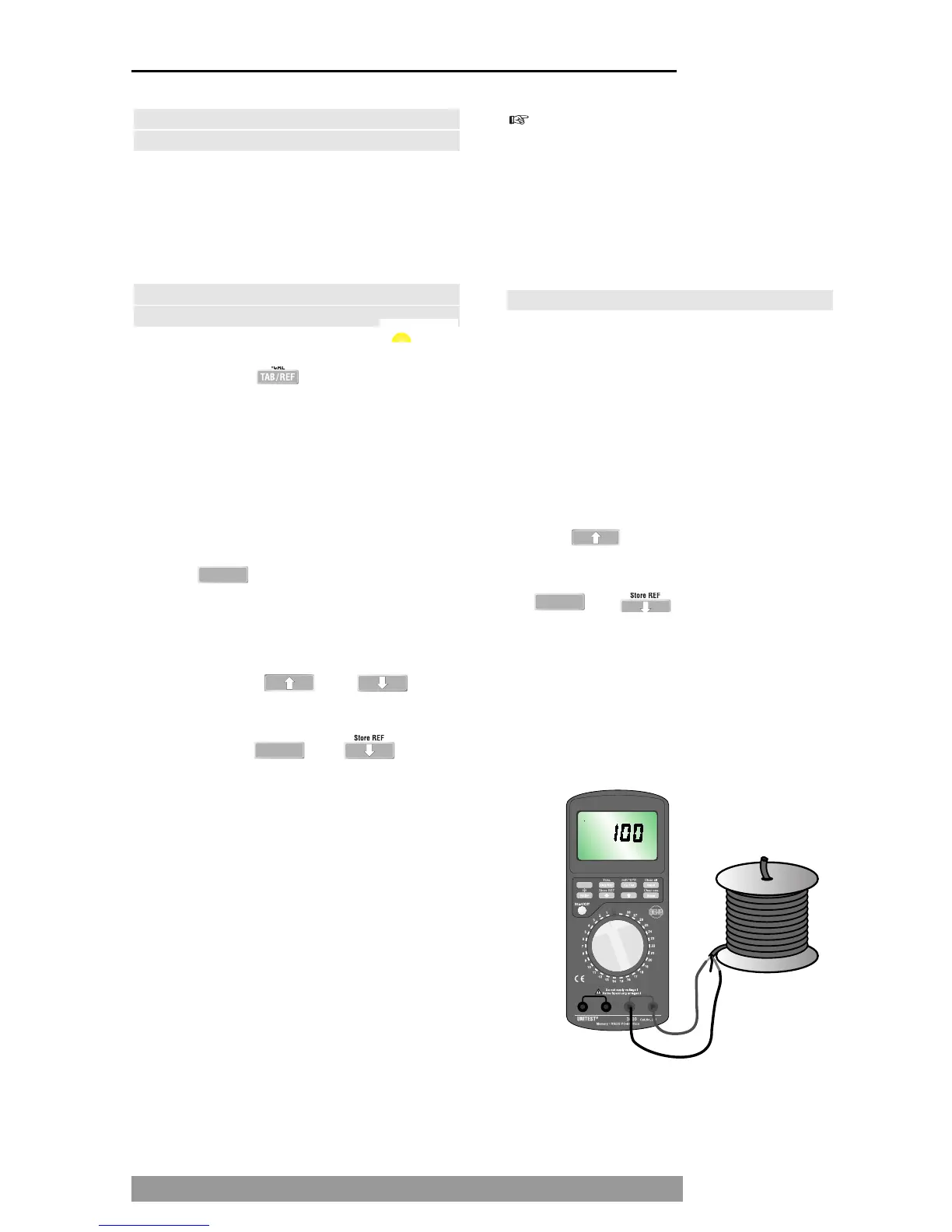

6.2 Durchführen von Kabellängenmessungen
im Referenzbereich
Um anwenderspezifische Kabeltypen messen zu
können, wurden beim UNITEST Echometer 3000
Referenzbereiche integriert. Die Referenzbereiche
können vom Anwender mit den spezifischen Kabel-
typen eingemessen und gespeichert werden.
6.2.1 Einmessen von anwenderspezifischen
Kabeltypen
" UNITEST Echometer mit der Taste
einschalten.
" Mit der Taste in den Referenzbereich
wechseln, z.B. Referenzebene I. In der Anzeige
erscheint REF I.
" Rote Messleitung in die rote Buchse und
schwarze Messleitung in die schwarze Buchse
des m-Bereichs einstecken.
" Zwei parallel liegende Adern des zu messenden
Kabels mit den Krokodilklemmen verbinden.
" Die Messeinheit (m/ft) wird mit der
Taste eingestellt. In der Anzeige er-
scheint ''m'' bzw. ''ft''.
" Wahlschalter Messbereich auf einen freien
Speicherplatz stellen, z.B. Schalterstellung 1.
In der Anzeige erscheint 100.0 m
" Mit den Tasten oder die be-
kannte Länge des einzumessenden Kabels ein-
stellen.
" Mit den Tasten und die Länge
des Referenzkabels speichern. Es ertönt ein ein-
facher Signalton.
Notieren Sie sich den Kabeltyp, die Schalterstellung
sowie die Referenzebene.
Nun kann die Längenmessung des eingemessenen
Kabeltyps, wie in Abschnitt 6.1 beschrieben, durch-
geführt werden.
Die Genauigkeiten der Referenzbereiche sind
abhängig vom Einmessen des anwenderspezi-
fischen Kabeltyps. Um die in den technischen
Daten angegebenen Genauigkeiten einzuhal-
ten, muss der Anwender das Einmessen des
Kabeltyps wie in der Anleitung beschrieben,
durchführen.
6.2.2 Löschen von Referenzbereichen
Sollen die Referenzbereiche mit anderen Kabeltypen
belegt werden, so muss der Referenzbereich zuerst
gelöscht werden.
Freie Speicherplätze des Referenzbereiches werden
durch die Anzeige ''100.0'' und belegte Speicher-
plätze werden durch die Anzeige ''- - -'' angezeigt.
" UNITEST Echometer 3000 auf den zu löschenden
Referenzbereich stellen.
In der Anzeige erscheint ''- - -''
" Taste einmal betätigen. In der Anzeige
erscheint ''100.0''.
" Bei offenen Krokodilklemmen die Tasten
und betätigen. Es wird eine
Fehlmessung erzeugt, die durch ''Error'' ange-
zeigt wird.
Der Referenzbereich ist gelöscht.
