5.0 Eléments de contrôle /
éléments d’affichage

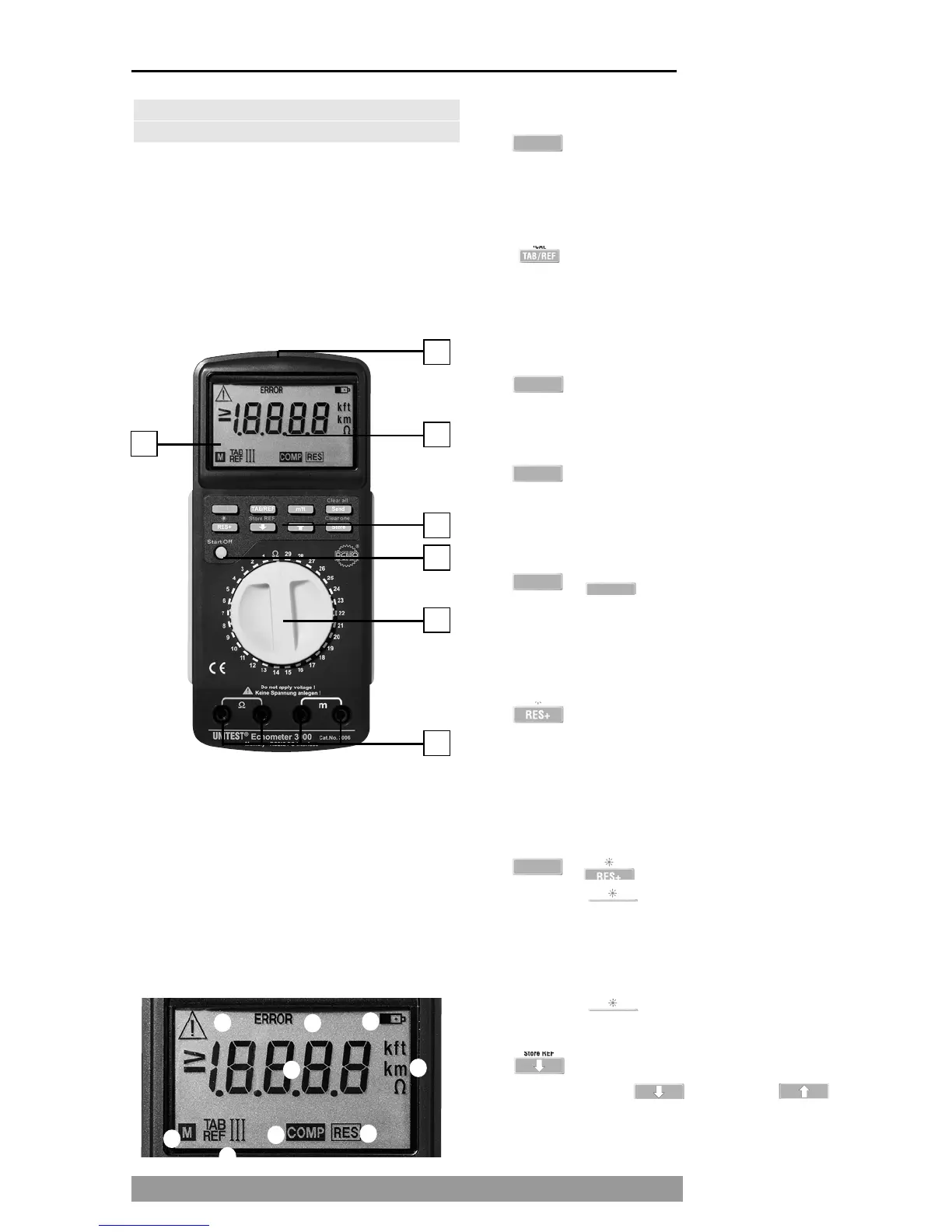

Eléments de contrôle:
1. RS232 interface
2. Affichage à cristaux liquides numérique
3. Touches de fonction
4. Bouton-poussoir ON/OFF/Start (marche-extinc-
tion-démarrage)
5. Sélecteur pour les plages de mesure
6. Bornes d’entrée de mesure
7. illumination de l’écran
Eléments d’affichage:
1. Triangle de sécurité
2. Affichage d’erreur
3. Nécessité du changement de pile
4. Donnée de mesure
5. Unité de mesure
6. Affichage de mémoire (M)
7. Affichage de la plage table/référence
8. Affichage cumulative de la mémoire de données
cumulative (Res)
9. Affichage de court-circuit (COMP)
Descriptions des touches du menu:
Shift
La seconde fonction des touches à double fonction
ne s’active que lorsque la touche "Shift” est pressée
simultanément.
TAB/REF
Le bouton ''TAB/REF'' sert à commuter entre les ni-
veaux différents: Tabelle I, Tabelle II, Plage de réfé-
rence I, Plage de référence II et Plage de référence
III.
m/ft
Commutation entre les unités de mesure mètre /
pied.
Send
La touche ''Send'' sert à démarrer la transmission
des données mémorisées dans la mémoire de
l’échomètre UNITEST 3000 à l’ordinateur.
+
Clear all
''Clear all'' sert à supprimer complètement la mé-
moire intégrée. La mémoire de données cumulées
ne sera pas supprimée. La touche n’est activée que
lorsque la touch ''Shift'' est pressée simultanément.
Res+
La touche ''Res+'' sert à activer la mémoire de don-
nées cumulées. Les données de mesure à l’intérieur
de la même plage de mesure seront additionnées.
Ceci signifie que les valeurs de plusieurs anneaux
de câble du même type peuvent être cumulés.
+
[Light]
La touche ' sert à démarrer l’illumination
de l’écran d’affichage. Afin de réduire la consom-
mation de pile, l’illumination de l’affichage s’éteint
après environ 30s. après le dernier actionnement
d’une touche ou du sélecteur de plage.
La touche n’est activée que lorsque la
touche ''Shift'' est pressée simultanément.
Lorsque la touche et la touche
ont pressées simultanément, les longueurs de
câbles de référence à l’intérieur de la plage de réfé-
rence seront réglées.
