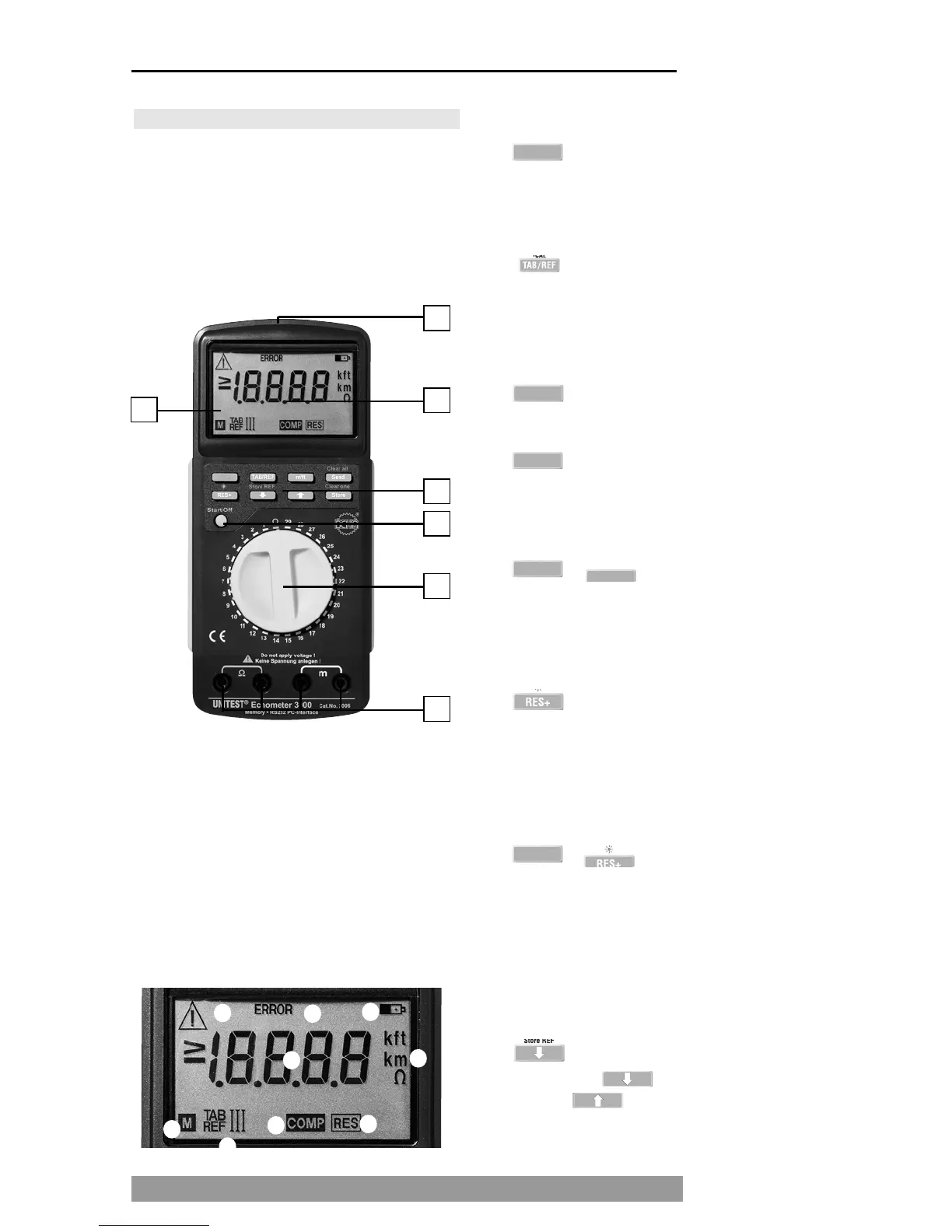

5.0 Bedienelemente/Anzeigeelemente
Bedienelemente:
1. RS232-Schnittstelle
2. LC-Anzeige
3. Funktionstasten
4. Ein/Aus/Start-Taster
5. Wahlschalter Messbereiche
6. Messeingangsbuchsen
7. Hintergrundbeleuchtung
Anzeigeelemente:
1. Warndreieck
2. Fehleranzeige
3. Batteriewechsel erforderlich
4. Messwert
5. Messeinheit
6. Speicheranzeige (M)
7. Tabellen- / Referenzbereichsanzeige
8. Anzeige Summenspeicher (Res)
9. Kurzschlussanzeige (COMP)
Beschreibung der Menütasten:
Shift
Die zweite Funktion der doppelt belegten Tasten
wird nur durch gleichzeitiges Betätigen der Taste
''Shift'' aktiviert.
TAB/REF
Mit der Taste ''TAB/REF'' kann in verschiedene Ebe-
nen gewechselt werden: Tabelle I, Tabelle II, Refe-
renzbereich I, Referenzbereich II und Referenzbe-
reich III.
m/ft
Umschaltung der Maßeinheiten Meter/Feet.
Send
Mit der Taste ''Send'' wird die Übertragung der im
UNITEST Echometer 3000 gespeicherten Werte
zum PC gestartet.
+
Clear all
''Clear all'' löscht den gesamten internen Speicher.
Der Summenwertspeicher wird nicht gelöscht.
Die Taste ''Clear all '' wird nur durch gleichzeitiges
Betätigen der Taste ''Shift'' aktiviert.
Res+
Mit der Taste ''Res+'' wird der Summenwertspei-
cher aktiviert. Die Messwerte werden im gleichen
Messbereich miteinander addiert, d.h. mehrere
Ringe des gleichen Kabeltyps können addiert wer-
den.
+
[Licht]
Mit der Taste ''Licht'' wird die Hintergrundbeleuch-
tung eingeschaltet. Um den Batterieverbrauch zu
senken, wird die Hintergrundbeleuchtung nach ca.
30 s nach der letzten Tastenbetätigung oder Dreh-
schalterveränderung wieder ausgeschaltet.
Die Taste ''licht'' wird nur durch gleichzeitiges
Betätigen der Taste ''Shift'' aktiviert.
[Pfeil runter]
Mit der Taste werden in Verbindung mit
der Taste die Referenzkabellängen im Re-
ferenzbereich eingestellt.
