Français
35

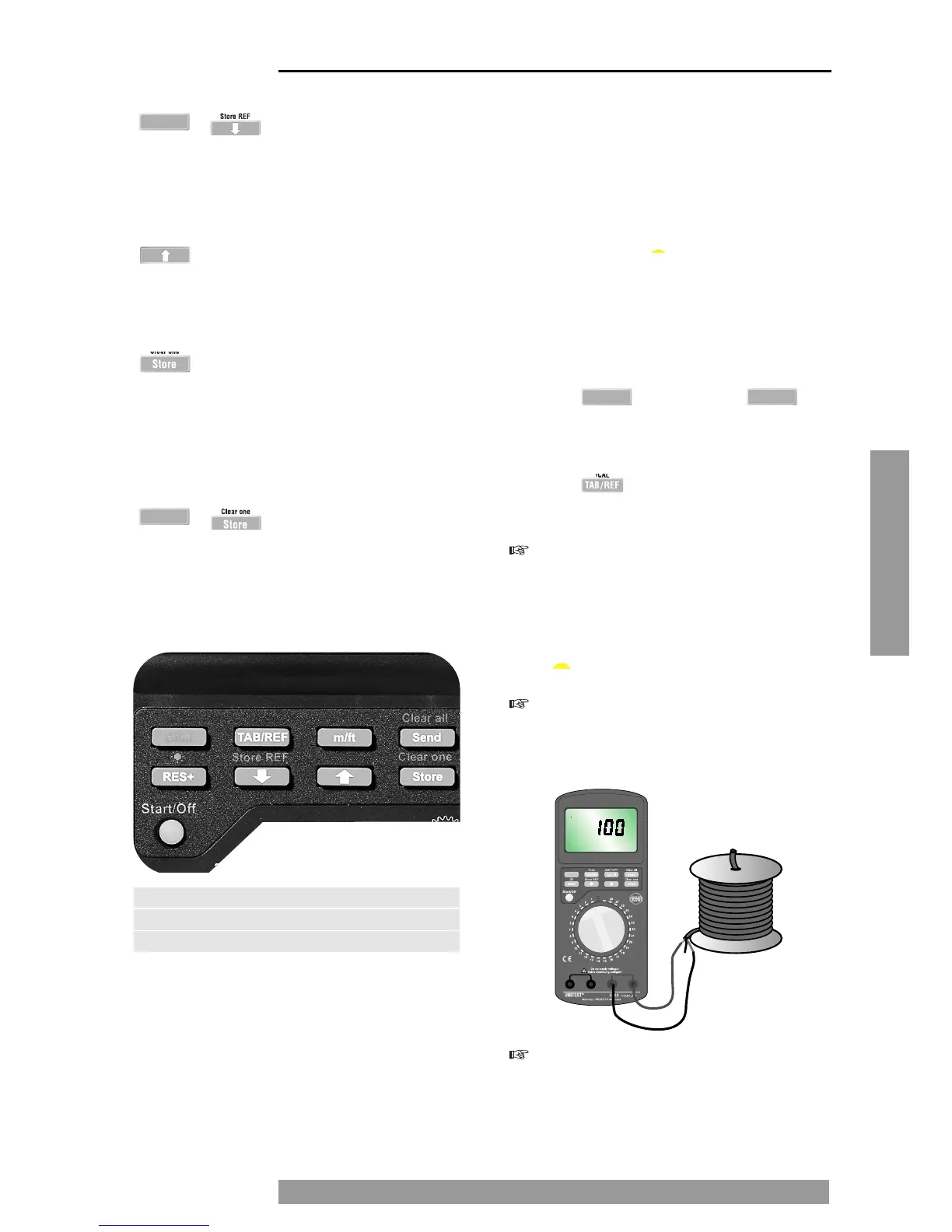

Réalisation des mesures / Réalisation des mesures de longueurs de câbles
+ Store REF
La touche ''Store REF'' sert à la mémorisation de la
longeur du câble de référence réglée préalablement.
La touche ''Store REF'' n’est activée que lorsque la
touche ''Shift'' est préssée simultanément.
[Pfeil hoch??]
Lorsque la touche [Pfeil hoch] et la touche [Pfeil
runter] sont pressées simultanément, les longueurs
de câbles de référence seront réglées.
Store
La touche ''Store'' sert à mémoriser un résultat de
mesure. Lorsque plusieurs données de mesure ont
été additionnées dans la mémoire de données cu-
mulées, la somme peut être transmise dans la mé-
moire de données à l’aide de la touche ''Store''.
+ Clear one
''Clear one'' sert à supprimer la dernière valeur sau-
vegardée. La mémoire de données cumulées n’est
pas affectée.
La touche ''Clear one '' n’est activée que lorsque la
touche ''Shift'' est pressée simultanément.
6.0 Réalisation des mesures
6.1 Réalisation des mesures de longueurs
de câbles
• Les fils à mesurer doivent être les uns à côté des
autres. Il n’est pas possible de mesurer des fils in-
dividuels.
• Lors de la mesure de câble coaxial relier des
conducteurs intérieures à la borne rouge et la
gaine à la borne noire.
• Ne relier qu’un fil par connexion de mesure.
• Dues aux différences de composition et de maté-
riel des câbles des différents producteurs, des er-
reurs de mesure supplémentaires jusqu’à 10 % de
la lecture peuvent être générées.
" Mise en marche de l’échomètre UNITEST à l’ai-
de de la touche .
" Relier le cordon de mesure rouge à la borne
rouge et le cordon de mesure noire à la borne
noire de la plage m.
" Relier deux fils en parallèle du câble à mesurer
à l’aide des pinces croco.
" L’unité de mesure (m/ft) est réglée à l’aide de la
touche ou de la touche . "m”
ou "ft” est indiqué sur l’écran d’affichage.
" Régler le sélecteur de la plage demesure selon
les types de conducteur de la table I ou II. La
touche sert à commuter aux plages de
mesure de la table II. "TAB " est affiché.
Lorsque le message ''- - -'' est affiché, l’écho-
mètre UNITEST 3000 est prêt pour effectuer
des mesures.
" Démarrages des mesures à l’aide de la touche
.
Un simple singal sonore est audible et la valeur
mesurée de la longueur du câble apparaît en af-
fichant l’unité de mesure présélectionnée
(m/ft).
Il est préférable d’effectuer la mesure avec des
embouts de câble ouverts. Si l’embout de câble est
court-circuité, le message COMP est affiché. Lors
d’embouts de câbles court-circuités, l’erreur de me-
sure de l’échomètre UNITEST 3000 augmente.
