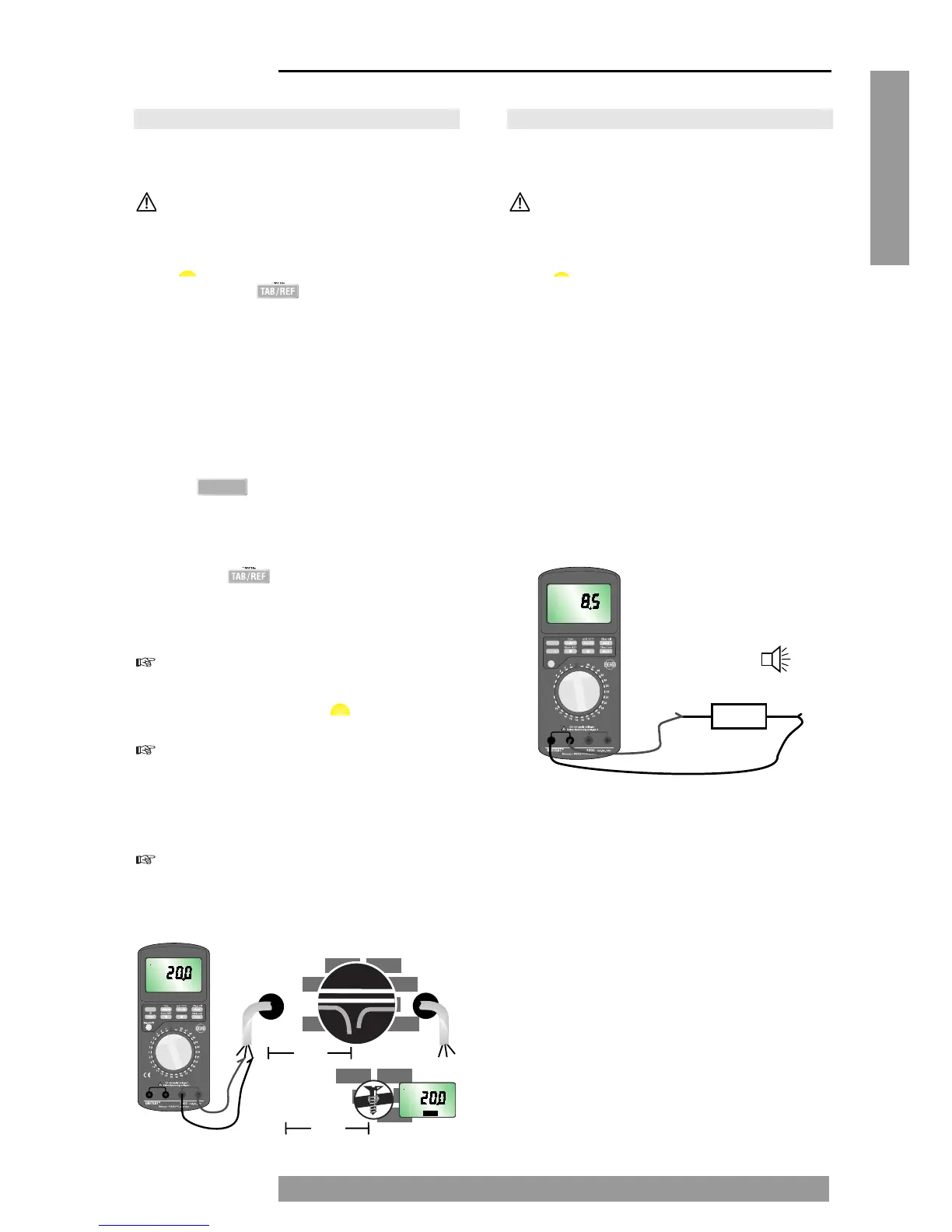

6.3 Fehlersuche
Mit dem UNITEST Echometer 3000 können Fehler-
stellen in einem Kabel oder einer Leitung lokalisiert
werden.
Spannungsfreiheit prüfen!
" UNITEST Echometer 3000 mit der Taste
einschalten.
" Mit der Taste in den Referenzbereich
wechseln, z.B. Referenzebene I. In der Anzeige
erscheint REF I.
" Rote Messleitung in die rote Buchse und
schwarze Messleitung in die schwarze Buchse
des m-Bereichs einstecken.
" Die defekten Adern der zu messenden Leitung
mit den Krokodilklemmen verbinden.
" Die Messeinheit (m/ft) wird mit der
Taste eingestellt. In der Anzeige er-
scheint ''m'' bzw. ''ft''.
" Wahlschalter Messbereich entsprechend den
Leitungsarten in Tabelle I oder II einstellen. Mit
der Taste kann zu den Messbereichen
der Tabelle II gewechselt werden. In der Anzei-
ge erscheint ''TAB II''.
Erscheint in der Anzeige ''- - -'', ist das UNI-
TEST Echometer messbereit.
" Messung mit der Taste starten.
Es ertönt ein einfacher Signalton und in der An-
zeige erscheint der Messwert der Leitungslän-
ge bis zur Fehlerstelle in der vorgewählten Ein-
heit (m/ft). Erscheint zusätzlich die Anzeige
“COMP” sind die Adern kurzgeschlossen.
Messungen mit kurzgeschlossenen Kabelen-
den erhöhen den Messfehler des UNITEST
ECHOMETERS 3000.
6.4 Durchführen von Widerstandsmessungen
Mit dem UNITEST Echometer 3000 können elektri-
sche Widerstände einfach und genau bestimmt wer-
den.
Spannungsfreiheit prüfen!
" UNITEST Echometer 3000 mit der Taste
einschalten.
" Wahlschalter Messbereich auf Schalterstellung
''Ohm'' stellen.
" In der Anzeige erscheint ''>1999,9 Ohm''.
" Rote Messleitung in die rote Buchse und
schwarze Messleitung in die schwarze Buchse
des Ohm-Bereichs einstecken.
" Anfang und Ende des zu messenden Widerstan-
des mit den Krokodilklemmen verbinden.
In der Anzeige erscheint der gemessene Widerstand.
Ist der Widerstand kleiner als ca. 10 Ohm, so ertönt
ein akustisches Signal.
