E
NGLISH

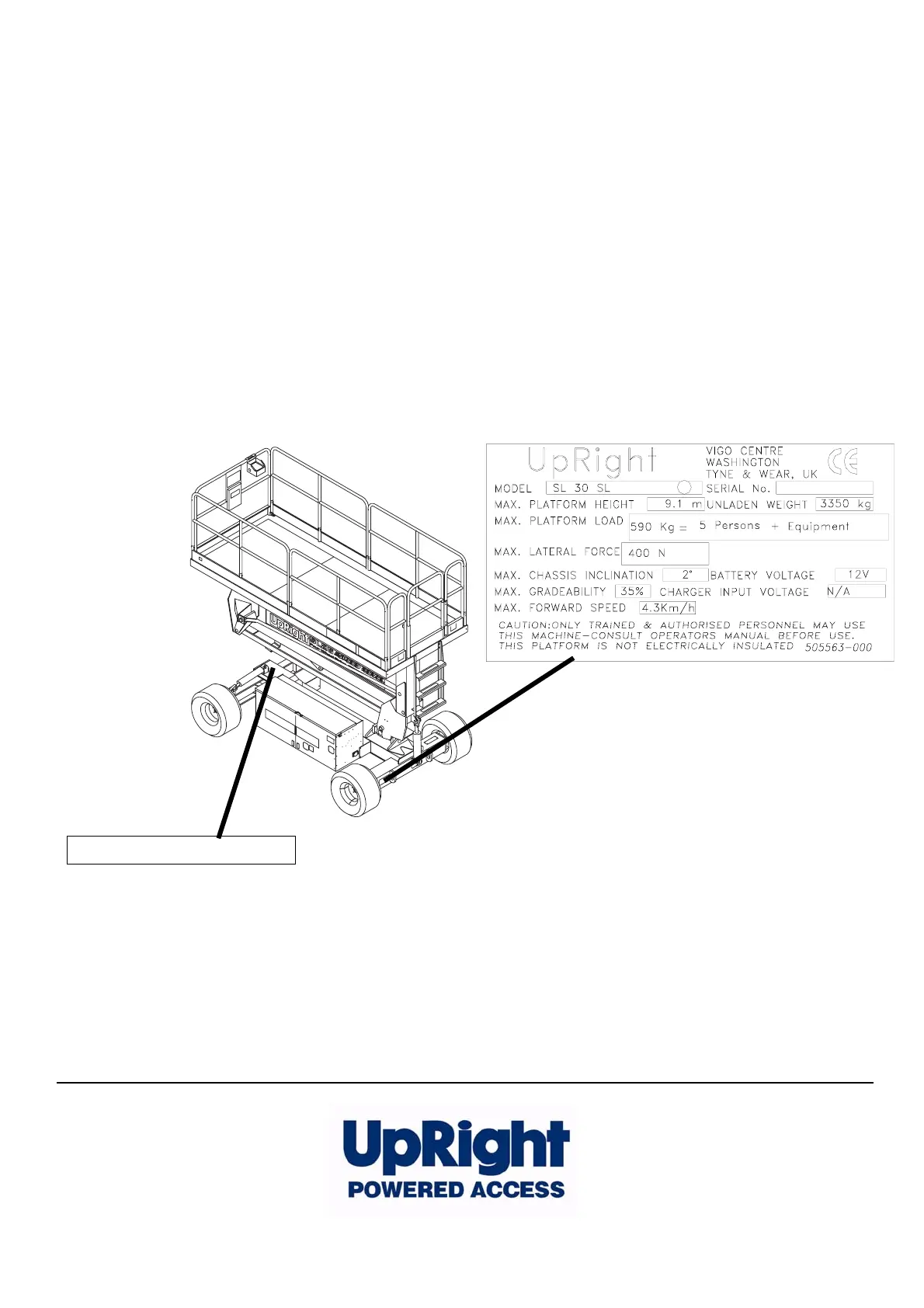

When contact
ing
UpRight
f
or ser
vice or parts information, be sure to i
nclude the MODEL and SERIAL
NUMBERS from the
equipment nameplat
e. Should
the nameplate be missing, th
e
SERIAL NUMBER is al
so stamped on to
p of the chassis
abov
e
the fron
t axle pivot.
SL26/30SL Series
Serial Numbers 50001 – Curr
ent
Stamped Serial Number
T
EXT
FO
R
I
LLUSTRATION
PURPOSE
ONLY
USA
TEL: +1 (559) 443 6600
F
AX: +1 (
559) 268 2433
www
.upright.com
Europe
TEL: +44 (0) 1952 200
F
AX: +44 (0) 1952 229
2
4
Table of Contents
ENGLISH
3
Stamped Serial Number
3
SL26/30SL Series
3
Serial Numbers 50001 - Current
3
Warning
5
All personnel shall carefully read, understand and follow all safety rules and operating instructions before operating or performing maintenance on any UpRight aerial work platform.
5
Safety Rules
5
NEVER elevate the platform or drive the machine while elevated unless the machine is on a firm, level surface.
5
USE OF THE AERIAL WORK PLATFORM: This aerial work platform is intended to lift persons and his tools as well as the material use...
5
THIS AERIAL WORK PLATFORM IS NOT INSULATED! For this reason it is imperative to keep a safe distance from live parts of electrical equipment!
5
Exceeding the specified permissible maximum load is prohibited! See “Special Limitations” on page 4 for details.
5
The use and operation of the aerial work platform as a lifting tool or a crane (lifting of loads from below upwards or from up high on down) is prohibited!
5
NEVER exceed the manual force allowed for this machine. See “Special Limitations” on page 4 for details.
5
DISTRIBUTE all platform loads evenly on the platform.
5
NEVER operate the machine without first surveying the work area for surface hazards such as holes, drop-offs, bumps, curbs, or debris; and avoiding them.
5
OPERATE machine only on surfaces capable of supporting wheel loads.
5
NEVER operate the machine when wind speeds exceed this machine’s wind rating. See “Beaufort Scale” on page 4 for details.
5
IN CASE OF EMERGENCY push EMERGENCY STOP switch to deactivate all powered functions.
5
IF ALARM SOUNDS while platform is elevated, STOP, carefully lower platform. Move machine to a firm, level surface.
5
Climbing up the railing of the platform, standing on or stepping from the platform onto buildings, steel or prefab concrete structures, etc., is prohibited!
5
Dismantling the swing gate or other railing components is prohibited! Always make certain that the swing gate is closed and securely locked!
5
It is prohibited to keep the swing gate in an open position (held open with tie-straps) when the platform is raised!
5
To extend the height or the range by placing of ladders, scaffolds or similar devices on the platform is prohibited!
5
NEVER perform service on machine while platform is elevated without blocking elevating assembly.
5
INSPECT the machine thoroughly for cracked welds, loose or missing hardware, hydraulic leaks, loose wire connections, and damaged cables or hoses before using.
5
VERIFY that all labels are in place and legible before using.
5
NEVER use a machine that is damaged, not functioning properly, or has damaged or missing labels.
5
To bypass any safety equipment is prohibited and presents a danger for the persons on the aerial work platform and in its working range.
5
NEVER charge batteries near sparks or open flame. Charging batteries emit explosive hydrogen gas.
5
Modifications to the aerial work platform are prohibited or permissible only at the approval by UpRight.
5
AFTER USE, secure the work platform from unauthorized use by turning both keyswitches off and removing key.
5
Contents
6
Introduction
7
General Description
7
Figure 1: SL26/30 SL Series
7
Special Limitations
8
The elevating function shall ONLY be used when the work platform is leveled and on a firm surface.
8
Platform Capacity
8
Manual Force
8
Beaufort Scale
8
Lift Overload Alarm
8
Controls and Indicators
9
Figure 2: Controls and Indicators
9
1 Drive (Hi Speed)
9
2. Drive (Low Speed)
9
3. Level
9
4. Horn Button
9
5. Lift/Lower Button
9
6. Glow Plug
9
7. Engine Start
9
8. Emergency Stop Button
9
9. Display
9
10. Joystick
9
Pre-Operation Safety Inspection
10
1. Open modules and inspect for damage, fluid leaks or missing parts.
10
Figure 3: Hydraulic Tank
10
2. Check the level of the hydraulic fluid with the platform fully lowered. The hydraulic reservoir is located in the Control Module Door. The fluid level must be between the MIN and MAX lines. Add hydraulic fluid if necessary.
10
3. Check that fluid level in the starter battery is correct.
10
4. Check the level of the Diesel fuel with the engine switched off. The fuel tank is located in the Power Module. Add fuel as required.
10
5. Check that all guardrails are in place and all fasteners are properly tightened.
10
6. Inspect the machine thoroughly for cracked welds and structural damage, loose or missing hardware, hydraulic leaks, damaged control cable, loose wire connections and wheel bolts.
10
System Function Inspection
11
STAND CLEAR of the work platform while performing the following checks.
11
Before operating the work platform, survey the work area for surface hazards such as holes, drop-offs, bumps and debris.
11
Check in ALL directions, including above the work platform, for obstructions and electrical conductors.
11
1. Move the machine, if necessary, to an unobstructed area to allow for full elevation.
11
2. Twist Chassis Emergency Stop Switch to the ON position.
11
3. Twist Platform Emergency Stop Switch to the ON position.
11
4. Turn the Key Switch to the ON position.
11
5. Visually inspect the elevating assembly, lift cylinder, cables, and hoses for cracked welds and structural damage, loose hardware, hydraulic leaks, loose wire connections, and erratic operation. Check for missing or loose parts.
11
6. Push the Chassis ELEVATE and ENABLE buttons and fully elevate the platform.
11
7. Partially lower the platform by pushing Chassis DESCEND and ENABLE buttons, and check for proper operation of the audible lowering alarm.
11
8. Open the Emergency Lowering Valve (see Figure 4) by pulling the knob out to check for proper operation. When the platform is lowered, release the knob.
11
9. Push the Chassis Emergency Stop Switch to check for proper operation. All machine functions should be disabled. Twist the Chassis Emergency Stop Switch to resume.
11
10. Check that the route is clear of obstacles (persons, obstructions, holes, and drop-offs, bumps and debris), is level, and is capable of supporting the wheel loads.
11
11. Mount the platform and properly close the entrance.
11
12. Select DRIVE mode.
11
13. While engaging the Safety Interlock Trigger, move the Joystick to FORWARD, then REVERSE, to check for speed control.
11
14. Push the Steering Switch RIGHT, then LEFT, to check for steering control.
11
15. Select LIFT mode. Grasp the Joystick, engaging the Safety Interlock Trigger, and push it forward to check platform lift controls. Raise the platform to full elevation.
11
16. Pull back on the Joystick. The platform should descend and the audible lowering alarm should sound.
11
17. Push the Platform Emergency Stop Switch to check for proper operation. All machine functions should be disabled. Pull out the Platform Emergency Stop Switch to resume.
11
Operation
12
Starting the Engine
12
1. Mount the platform and properly close the entrance.
12
2. Depress and hold the GLOW PLUG button for approximately 5 seconds.
12
3. Press green START button.
12
Travel With the Platform Lowered
12
1. Check that the route is clear of obstacles (persons, obstructions, holes, drop-offs, bumps, and debris), is level, and is capable of supporting the wheel loads.
12
2. Verify that the Engine is started and the Chassis Emergency Stop Switch is ON (pulled out).
12
3. Mount the platform and properly close the entrance.
12
4. Check clearances above, below, and to the sides of platform.
12
5. Twist the Platform Emergency Stop Switch out to the ON position.
12
6. Select DRIVE mode.
12
7. Engage the Safety Interlock Trigger and move the Joystick to FORWARD or REVERSE to travel in the desired direction. The speed of the machine will vary depending on how far from center the Joystick is moved.
12
Steering
12
1. Turn the Drive/Lift Switch to DRIVE.
12
2. While engaging the Safety Interlock Trigger, push the Steering Switch to RIGHT or LEFT to turn the wheels in the desired direction. Observe the tires while maneuvering the work platform to ensure proper direction.
12
Elevating the Platform
12
1. Select a firm, level surface.
12
2. Select LIFT mode.
12
3. While engaging the Safety Interlock Trigger, push the Joystick forward.
12
4. If the machine is not level the tilt alarm will sound and the machine will not lift or drive.
12
5. If the tilt alarm sounds the platform must first be fully lowered, then elevate the platform approximately 600mm (2ft), stop,...
12
Travel With the Platform Elevated
13
1. Check that the route is clear of obstacles (persons, obstructions, holes, drop-offs, bumps, and debris), is level, and is capable of supporting the wheel loads.
13
2. Check clearances above, below, and to the sides of platform.
13
3. Select DRIVE mode.
13
4. Engage the Safety Interlock Trigger on the Joystick and move to FORWARD or REVERSE to travel in the desired direction. The speed of the machine will vary depending on how far from center the Joystick is moved.
13
5. If the machine is not level the tilt alarm will sound and the machine will not lift or drive. If the tilt alarm sounds the platform must be lowered and the machine moved to a firm, level surface before attempting to re-elevate the platform.
13
Lowering the Platform
13
1. Select LIFT mode.
13
2. Check around the base of the platform to ensure that no one is in contact with the machine. Engage the Safety Interlock Trigger and pull back on the Joystick to lower the platform.
13
3. The platform will stop when it reaches the PPE cutout height. Inspect around the machine to ensure no one is in contact with the machine. After a four-second time delay, lower the platform as in step 2.
13
Levelling the Platform
13
1. Check that the route is clear of obstacles (persons, obstructions, holes, drop-offs, bumps, and debris), is level, and is capable of supporting the wheel loads.
13
2. Check clearances above, below, and to the sides of platform.
13
3. Elevate the platform approximately 600mm (2ft).
13
4. Press and hold the AUTO LEVEL and Engage the Safety Interlock Trigger until the platform is level and the tilt alarm is silenced.
13
5. In this condition only the ELEVATE and DESCEND functions will work.
13
6. If you need to drive you must descend and return the platform to it’s normal inclanation.
13
Emergency Lowering
14
Figure 4: Emergency Lowering Valve
14
Emergency Lowering Knob
14
If the platform should fail to lower, NEVER climb down the elevating assembly.
14
SL26-30 Speed Level
14
1. Open the Emergency Lowering Valve by pulling and holding the handle.
14
2. To close, release the knob. The platform will not elevate if the Emergency Lowering Valve is open.
14
Fold Down guardrails
15
Fold Down Procedure
15
1. Unhook the controller from the side guardrail and place it on the floor of the platform.
15
2. Starting at the front of the platform, remove nuts, bolts and washers from the top of the front guardrail. Fold the front guardrail down onto the platform.
15
3. Close and latch gate.
15
4. Remove nuts, bolts and washers from the top of the rear guardrail. Fold the rear guardrail down onto the platform being careful to keep latched at all times.
15
5. Remove nuts, bolts and washers from the top of the side guardrails. Lift up and fold one side guardrail in so it rests on the deck. Repeat with other side guardrails.
15
Erection Procedure
15
1. Raise side guardrails, making sure each is pushed down to secure the guardrail in the vertical position.
15
2. Install bolts, washers and nuts between the side guardrails, tighten securely.
15
3. Raise rear guardrail assembly, aligning holes and install bolts, washers and nuts. Tighten securely.
15
Towing or Winching
16
Brake Release Pump
16
1. Close the needle valve by turning the allen screw clockwise.
16
2. Pump the Brake Release Pump until the Parking Brake Cylinder Rod clears the wheel rotor.
16
3. The machine will now roll when pushed or pulled.
16
4. Be sure to open needle valve and verify that the cylinder rod has extended before the machine is operated.
16
Never tow faster than 0,3 m/sec. (1 ft./sec.).
16
After Use Each Day
16
1. Ensure that the platform is fully lowered.
16
2. Park the machine on a firm level surface, preferably under cover, secure against vandals, children and unauthorized operation.
16
3. Turn the Chassis Key Switch to OFF and remove the key to prevent unauthorized operation.
16
Hour Meter
16
Transporting the Work Platform
17
Preparation for Shipment
17
1. Fully lower the platform.
17
2. Disconnect the battery negative (-) lead from the battery terminal.
17
3. Band the controller to the front guardrail.
17
4. Band the elevating linkage to the frame.
17
Lifting By Crane
17
1. Secure straps to chassis tie down/lifting lugs only.
17
2. Place the platform onto the transport vehicle in transport position.
17
3. Chock the wheels.
17
4. Secure the work platform to the transport vehicle with chains or straps of adequate load capacity attached to the chassis tie down/lifting lugs.
17
By Forklift
17
Forklifting is for transport only.
17
Figure 5: Transporting the Work Platform
17
Forklift
17
Driving or Winching onto a Truck or Trailer
17
1. Move the machine onto the truck or trailer;
17
A. To Drive the machine onto the transport vehicle:
17
a. Move the work platform up the ramp and into transport position.
17
b. Set the wheels straight and turn off the machine.
17
c. Chock the wheels.
17
B. To Winch the machine onto the transport vehicle:
17
a. Move the work platform up to the ramp.
17
b. Attach the winch cable to the tie down/lifting lugs.
17
c. Release the parking brakes (refer to “Towing or Winching” on page 12).
17
d. Winch the platform into transport position
17
e. Chock the wheels.
17
2. Secure the work platform to the transport vehicle with chains or straps of adequate load capacity attached to the chassis tie down/lifting lugs.
17
Maintenance
18
Never perform service while the platform is elevated without first blocking the elevating assembly.
18
Figure 6: Scissor Brace
18
Blocking The Elevating Assembly
18
1. Park the work platform on firm, level ground and leave the engine running.
18
2. Ensure the Chassis Emergency Stop Button is twisted to the ON position.
18
3. Press and hold the Chassis LIFT and ENABLE buttons to elevate the platform approximately 305 mm (12 inches).
18
4. Place a jackstand with a minimum rating of 1814 kg (4000 lbs.) between the lower mast and chassis, just behind the front axle.
18
5. Press and hold the Chassis DESCEND and ENABLE buttons to lower the platform until jackstand is secured tightly between lower mast and Chassis.
18
Removal
18
1. Press and hold the Chassis LIFT and ENABLE buttons to elevate the platform until the jackstand can be removed.
18
2. Remove jackstand.
18
3. Press and hold the Chassis DESCEND and ENABLE buttons to completely lower the platform.
18
Battery Maintenance
19
Hazard of explosive gas mixture. Keep sparks, flame, and smoking material away from batteries.
19
Always wear safety glasses when working near batteries.
19
Battery fluid is highly corrosive. Thoroughly rinse away any spilled fluid with clean water.
19
Battery Charging
19
Inspection and Maintenance Schedule
21
Before performing preventative maintenance, familiarize yourself with the operation of the machine.
21
Daily Preventative Maintenance Checklist
21
Maintenance Table Key
21
Preventative Maintenance Report
21
Specifications
22
Deutsch
23
Serie SL26/30SL
23
Seriennummern 50001 - aktuell
23
Eingestanzte Seriennummer
23
Warnung
25
Alle Bediener müssen die Sicherheitsregeln und Betriebsanleitungen gründlich durchlesen, verstehen und befolgen, bevor sie an irgendeiner UpRight-Hocharbeitsbühne Wartungsarbeiten ausführen oder die Arbeitsbühne in Betrieb nehmen.
25
Sicherheitsregeln
25
NIEMALS die Plattform ausfahren oder die Maschine mit ausgefahrener Plattform fortbewegen, wenn sich die Maschine nicht auf einer festen, ebenen Fläche befindet.
25
EINSATZ DER HOCHARBEITSBÜHNE: Diese Hocharbeitsbühne dient dazu, Personen und Werkzeuge sowie die für die jeweilige Arbeit erfor...
25
DIESE HOCHARBEITSBÜHNE IST NICHT ISOLIERT! Aus diesem Grund muss zwingend ein Sicherheitsabstand zu allen leitfähigen Teilen der elektrischen Ausrüstung eingehalten werden!
25
Die angegebene zulässige Höchstlast darf nicht überschritten werden! Nähere Informationen hierzu finden Sie im Abschnitt “Beschränkungen” auf Seite 4.
25
Es ist streng verboten, die Hocharbeitsbühne als Hubwerkzeug oder Kran einzusetzen (d. h. um Lasten von unten nach oben oder von oben nach unten zu befördern).
25
Die für diese Maschine zulässige manuelle Kraft NIEMALS überschreiten. Nähere Informationen hierzu finden Sie im Abschnitt “Beschränkungen” auf Seite 4.
25
Lasten immer gleichmäßig auf der Plattform VERTEILEN.
25
Vor Inbetriebnahme der Maschine IMMER ZUERST die Aufstellfläche im Arbeitsbereich auf Gefahren wie Bodenlöcher, ausgelaufene Flüssigkeiten, Bodenerhebungen, Kanten oder Schutt untersuchen und diese umgehen bzw. beseitigen.
25
Maschine nur auf Oberflächen IN BETRIEB NEHMEN, die die zulässigen Radlasten aufnehmen können.
25
Maschine NIEMALS in Betrieb nehmen, wenn die tatsächliche Windgeschwindigkeit höher ist als die Windgeschwindigkeit, für die die Maschine ausgelegt ist. Nähere Informationen hierzu finden Sie im Abschnitt “Beaufort-Skala” auf Seite 4.
25
IM NOTFALL NOT-AUS-Schalter drücken, um alle strombetriebenen Funktionen zu deaktivieren.
25
WENN EIN ALARM ERTÖNT, während die Plattform ausgefahren wird, Plattform ANHALTEN und vorsichtig einfahren (absenken). Maschine auf feste, ebene Oberfläche fahren.
25
Es ist verboten, auf das Schutzgeländer der Plattform zu klettern, darauf zu stehen oder von der Plattform aus auf Gebäude, Stahl- oder vorgefertigten Betonstrukturen zu zu klettern!
25
Das Schwingtor oder andere Komponenten des Schutzgeländers zu demontieren ist verboten! Vergewissern Sie sich immer, dass das Schwingtor geschlossen und sicher verriegelt ist!
25
Es ist verboten, das Schwingtor geöffnet zu halten (z. B. mit Befestigungsgurten), wenn die Plattform ausgefahren wird!
25
Die Höhe oder Reichweite der Plattform durch Anbringen von Leitern, Gerüsten oder ähnlichen Vorrichtungen zu vergrößern ist verboten!
25
IMMER ZUERST die Hubvorrichtung blockieren, bevor bei ausgefahrener Plattform Wartungs- oder Instandhaltungsarbeiten an der Maschine durchgeführt werden.
25
Maschine vor jedem Gebrauch sorgfältig auf Risse an Schweißstellen, lose oder fehlende Beschläge, Leckagen in der Hydraulikvorrichtung, gelöste Kabelverbindungen und beschädigte Kabel oder Schläuche UNTERSUCHEN.
25
Vor Gebrauch SICHERSTELLEN, dass alle Bezeichnungsschilder ordnungsgemäß angebracht und vollständig lesbar sind.
25
NIEMALS eine Maschine benutzen, die beschädigt ist, nicht ordnungsgemäß funktioniert oder deren Bezeichnungsschilder Beschädigungen aufweisen oder sogar ganz fehlen.
25
Sicherheitseinrichtungen zu umgehen ist verboten und stellt eine Gefahr für alle Personen dar, die sich auf der Hocharbeitsbühne und in deren Arbeitsbereich befinden.
25
Batterien NIEMALS in der Nähe von Funkenquellen oder offenen Flammen aufladen. Beim Aufladen von Batterien wird explosives Wasserstoffgas freigesetzt.
25
Änderungen an der Hocharbeitsbühne sind verboten bzw. nur mit ausdrücklicher Zustimmung von UpRight zulässig.
25
NACH GEBRAUCH ist die Hocharbeitsbühne gegen unbefugten Gebrauch durch Dritte zu sichern. Hierzu müssen beide Schlüsselschalter auf “Aus” gestellt und die Schlüssel abgezogen werden.
25
Inhalt
26
Einführung
27
DEUTSCH
22
Allgemeine Beschreibung
27
Figure 1: Serie SL26/30 SL
27
Beschränkungen
28
Die Hubfunktion darf NUR verwendet werden, wenn die Arbeitsbühne nivelliert ist und auf einer festen Oberfläche steht.
28
Tragfähigkeit der Plattform
28
Manuelle Kraft
28
Beaufort-Skala
28
Überlastalarm
28
Bedienelemente und Anzeigen
29
Figure 2: Bedienelemente und Anzeigen
29
1 Antrieb (schnell)
29
2. Antrieb (langsam)
29
3. Nivellieren
29
4. Taste für die Hupe
29
5. Taste zum Aus-/Einfahren
29
6. Taste für Vorglühen
29
7. Start des Motors
29
8. Not-Aus-Taster
29
9. Display
29
10. Steuerknüppel
29
Sicherheitsprüfung vor Inbetriebnahme
30
1. Öffnen Sie die Module, und untersuchen Sie sie auf Beschädigungen, Leckagen oder fehlende Teile.
30
Figure 3: Hydraulikbehälter
30
2. Überprüfen Sie bei vollständig abgesenkter Plattform die Füllstandshöhe der Hydraulikflüssigkeit. Der Hydraulikbehälter befin...
30
3. Stellen Sie sicher, dass die Flüssigkeit in der Starterbatterie die korrekte Füllstandshöhe aufweist.
30
4. Überprüfen Sie bei ausgeschaltetem Motor die Füllstandshöhe des Dieselkraftstoffs. Der Kraftstofftank befindet sich in der Tür des Antriebsmoduls. Füllen Sie bei Bedarf Kraftstoff nach.
30
5. Überprüfen Sie, ob alle Komponenten der Schutzgeländer angebracht und sämtliche Befestigungselemente ordnungsgemäß festgezogen sind.
30
6. Untersuchen Sie die Maschine sorgfältig auf Risse an Schweißstellen und Schäden an der Struktur, lose oder fehlende Beschläge, Leckagen in der Hydraulikvorrichtung, Beschädigungen am Steuerkabel sowie lose Kabelverbindungen und Radbolzen.
30
Überprüfung der Systemfunktionen
31
HALTEN SIE AUSREICHENDEN ABSTAND zur Arbeitsbühne, während Sie die nachfolgenden Überprüfungen durchführen.
31
Untersuchen Sie vor Inbetriebnahme der Hocharbeitsbühne die Aufstellfläche im Arbeitsbereich auf Gefahren wie Bodenlöcher, ausgelaufene Flüssigkeiten, Bodenerhebungen und Schutt.
31
Prüfen Sie in ALLE Richtungen, einschließlich im Bereich über der Plattform, ob irgendwelche Hindernisse und elektrische Leitungen vorhanden sind.
31
1. Fahren Sie die Maschine ggf. in einen Bereich ohne Hindernisse, um die Hubvorrichtung vollständig auszufahren.
31
2. Drehen Sie den Not-Aus-Schalter des Fahrwerks auf EIN.
31
3. Drehen Sie den Not-Aus-Schalter der Plattform auf EIN.
31
4. Stellen Sie den Schlüsselschalter auf EIN.
31
5. Führen Sie eine Sichtprüfung an Hubvorrichtung, Hubzylinder, Kabeln und Schläuchen durch. Stellen Sie sicher, dass keine Riss...
31
6. Drücken Sie die Fahrwerkschalter für AUSFAHREN und FREIGABE, und fahren Sie die Plattform vollständig aus.
31
7. Fahren Sie die Plattform anschließend teilweise wieder ein, indem Sie die Fahrwerkschalter für EINFAHREN und FREIGABE drücken, und überprüfen Sie, ob der akustische Absenkalarm korrekt arbeitet.
31
8. Überprüfen Sie, ob das Ventil zur Notfallabsenkung korrekt arbeitet, indem Sie es durch Herausziehen des Knopfes öffnen (siehe Figure 4). Wenn die Plattform eingefahren wird, lassen Sie den Knopf los.
31
9. Drücken Sie den Not-Aus-Schalter des Fahrwerks, um zu überprüfen, ob er korrekt arbeitet. Alle Maschinenfunktionen sollten jetzt deaktiviert sein. Drehen Sie den Not-Aus-Schalter des Fahrwerks, um den Betrieb wieder aufzunehmen.
31
10. Prüfen Sie, ob der Verfahrweg frei von Hindernissen (Personen, sonstige Hindernisse, Bodenlöcher und ausgelaufene Flüssigkeiten, Bodenerhebungen und Schutt) und eben ist und die Radlasten tragen kann.
31
11. Besteigen Sie die Plattform, und schließen Sie die Eingangspforte ordnungsgemäß.
31
12. Wählen Sie den Modus FAHREN.
31
13. Rasten Sie den Verriegelungsauslöser ein und bewegen Sie den Steuerknüppel dabei VORWÄRTS und dann RÜCKWÄRTS, um die Geschwindigkeitssteuerung zu überprüfen.
31
14. Drücken Sie den Lenkschalter nach RECHTS und dann nach LINKS, um zu überprüfen, ob die Lenkung ordnungsgemäß funktioniert.
31
15. Wählen Sie den Modus AUSFAHREN. Greifen Sie den Steuerknüppel, während Sie dabei den Verriegelungsauslöser einrasten, und sc...
31
16. Ziehen Sie den Steuerknüppel nach hinten. Die Plattform sollte nun einfahren und der akustische Absenkalarm ertönen.
31
17. Drücken Sie den Not-Aus-Schalter der Plattform, um zu überprüfen, ob er korrekt arbeitet. Alle Maschinenfunktionen sollten jetzt deaktiviert sein. Ziehen Sie den Not-Aus-Schalter der Plattform heraus, um den Betrieb wieder aufzunehmen.
31
Bedienung
32
Starten des Motors
32
1. Besteigen Sie die Plattform und schließen Sie die Eingangspforte ordnungsgemäß.
32
2. Drücken Sie die Taste für VORGLÜHEN herunter, und halten Sie sie rund 5 Sekunden lang gedrückt.
32
3. Drücken Sie die grüne START-Taste.
32
Fahren mit eingefahrener Plattform
32
1. Prüfen Sie, ob der Verfahrweg frei von Hindernissen (Personen, sonstige Hindernisse, Bodenlöcher, ausgelaufene Flüssigkeiten, Bodenerhebungen und Schutt) und eben ist und die Radlasten tragen kann.
32
2. Vergewissern Sie sich, dass der Motor gestartet ist und dass sich der Not-Aus-Schalter des Fahrwerks in der Position EIN befindet (d. h. herausgezogen ist).
32
3. Besteigen Sie die Plattform und schließen Sie die Eingangspforte ordnungsgemäß.
32
4. Überprüfen Sie den Bereich über, unter und an den Seiten der Plattform.
32
5. Ziehen Sie den Not-Aus-Schalter der Plattform in die Position EIN.
32
6. Wählen Sie den Modus FAHREN.
32
7. Rasten Sie den Verriegelungsauslöser ein und bewegen Sie den Steuerknüppel VORWÄRTS oder RÜCKWÄRTS, um in die gewünschte Rich...
32
Lenken
32
1. Drehen Sie den Schalter für Fahren/Ausfahren in die Stellung für FAHREN.
32
2. Drücken Sie bei eingerastetem Verriegelungsauslöser den Schalter für die Lenkung nach RECHTS oder LINKS, um die Räder in die ...
32
Ausfahren der Plattform
32
1. Wählen Sie eine feste, ebene Oberfläche.
32
2. Wählen Sie den Modus AUSFAHREN.
32
3. Schieben Sie bei eingerastetem Verriegelungsauslöser den Bedienhebel nach vorne.
32
4. Wenn die Maschine nicht nivelliert ist, ertönt der Kippalarm; in diesem Fall fährt die Maschine weder die Plattform aus noch lässt sie sich selbst fahren.
32
5. Wenn der Kippalarm ertönt, müssen Sie die Plattform zuerst vollständig absenken, dann ca. 600 mm ausfahren, anschließend stop...
32
Fahren mit ausgefahrener Plattform
33
1. Prüfen Sie, ob der Verfahrweg frei von Hindernissen (Personen, sonstige Hindernisse, Bodenlöcher, ausgelaufene Flüssigkeiten, Bodenerhebungen und Schutt) und eben ist und die Radlasten tragen kann.
33
2. Überprüfen Sie den Bereich über, unter und an den Seiten der Plattform.
33
3. Wählen Sie den Modus FAHREN.
33
4. Rasten Sie den Verriegelungsauslöser ein und bewegen Sie den Steuerknüppel VORWÄRTS oder RÜCKWÄRTS, um in die gewünschte Rich...
33
5. Wenn die Maschine nicht nivelliert ist, ertönt der Kippalarm; in diesem Fall fährt die Maschine weder die Plattform aus noch ...
33
Einfahren der Plattform
33
1. Wählen Sie den Modus AUSFAHREN.
33
2. Überprüfen Sie den Bereich rund um den Plattformsockel, um sicherzustellen, dass keine Personen oder Hindernisse mit der Masc...
33
3. Die Plattform stoppt, sobald sie die Höhe des persönlichen Schutzausschnitts erreicht hat. Vergewissern Sie sich, dass rund u...
33
Nivellieren der Plattform
33
1. Prüfen Sie, ob der Verfahrweg frei von Hindernissen (Personen, sonstige Hindernisse, Bodenlöcher, ausgelaufene Flüssigkeiten, Bodenerhebungen und Schutt) und eben ist und die Radlasten tragen kann.
33
2. Überprüfen Sie den Bereich über, unter und an den Seiten der Plattform.
33
3. Fahren Sie die Plattform um rund 600 mm aus.
33
4. Drücken Sie die Taste für die automatische Nivellierung, und halten Sie sie gedrückt. Rasten Sie dann den Verriegelungsauslöser ein bis die Plattform nivelliert ist und der Kippalarm verstummt.
33
5. In dieser Situation arbeiten nur die Funktionen AUSFAHREN und EINFAHREN.
33
6. Soll die Maschine gefahren werden, dann müssen Sie die Plattform zuerst einfahren und wieder in ihre normale Neigung bringen.
33
Notfallabsenkung
34
Figure 4: Ventil zur Notfallabsenkung
34
Knopf zur Notfallabsenkung
34
Falls sich die Plattform nicht einfahren lassen sollte, AUF KEINEN FALL an der Hubvorrichtung herunterklettern.
34
SL26/30 Speed Level
34
1. Öffnen Sie das Ventil zur Notfallabsenkung, indem Sie den Griff herausziehen und gezogen halten.
34
2. Zum Schließen lassen Sie den Knopf einfach los. Die Plattform fährt nicht aus, wenn das Ventil zur Notfallabsenkung geöffnet ist.
34
Einklappen des Schutzgeländers
35
Einklappen
35
1. Hängen Sie die Steuerung aus dem Seitengeländer aus, und legen Sie sie auf dem Boden der Plattform ab.
35
2. Beginnen Sie auf der Frontseite der Plattform, und entfernen Sie Muttern, Bolzen und Unterlegscheiben aus der Oberseite des vorderen Geländers. Klappen Sie das vordere Geländer ein, sodass es auf der Plattform aufliegt.
35
3. Schließen und verriegeln Sie das Tor.
35
4. Entfernen Sie die Muttern, Bolzen und Unterlegscheiben aus der Oberseite des rückwärtigen Geländers. Klappen Sie das rückwärt...
35
5. Entfernen Sie die Muttern, Bolzen und Unterlegscheiben aus der Oberseite des Seitengeländers. Heben Sie ein Seitengeländer an, und klappen Sie es ein, sodass es auf dem Deck aufliegt. Wiederholen Sie den Vorgang mit den anderen Seitengeländern.
35
Ausklappen
35
1. Heben Sie die Seitengeländer an, und vergewissern Sie sich dabei, dass alle heruntergedrückt werden, um das Geländer in vertikaler Position zu sichern.
35
2. Bringen Sie Bolzen, Unterlegscheiben und Muttern zwischen den Seitengeländern an, und ziehen Sie sie fest.
35
3. Heben Sie das rückwärtige Geländer an, richten Sie die Öffnungen aufeinander aus, und bringen Sie Bolzen, Unterlegscheiben und Muttern an. Ziehen Sie sie fest.
35
Schleppen oder Anheben
36
Manuelles Lösen der Feststellbremsen
36
1. Schließen Sie das Nadelventil, indem Sie die Inbusschraube im Uhrzeigersinn drehen.
36
2. Betätigen Sie Pumpe zum Lösen der Bremsen, bis die Bremsen gelöst sind.
36
3. Die Maschine rollt jetzt, sobald sie geschoben oder gezogen wird.
36
4. Vor Inbetriebnahme der Maschine müssen Sie darauf achten, das Nadelventil wieder zu öffnen und überprüfen, ob die Zylinderstange ausgefahren ist.
36
Maschine niemals mit einer höheren Geschwindigkeit als 0,3 m/s schleppen.
36
Nach dem täglichen Gebrauch
36
1. Vergewissern Sie sich, dass die Plattform vollständig eingefahren (abgesenkt) ist.
36
2. Parken Sie die Maschine auf einer festen, ebenen Fläche, vorzugsweise abgedeckt und gesichert gegen Vandalismus und unbefugten Betrieb sowie unzugänglich für Kinder.
36
3. Stellen Sie den Schlüsselschalter am Fahrwerk auf AUS, und ziehen Sie den Schlüssel ab, um einen Betrieb durch unbefugte Dritte zu verhindern.
36
Betriebsstundenzähler
36
Transport der Arbeitsbühne
37
Vorbereitung
37
1. Fahren Sie die Plattform vollständig ein.
37
2. Ziehen Sie das negative (-) Batteriekabel von der Batterieklemme ab.
37
3. Binden Sie die Steuerung am vorderen Geländer fest.
37
4. Binden Sie die Hubverbindungen am Rahmen fest.
37
Anheben per Kran
37
1. Befestigen Sie die Gurte nur an den Hebe-/Befestigungsösen des Fahrwerks.
37
2. Platzieren Sie die Plattform auf dem Transportfahrzeug in Transportposition.
37
3. Blockieren Sie die Räder mit Bremsklötzen.
37
4. Sichern Sie die Arbeitsbühne mit Ketten oder Gurten von geeigneter Belastbarkeit am Transportfahrzeug, indem Sie sie an den Hebe-/Befestigungsösen des Fahrwerks anbringen.
37
Per Gabelstapler
37
Das Anheben per Gabelstapler darf nur zu Transportzwecken erfolgen.
37
Figure 5: Transport der Arbeitsbühne
37
Gabelstapler
37
Fahren oder Heben auf einen LKW oder Anhänger
37
1. Bewegen Sie die Maschine auf den LKW oder Anhänger.
37
A. So fahren Sie die Maschine auf das Transportfahrzeug:
37
a. Bringen Sie die Arbeitsbühne die Rampe hinauf und in die Transportposition.
37
b. Richten Sie die Räder gerade aus, und schalten Sie die Maschine aus.
37
c. Blockieren Sie die Räder mit Bremsklötzen.
37
B. So heben Sie die Maschine auf das Transportfahrzeug:
37
a. Bewegen Sie die Arbeitsbühne auf die Rampe.
37
b. Bringen Sie das Seil der Hebevorrichtung an den Befestigungs-/Hebeösen an.
37
c. Lösen Sie die Feststellbremsen (siehe “Schleppen oder Anheben” auf Seite 12).
37
d. Heben Sie die Arbeitsbühne in Transportposition.
37
e. Blockieren Sie die Räder mit Bremsklötzen.
37
2. Sichern Sie die Arbeitsbühne mit Ketten oder Gurten von geeigneter Belastbarkeit am Transportfahrzeug, indem Sie sie an den Hebe-/Befestigungsösen des Fahrwerks anbringen.
37
Instandhaltung
38
Immer zuerst die Hubvorrichtung blockieren, bevor bei ausgefahrener Arbeitsplattform irgendwelche Wartungs- oder Instandhaltungsarbeiten an der Maschine durchgeführt werden.
38
Figure 6: Scherenverstrebung
38
Blockieren der Hubvorrichtung
38
1. Parken Sie die Arbeitsbühne auf einem festen, ebenen Untergrund, und lassen Sie den Motor laufen.
38
2. Vergewissern Sie sich, dass der Not-Aus- Schalter des Fahrwerks auf EIN steht.
38
3. Drücken Sie die am Fahrwerk befindlichen Schalter für AUSFAHREN und FREIGABE herunter, um die Plattform etwa 305 mm weit auszufahren.
38
4. Setzen Sie eine Stützstrebe, die für eine Nennlast von mindestens 1814 kg ausgelegt ist, zwischen unteren Mast und Fahrwerk ein und zwar direkt hinter der Vorderachse.
38
5. Drücken Sie die Fahrwerkschalter für EINFAHREN und FREIGABE, und halten Sie sie gedrückt, um die Plattform soweit einzufahren, bis die Stützstrebe sicher und fest zwischen dem unteren Mast und dem Fahrwerk sitzt.
38
Entfernung der Hubvorrichtung
38
1. Drücken Sie die Fahrwerkschalter für AUSFAHREN und FREIGABE, und halten Sie sie gedrückt, um die Plattform soweit auszufahren bis die Stützstrebe herausgenommen werden kann.
38
2. Nehmen Sie die Stützstrebe heraus.
38
3. Drücken Sie die Fahrwerkschalter für EINFAHREN und FREIGABE, und halten Sie sie gedrückt, um die Plattform vollständig einzufahren.
38
Instandhaltung der Batterie
39
Vorsicht! Es besteht die Gefahr, dass es zu explosiven Gasmischungen kommt. Funkenquellen, offene Flammen und rauchende Materialien von den Batterien fern halten.
39
Beim Arbeiten in der Nähe der Batterien immer eine Schutzbrille tragen.
39
Die Batterieflüssigkeit ist hoch korrodierend. Verspritzte Batterieflüssigkeit mit sauberem Wasser gründlich wegspülen.
39
Aufladen der Batterien
39
Inspektions- und Instandhaltungsplan
41
Machen Sie sich zuerst mit dem Betrieb der Maschine vertraut, bevor Sie präventive Instandhaltungsmaßnahmen durchführen.
41
Checkliste der täglichen präventiven Instandhaltungsmaßnahmen
41
Legende zur Instandhaltungstabelle
41
Bericht zur präventiven Instandhaltung
41
Technische Daten
42
Français
43
Série SL26/30SL
43
Numéros de série 50001 - actuel
43
Numéro de série estampé
43
Avertissement
45
Tout le personnel devra lire soigneusement, comprendre et respecter toutes les règles de sécurité et les instructions d'utilisation avant d'utiliser ou d'effectuer des travaux de maintenance sur une plate-forme de travail aérien UpRight.
45
Règles de sécurité
45
NE JAMAIS élever la plate-forme ou déplacer la machine avec la plate- forme élevée sauf sur une surface ferme et de niveau.
45
UTILISATION DE LA PLATE-FORME DE TRAVAIL AÉRIEN : Cette plate-forme est destinée à lever le personnel et ses outils ainsi que le...
45
CETTE PLATE-FORME DE TRAVAIL AÉRIEN N'EST PAS ISOLÉE ! Pour cette raison, il est impératif de maintenir une distance de sécurité entre la plate-forme et les parties sous tension de l'équipement électrique !
45
Tout dépassement de la charge maximum admissible spécifiée est interdit ! Voir “Restrictions spéciales” page 4 pour plus de détails.
45
L'utilisation de cette plate-forme de travail aérien comme appareil de levage ou comme grue (levage de charge du bas vers le haut ou du haut vers le bas) est interdite !
45
NE JAMAIS dépasser la force manuelle autorisée pour cette machine. Voir “Restrictions spéciales” page 4 pour plus de détails.
45
RÉPARTIR de façon égale toutes les charges sur la plate-forme.
45
NE JAMAIS utiliser la machine sans avoir auparavant vérifié sur la surface de travail l'absence de trous, dénivellations, bosses, bords de trottoir ou débris afin de les éviter.
45
UTILISER la machine uniquement sur des surfaces capables de supporter les charges par roue.
45
NE JAMAIS utiliser la machine quand la vitesse du vent dépasse la résistance nominale au vent de la machine. Voir “Échelle de Beaufort” page 4 pour plus de détails.
45
EN CAS D'URGENCE, appuyer sur le bouton d'ARRÊT D'URGENCE pour désactiver toutes les fonctions en marche.
45
SI L'ALARME RETENTIT pendant que la plate-forme est en position haute, ARRÊTER la plate-forme et l'abaisser avec précaution. Déplacer la machine sur une surface ferme et de niveau.
45
Escalader le garde-corps de la plate-forme, l'enjamber pour passer de la plate-forme sur des bâtiments ou des structures en acier ou béton préfabriqué, etc., est interdit !
45
Le démontage de la porte pivotante ou d'autres composants des garde-corps est interdit ! Toujours s'assurer que la porte pivotante est fermée et correctement verrouillée !
45
Il est interdit de maintenir la porte pivotante en position ouverte (maintenue ouverte avec des sangles) quand la plate-forme est levée !
45
Augmenter la hauteur ou la portée de la plate-forme en y plaçant des échelles, échafaudages ou dispositifs similaires est interdit !
45
NE JAMAIS effectuer de réparations sur la machine pendant que la plate-forme est levée sans bloquer l'ensemble de levage.
45
INSPECTER soigneusement la machine avant toute utilisation pour vérifier qu'il n'y a pas de soudures fissurées, pièces de fixation desserrées ou manquantes, fuites hydrauliques, connexions de câblage desserrées et câbles ou tuyaux endommagés.
45
VÉRIFIER que toutes les étiquettes sont en place et lisibles avant toute utilisation.
45
NE JAMAIS utiliser une machine endommagée, qui ne fonctionne pas correctement ou dont les étiquettes sont endommagées ou manquantes.
45
La neutralisation de tout équipement de sécurité est interdite et présente un danger pour les personnes se tenant sur la plate-forme de travail aérien et dans sa zone d'activité.
45
NE JAMAIS charger les batteries près d'étincelles ou d'une flamme nue. De l'hydrogène explosif est émis lors de la charge des batteries.
45
Les modifications de la plate-forme de travail aérien sont interdites ou autorisées seulement après approbation d'UpRight.
45
APRÈS UTILISATION, empêcher toute utilisation non autorisée de la plate-forme de travail en coupant le contact aux deux interrupteurs et en retirant la clé.
45
Table des matières
46
Introduction
47
FRANÇAIS
42
Description générale
47
Figure 1: Série SL26/30 SL
47
Restrictions spéciales
48
La fonction d'élévation sera utilisée SEULEMENT quand la plate-forme de travail est de niveau et sur une surface ferme.
48
Capacité de la plate-forme
48
Force manuelle
48
Échelle de Beaufort
48
Alarme de surcharge de levage
48
Commandes et indicateurs
49
Figure 2: Commandes et indicateurs
49
1 Déplacement (vitesse rapide)
49
2. Déplacement (vitesse lente)
49
3. Niveau
49
4. Bouton d'avertisseur sonore
49
5. Bouton de levage/abaissement
49
6. Bougie de préchauffage
49
7. Démarrage du moteur
49
8. Bouton d'arrêt d'urgence
49
9. Affichage
49
10. Manette
49
Contrôle de sécurité avant utilisation
50
1. Ouvrir les modules et vérifier l'absence de dommages, de fuites de liquides ou de pièces manquantes.
50
Figure 3: Réservoir hydraulique
50
2. Vérifier le niveau de liquide hydraulique lorsque la plate-forme est complètement abaissée. Le réservoir hydraulique est situ...
50
3. Vérifier que le niveau de liquide dans la batterie de démarrage est correct.
50
4. Contrôler le niveau de gazole lorsque le moteur est coupé. Le réservoir de carburant se trouve dans le module d'alimentation. Si nécessaire, ajouter du gazole.
50
5. Vérifier que tous les garde-corps sont en place et que toutes les fixations correctement serrées.
50
6. Inspecter soigneusement la machine pour vérifier l'absence de soudures fissurées et dommages structurels, pièces de fixation ...
50
Vérification des fonctions des systèmes
51
SE TENIR À L'ÉCART de la plate-forme de travail pour effectuer les vérifications suivantes.
51
Avant d'utiliser la plate-forme de travail, vérifier sur la surface de travail l'absence de trous, dénivellations, bosses ou débris.
51
Vérifier dans TOUTES les directions, y compris au-dessus de la plate-forme de travail, l'absence d'obstructions et conducteurs électriques.
51
1. Si nécessaire, déplacer la machine dans une zone dégagée pour pouvoir monter complètement la plate- forme.
51
2. Tourner le bouton d'arrêt d'urgence du châssis en position de marche.
51
3. Tourner le bouton d'arrêt d'urgence de la plate-forme en marche de marche.
51
4. Mettre le contact.
51
5. Inspecter visuellement l'ensemble de levage, le vérin de levage, les câbles et tuyaux pour déceler les soudures fissurées et ...
51
6. Pousser les boutons MONTER et ACTIVATION du châssis et élever la plate-forme au maximum.
51
7. Pousser les boutons DESCENDRE et ACTIVATION pour abaisser un peu la plate-forme et vérifier que l'alarme sonore de descente fonctionne bien.
51
8. Ouvrir la soupape d'abaissement d'urgence (voir Figure 4) en tirant sur le bouton afin de vérifier son fonctionnement. Une fois la plate-forme abaissée, relâcher le bouton.
51
9. Appuyer sur le bouton d'arrêt d'urgence du châssis pour vérifier son fonctionnement. Toutes les fonctions de la machine devraient être inopérantes. Tourner le bouton d'arrêt d'urgence pour une reprise des fonctions.
51
10. Vérifier que la voie ne comporte pas d'obstacles (personnes, obstructions, trous, dénivellations, bosses ou débris), est de niveau et capable de supporter les charges par roue.
51
11. Monter la plate-forme et fermer correctement l'entrée.
51
12. Sélectionner le mode de DÉPLACEMENT.
51
13. Tout en appuyant sur la gâchette de sécurité, placer la manette sur MARCHE AVANT, puis sur MARCHE ARRIÈRE pour vérifier la commande de vitesse.
51
14. Pousser le commutateur de direction DROITE, puis GAUCHE, afin de vérifier la commande de direction.
51
15. Sélectionner le mode LEVAGE. Saisir la manette en appuyant sur la gâchette de sécurité et la pousser vers l'avant pour vérifier les commandes de levage de la plate-forme. Lever complètement la plate- forme.
51
16. Tirer la manette vers l'arrière. La plate-forme devrait descendre et l'alarme sonore de descente devrait retentir.
51
17. Appuyer sur le bouton d'arrêt d'urgence de la plate-forme pour vérifier son fonctionnement. Toutes les fonctions de la machine devraient être inopérantes. Tirer sur le bouton d'arrêt d'urgence de la plate- forme pour une reprise des fonctions.
51
Utilisation
52
Démarrage du moteur
52
1. Monter la plate-forme et fermer correctement l'entrée.
52
2. Maintenir enfoncé le bouton de la BOUGIE DE PRÉCHAUFFAGE pendant 5 secondes environ.
52
3. Appuyer sur le bouton vert de démarrage.
52
Déplacement avec la plate-forme abaissée
52
1. Vérifier que la voie ne comporte pas d'obstacles (personnes, obstructions, trous, dénivellations, bosses ou débris), est de niveau et capable de supporter les charges par roue.
52
2. Vérifier que le moteur est bien démarré et que le bouton d'arrêt d'urgence du châssis est activé (sorti).
52
3. Monter sur la plate-forme et fermer correctement l'entrée.
52
4. Vérifier qu'il n'y a pas d'obstacles au-dessus, en dessous et sur les côtés de la plate-forme.
52
5. Tourner le bouton d'arrêt d'urgence de la plate-forme en position de marche.
52
6. Sélectionner le mode de DÉPLACEMENT.
52
7. Appuyer sur la gâchette de sécurité et déplacer la manette sur MARCHE AVANT ou MARCHE ARRIÈRE pour déplacer la machine dans le sens souhaité. La vitesse de la machine dépend de la position de la manette par rapport à son centre.
52
Direction
52
1. Tourner le commutateur de déplacement/levage sur DÉPLACEMENT.
52
2. Tout en appuyant sur la gâchette de sécurité, pousser le commutateur de direction à DROITE ou GAUCHE pour tourner les roues d...
52
Élévation de la plate-forme
52
1. Choisir une surface ferme et de niveau.
52
2. Sélectionner le mode LEVAGE.
52
3. Tout en appuyant sur la gâchette de sécurité, pousser la manette vers l'avant.
52
4. Si la machine n'est pas de niveau, l'alarme d'inclinaison retentit et la plate-forme ne monte pas ou ne se déplace pas.
52
5. Si l'alarme d'inclinaison retentit, abaisser d'abord complètement la plate-forme, puis l'élever d'environ 600 mm, arrêter et ...
52
Déplacement avec la plate-forme élevée
53
1. Vérifier que la voie ne comporte pas d'obstacles (personnes, obstructions, trous, dénivellations, bosses ou débris), est de niveau et capable de supporter les charges par roue.
53
2. Vérifier qu'il n'y a pas d'obstacles au-dessus, en dessous et sur les côtés de la plate-forme.
53
3. Sélectionner le mode de DÉPLACEMENT.
53
4. Appuyer sur la gâchette de sécurité et déplacer la manette sur MARCHE AVANT ou MARCHE ARRIÈRE pour déplacer la machine dans le sens souhaité. La vitesse de la machine dépend de la position de la manette par rapport à son centre.
53
5. Si la machine n'est pas de niveau, l'alarme d'inclinaison retentit et la plate-forme ne monte pas et ne se déplace pas. Si l'...
53
Abaissement de la plate-forme
53
1. Sélectionner le mode LEVAGE.
53
2. S'assurer que personne n'est en contact avec la machine autour de la base de la plate-forme. Appuyer sur la gâchette de sécurité et tirer la manette vers l'arrière pour abaisser la plate-forme.
53
3. La plate-forme s'arrête quand elle atteint la hauteur de découpe de l'équipement de protection individuelle. Vérifier autour ...
53
Mise de niveau de la plate-forme
53
1. Vérifier que la voie ne comporte pas d'obstacles (personnes, obstructions, trous, dénivellations, bosses ou débris), est de niveau et capable de supporter les charges par roue.
53
2. Vérifier qu'il n'y a pas d'obstacles au-dessus, en dessous et sur les côtés de la plate-forme.
53
3. Élever la plate-forme d'environ 600 mm.
53
4. Maintenir enfoncé le bouton de « mise de niveau automatique » et appuyer sur la gâchette de sécurité jusqu'à ce que la plate-forme soit de niveau et que l'alarme d'inclinaison s'éteigne.
53
5. Dans ce cas, seules les fonctions MONTER et DESCENDRE marcheront.
53
6. Pour déplacer l'ensemble, abaisser la plate-forme et la remettre à son inclinaison normale.
53
Abaissement d'urgence
54
Figure 4: Soupape d'abaissement d'urgence
54
Bouton d'abaissement d'urgence
54
Si la plate-forme ne s'abaisse pas, NE JAMAIS descendre de l'appareil de levage en l'escaladant.
54
SL26/30 Speed Level
54
1. Ouvrir la soupape d'abaissement d'urgence en tirant sur le bouton et en le maintenant dans cette position.
54
2. Pour la fermer, relâcher le bouton. La plate-forme ne s'élève pas si la soupape d'abaissement d'urgence est ouverte.
54
Garde-corps rabattables
55
Procédure pour rabattre les garde-corps
55
1. Décrocher la télécommande du garde-corps latéral et la placer sur le plancher de la plate-forme.
55
2. Commencer par l'avant de la plate-forme : enlever les écrous, boulons et rondelles du haut du garde- corps avant. Rabattre le garde-corps avant sur la plate-forme.
55
3. Fermer et verrouiller la porte.
55
4. Enlever les écrous, boulons et rondelles du haut du garde-corps arrière. Rabattre le garde-corps arrière sur la plate-forme en faisant attention à ce qu'il soit verrouillé en permanence.
55
5. Enlever les écrous, boulons et rondelles du haut des garde-corps latéraux. Soulever et rabattre un garde-corps latéral sur le plancher. Répéter la même action avec les autres garde-corps latéraux.
55
Procédure pour remonter les garde-corps
55
1. Relever les garde-corps latéraux, en vérifiant que chaque garde-corps est bien enfoncé de manière à ne pas pouvoir sortir de sa position.
55
2. Remettre en place les écrous, boulons et rondelles entre les garde-corps latéraux, bien les serrer.
55
3. Relever le garde-corps arrière, aligner les trous et remettre en place les écrous, boulons et rondelles. Bien les serrer.
55
Remorquage ou treuillage
56
Pompe hydraulique de desserrage des freins
56
1. Fermer le pointeau en tournant la vis à 6 pans à tête creuse dans le sens des aiguilles d'une montre.
56
2. Actionner la pompe hydraulique de desserrage des freins jusqu'à ce que les freins libèrent le tambour des roues.
56
3. La machine peut maintenant rouler quand elle est poussée ou tirée.
56
4. Veiller à ouvrir le pointeau et vérifier que la tige de commande s'est déplacée avant d'utiliser la machine.
56
Ne jamais remorquer la machine à une vitesse supérieure à 0,3 m/s.
56
Après chaque utilisation au quotidien
56
1. S'assurer que la plate-forme est complètement abaissée.
56
2. Stationner la machine sur une surface ferme et de niveau, de préférence à l'abri, protégée contre les vandales, les enfants et toute utilisation non autorisée.
56
3. Couper le contact dans le châssis et retirer la clé pour empêcher toute utilisation non autorisée.
56
Horomètre
56
Transport de la plate-forme de travail
57
Préparation pour l'expédition
57
1. Abaisser complètement la plate-forme.
57
2. Débrancher le câble négatif (-) de la borne des batteries.
57
3. Attacher la télécommande au garde-corps avant.
57
4. Attacher la tringlerie de levage au châssis.
57
Levage avec une grue
57
1. Fixer les sangles uniquement aux anneaux de levage/d'arrimage du châssis.
57
2. Placer la plate-forme sur le véhicule de transport en position de transport.
57
3. Caler les roues.
57
4. Attacher la plate-forme de travail au véhicule de transport avec des chaînes ou des sangles de résistance adaptée et fixées aux anneaux de levage/d'arrimage du châssis.
57
Avec un chariot élévateur à fourche
57
Utiliser un chariot élévateur à fourche pour le transport seulement.
57
Figure 5: Transport de la plate-forme de travail
57
Chariot élévateur à fourche
57
Conduite ou treuillage sur un camion ou une remorque
57
1. Déplacer la machine sur le camion ou la remorque ;
57
A. Pour déplacer la machine sur le véhicule de transport :
57
a. Faire monter la rampe à la plate-forme de travail et la placer à sa position de transport.
57
b. Placer les roues droites et arrêter la machine.
57
c. Caler les roues.
57
B. Pour treuiller la machine sur le véhicule de transport :
57
a. Faire monter la rampe à la plate-forme de travail.
57
b. Fixer le câble du treuil aux anneaux de levage/d'arrimage.
57
c. Desserrer les freins de stationnement (se reporter à « Remorquage ou treuillage » page 12).
57
d. Treuiller la plate-forme dans sa position de transport.
57
e. Caler les roues.
57
2. Attacher la plate-forme de travail au véhicule de transport avec des chaînes ou des sangles de résistance adaptée et fixées aux anneaux de levage/d'arrimage du châssis.
57
Maintenance
58
Ne jamais effectuer de réparations lorsque que la plate-forme est levée sans avoir bloqué au préalable l'ensemble de levage.
58
Figure 6: Bras articulé
58
Blocage de l'ensemble de levage
58
1. Stationner la plate-forme de travail sur un sol ferme et de niveau, laisser le moteur tourner.
58
2. Vérifier que le bouton d'arrêt d'urgence du châssis est tourné en position de marche.
58
3. Maintenir enfoncés les boutons LEVAGE et ACTIVATION du châssis pour élever la plateforme à environ 305 mm.
58
4. Placer une béquille, capable de supporter un poids minimal de 1814 kg, entre le mât inférieur et le châssis, juste derrière l'essieu avant.
58
5. Maintenir enfoncés les boutons DESCENDRE et ACTIVATION pour abaisser la plate-forme jusqu'à ce que la béquille soit bien fixée entre le mât inférieur et le châssis.
58
Enlèvement
58
1. Maintenir enfoncés les boutons LEVAGE et ACTIVATION du châssis pour élever la plate-forme jusqu'à ce que la béquille puisse être enlevée.
58
2. Enlever la béquille.
58
3. Maintenir enfoncés les boutons DESCENDRE et ACTIVATION du châssis pour abaisser complètement la plate-forme.
58
Maintenance des batteries
59
Risque de mélange de gaz explosifs. Maintenir les étincelles, flammes et cigarettes à l'écart des batteries.
59
Toujours porter des lunettes de sécurité pour travailler près des batteries.
59
Le liquide des batteries est hautement corrosif. Rincer soigneusement tout écoulement de liquide avec de l'eau propre.
59
Charge des batteries
59
Programme de contrôle et de maintenance
61
Avant d'effectuer la maintenance préventive, il faut se familiariser avec le fonctionnement de la machine.
61
Liste de vérification quotidienne de maintenance préventive
61
Légende du tableau de maintenance
61
Rapport de maintenance préventive
61
Caractéristiques
62
Español
63
Serie SL26/30SL
63
Números de serie 50001 - Actual
63
Número de serie impreso
63
Advertencia
65
El personal debe leer atentamente, comprender y respetar todas las reglas de seguridad e instrucciones de funcionamiento antes de utilizar o realizar operaciones de mantenimiento en cualquier plataforma aérea de trabajo de UpRight.
65
Reglas de seguridad
65
NO eleve nunca la plataforma ni conduzca con ella elevada en una superficie que no esté firme y nivelada.
65
USO DE LA PLATAFORMA AÉREA DE TRABAJO: El propósito de esta plataforma aérea de trabajo es el de elevar tanto a personas y herra...
65
ESTA PLATAFORMA AÉREA DE TRABAJO NO ESTÁ PROTEGIDA. PELIGRO DE ELECTROCUCIÓN. Por esta razón, es muy importante guardar una distancia de seguridad entre las partes con corriente del equipamiento eléctrico.
65
Está prohibido superar la carga máxima especificada permitida. Consulte “Limitaciones especiales” en la página 4 para obtener información adicional.
65
Está prohibido utilizar la plataforma aérea de trabajo como herramienta de elevación o grúa (ascenso y descenso de cargas).
65
NO supere nunca la fuerza manual permitida para esta máquina. Consulte “Limitaciones especiales” en la página 4 para obtener información adicional.
65
DISTRIBUYA todas las cargas de la plataforma de manera uniforme sobre la misma.
65
NO ponga nunca en funcionamiento la máquina sin antes examinar la superficie de trabajo en busca de riesgos en la superficie, como por ejemplo hoyos, desniveles, baches, bordillos o escombros, y evitarlos.
65
UTILICE la máquina sólo en aquellas superficies que puedan soportar el peso de las ruedas.
65
NO utilice nunca la máquina cuando la velocidad del viento supere la establecida en la escala de ésta. Consulte “Escala de Beaufort” en la página 4 para obtener información adicional.
65
EN CASO DE EMERGENCIA pulse el interruptor PARADA DE EMERGENCIA para desactivar todas las funciones con alimentación.
65
SI SUENA LA ALARMA mientras la plataforma está elevada, DETÉNGALA y baje con cuidado la plataforma. Mueva la máquina hasta situarla en una superficie firme y nivelada.
65
Está prohibido subirse a la barandilla de la plataforma, ponerse de pie en ella o pasar de la plataforma a edificios o estructuras de acero o cemento prefabricadas, etc.
65
Está prohibido desmontar el portón oscilante u otros componentes de la barandilla. Asegúrese siempre de que el portón oscilante esté cerrado y bloqueado correctamente.
65
Está prohibido dejar el portón oscilante abierto (se mantiene abierto con correas de sujeción) mientras la plataforma esté elevada.
65
Está prohibido aumentar la altura o el recorrido de la plataforma mediante la incorporación de escaleras, andamios o sistemas similares.
65
NUNCA lleve a cabo labores de mantenimiento en la máquina mientras la plataforma esté elevada sin antes bloquear el conjunto de elevación.
65
EXAMINE cuidadosamente la máquina antes de utilizarla para detectar soldaduras rotas, hardware que falte o no esté fijado, fugas hidráulicas, conexiones con cables sueltos o cables y mangueras dañados.
65
COMPRUEBE que todas las etiquetas estén en su sitio y son legibles.
65
NUNCA utilice una máquina que presente algún defecto, no funcione apropiadamente, le falten etiquetas o éstas estén dañadas.
65
Está prohibido pasar por alto cualquier componente del equipo de seguridad, puesto que representa un peligro para las personas que trabajan en la plataforma aérea de trabajo y en su alcance.
65
NO cargue nunca las baterías cerca de chispas o llamas vivas. La carga de las baterías emite gas de hidrógeno que es explosivo.
65
Está prohibido realizar modificaciones en la plataforma aérea de trabajo sin la aprobación de UpRight.
65
DESPUÉS DEL USO, asegure la plataforma de trabajo apagando las dos llaves de contacto y extrayendo la llave, para evitar que la pueda utilizar personal no autorizado.
65
Índice
66
Introducción
67
ESPAÑOL
60
Descripción general
67
Figure 1: Serie SL26/30 SL
67
Limitaciones especiales
68
La función de elevación se utilizará EXCLUSIVAMENTE cuando la plataforma de trabajo esté nivelada y situada sobre una superficie firme.
68
Capacidad de la plataforma
68
Fuerza manual
68
Escala de Beaufort
68
Alarma de sobrecarga de ascenso
68
Controles e indicadores
69
Figure 2: Controles e indicadores
69
1 Conducción (alta velocidad)
69
2. Conducción (baja velocidad)
69
3. Nivel
69
4. Botón de la bocina
69
5. Botón de ascenso/descenso
69
6. Bujía de encendido
69
7. Arranque del motor
69
8. Botón de parada de emergencia
69
9. Pantalla
69
10. Palanca de mando
69
Inspección de seguridad previa al funcionamiento
70
1. Abra los módulos y compruebe si existen desperfectos, fugas de líquido o si faltan componentes.
70
Figure 3: Tanque hidráulico
70
2. Compruebe el nivel de líquido hidráulico con la plataforma completamente bajada. El depósito de líquido hidráulico está ubica...
70
3. Compruebe si el nivel de líquido en la batería de arranque es el adecuado.
70
4. Compruebe el nivel de combustible diésel con el motor apagado. El depósito de combustible se encuentra en el módulo de alimentación. Suministre tanto combustible como sea necesario.
70
5. Compruebe que todas las barandillas estén correctamente colocadas y los cierres ajustados.
70
6. Examine cuidadosamente la máquina para detectar soldaduras rotas, daños en la estructura, hardware que falte o no esté fijado, fugas hidráulicas, cables de control dañados, conexiones con cables sueltos y pernos de las ruedas sueltos.
70
Inspección de la función del sistema
71
ALÉJESE de la plataforma de trabajo mientras se llevan a cabo las siguientes comprobaciones.
71
Antes de utilizar la plataforma de trabajo, examine la superficie de trabajo en busca de riesgos en la superficie, como por ejemplo hoyos, desniveles, baches o escombros.
71
Mire en TODAS las direcciones, incluso por encima de la plataforma de trabajo, para comprobar si existen obstáculos y conductores eléctricos.
71
1. En caso necesario, lleve la máquina hasta un área libre de obstáculos para poder llevar a cabo una elevación completa.
71
2. Gire el interruptor de parada de emergencia del chasis hasta la posición de ENCENDIDO.
71
3. Gire el interruptor de parada de emergencia de la plataforma hasta la posición de ENCENDIDO.
71
4. Coloque el interruptor con llave hasta la posición de ENCENDIDO.
71
5. Examine visualmente el conjunto de elevación, el cilindro de elevación, los cables y las mangueras para detectar soldaduras r...
71
6. Pulse los botones ELEVAR Y HABILITAR el chasis y eleve completamente la plataforma.
71
7. Haga descender parcialmente la plataforma pulsando los botones DESCENDER y HABILITAR del chasis y compruebe que la alarma de descenso auditiva funciona correctamente.
71
8. Abra la válvula de descenso de emergencia (consulte Figure 4) tirando del botón para comprobar que funciona correctamente. Cuando la plataforma haya descendido, suelte el botón.
71
9. Pulse el interruptor de parada de emergencia del chasis para comprobar que el funcionamiento es correcto. Se deben desactivar todas las funciones de la máquina. Gire el interruptor de parada de emergencia del chasis para continuar.
71
10. Compruebe que el camino no esté obstruido (personas, obstáculos, hoyos, desniveles, baches o escombros), esté nivelado y pueda soportar la carga de las ruedas.
71
11. Monte la plataforma y cierre la entrada correctamente.
71
12. Seleccione el modo CONDUCCIÓN.
71
13. Mientras acciona el gatillo de interbloqueo de seguridad, mueva la palanca de mando hacia la posición ADELANTE y, a continuación, hacia la posición ATRÁS para comprobar el control de la velocidad.
71
14. Coloque el interruptor de dirección en la posición DERECHA y, a continuación, en IZQUIERDA para comprobar el control de la dirección.
71
15. Seleccione el modo ELEVACIÓN. Agarre la palanca de mando mientras acciona el gatillo de interbloqueo de seguridad, y empújel...
71
16. Tire hacia atrás de la palanca de mando. La plataforma debe descender y sonará la alarma de descenso.
71
17. Pulse el interruptor de parada de emergencia para comprobar que funciona correctamente. Se deben desactivar todas las funciones de la máquina. Tire del interruptor de parada de emergencia de la plataforma para continuar.
71
Funcionamiento
72
Arranque del motor
72
1. Monte la plataforma y cierre la entrada correctamente.
72
2. Mantenga pulsado el botón de BUJÍA DE ENCENDIDO durante aproximadamente 5 segundos.
72
3. Pulse el botón de ARRANQUE verde.
72
Maniobra con la plataforma bajada
72
1. Compruebe que el camino no esté obstruido (personas, obstáculos, hoyos, desniveles, baches o escombros), esté nivelado y pueda soportar la carga de las ruedas.
72
2. Compruebe que el motor está encendido y el interruptor de parada de emergencia del chasis está en la posición de ENCENDIDO (hacia afuera).
72
3. Monte la plataforma y cierre la entrada correctamente.
72
4. Compruebe el espacio libre que existe por encima, por debajo y a los lados de la plataforma.
72
5. Gire el interruptor de parada de emergencia de la plataforma a la posición de ENCENDIDO.
72
6. Seleccione el modo CONDUCCIÓN.
72
7. Accione el gatillo de interbloqueo de seguridad y mueva la palanca de mando hacia las posiciones ADELANTE o ATRÁS para despla...
72
Dirección
72
1. Sitúe el interruptor de transmisión/elevación en la posición CONDUCCIÓN.
72
2. Mientras acciona el gatillo de interbloqueo de seguridad, mueva el interruptor de dirección hacia las posiciones DERECHA o IZ...
72
Elevación de la plataforma
72
1. Elija una superficie firme y nivelada.
72
2. Seleccione el modo ELEVACIÓN.
72
3. Empuje hacia adelante la palanca de mando mientras acciona el gatillo de interbloqueo de seguridad.
72
4. Si la máquina no está nivelada, sonará la alarma de inclinación y no podrá elevarse ni moverse.
72
5. Si suena la alarma de inclinación, en primer lugar se debe bajar la plataforma totalmente, luego elevarla aproximadamente 600...
72
Maniobra con la plataforma elevada
73
1. Compruebe que el camino no esté obstruido (personas, obstáculos, hoyos, desniveles, baches o escombros), esté nivelado y pueda soportar la carga de las ruedas.
73
2. Compruebe el espacio libre que existe por encima, por debajo y a los lados de la plataforma.
73
3. Seleccione el modo CONDUCCIÓN.
73
4. Accione el gatillo de interbloqueo de seguridad de la palanca de mando y muévala hacia las posiciones ADELANTE o ATRÁS para d...
73
5. Si la máquina no está nivelada, sonará la alarma de inclinación y no podrá elevarse ni moverse. Si suena la alarma de inclina...
73
Descenso de la plataforma
73
1. Seleccione el modo ELEVACIÓN.
73
2. Examine el espacio alrededor de la base de la plataforma para cerciorarse de que nadie esté en contacto con la misma. Accione el gatillo de interbloqueo de seguridad y tire de la palanca de mando hacia atrás para bajar la plataforma.
73
3. La plataforma se detendrá cuando alcance la altura del disyuntor del PPE (Personal Protection Equipment, equipo de protección...
73
Nivelado de la plataforma
73
1. Compruebe que el camino no esté obstruido (personas, obstáculos, hoyos, desniveles, baches o escombros), esté nivelado y pueda soportar la carga de las ruedas.
73
2. Compruebe el espacio libre que existe por encima, por debajo y a los lados de la plataforma.
73
3. Eleve la plataforma 600 mm aproximadamente.
73
4. Mantenga pulsado el botón de AUTONIVELADO y accione el gatillo de interbloqueo de seguridad hasta que la plataforma esté nivelada y se haya silenciado la alarma de inclinación.
73
5. En este estado sólo estarán disponibles las funciones ELEVAR y DESCENDER.
73
6. Si necesita conducir, debe bajar la plataforma y devolverla a su inclinación normal.
73
Descenso de emergencia
74
Figure 4: Válvula de descenso de emergencia
74
Botón de descenso de emergencia
74
Si la plataforma no desciende, no intente bajar NUNCA por el conjunto de elevación.
74
SL26/30 Speed Level
74
1. Para abrir la válvula de descenso de emergencia, tire del mango sin soltarlo.
74
2. Para cerrarla, suelte el botón. La plataforma no se elevará si la válvula de descenso de emergencia está abierta.
74
Plegado de las barandillas
75
Procedimiento de plegado
75
1. Desenganche el controlador de la barandilla lateral y colóquelo en el suelo de la plataforma.
75
2. Empezando por la parte delantera de la plataforma, retire las tuercas, tornillos y arandelas de la parte superior de la barandilla delantera. Pliegue la barandilla delantera hacia abajo hasta la plataforma.
75
3. Cierre el portón y eche el pestillo.
75
4. Retire las tuercas, tornillos y arandelas de la parte superior de la barandilla trasera. Pliegue la barandilla trasera hacia abajo hasta la plataforma y mantenga el pestillo en todo momento.
75
5. Retire las tuercas, tornillos y arandelas de la parte superior de las barandillas laterales. Eleve y pliegue la barandilla de un lado para que se apoye sobre la cubierta. Repita el procedimiento con el resto de barandillas laterales.
75
Procedimiento de montaje
75
1. Levante las barandillas laterales y cerciórese de que todas se han fijado presionando hacia abajo para asegurarlas en posición vertical.
75
2. Instale tornillos, arandelas y tuercas entre las barandillas laterales, apretándolas con fuerza.
75
3. Eleve el conjunto de la barandilla trasera alineando los agujeros, y coloque los tornillos, arandelas y tuercas. Fíjelas con fuerza.
75
Cabrestante o remolque
76
Bomba de desactivación del freno
76
1. Cierre la válvula de aguja girando el tornillo Allen en la dirección de las agujas del reloj.
76
2. Pulse la bomba de desactivación del freno hasta que los frenos queden liberados.
76
3. De este modo, se podrá mover la máquina cuando se empuje o remolque.
76
4. Asegúrese de abrir la válvula de aguja y comprobar que el vástago de cilindro se ha extendido antes de accionar la máquina.
76
Nunca remolque la máquina a una velocidad superior a 0,3 m/seg. (1 pie/seg.).
76
Después del uso diario
76
1. Asegúrese de que la plataforma está bajada por completo.
76
2. Aparque la máquina en una superficie nivelada, preferiblemente bajo cubierto, y ciérrela para que no puedan utilizarla gamberros, niños o personal no autorizado.
76
3. Coloque el interruptor con llave del chasis en la posición de APAGADO y extraiga la llave para evitar que pueda utilizar la máquina personal no autorizado.
76
Contador de horas
76
1. Suba a la cesta (con la máquina encendida)
76
2. Pulse el botón de parada de emergencia de la plataforma.
76
3. Pulse los siguientes botones: Bocina y Elevación.
76
4. Mientras mantiene pulsados los botones, gire el botón de parada de emergencia para volver a encender la máquina.
76
5. En el dispositivo de lectura aparecerá “hr”; si pulsa el botón derecho se desplazará por las horas acumuladas de dos en dos d...
76
Transporte de la plataforma de trabajo
77
Preparación para el transporte
77
1. Haga descender la plataforma totalmente.
77
2. Desconecte el conductor negativo (-) de la batería del terminal de la batería.
77
3. Una el controlador a la barandilla delantera.
77
4. Una el sistema de articulación de la elevación al bastidor.
77
Elevación con grúa
77
1. Fije las correas solamente en las presillas de ajuste/izaje del chasis.
77
2. Sitúe la plataforma en el vehículo de transporte en la posición de transporte.
77
3. Calce las ruedas.
77
4. Asegure la plataforma de trabajo al vehículo de transporte colocando cadenas o correas de la capacidad de carga apropiada en las presillas de ajuste/izaje.
77
Con horquilla elevadora
77
La horquilla elevadora es solamente para el transporte.
77
Figure 5: Transporte de la plataforma de trabajo
77
Horquilla elevadora
77
Conducción o arrastre mediante cable con un camión o remolque
77
1. Mueva la máquina hacia el camión o el remolque;
77
A. Para conducir la máquina hacia el vehículo de transporte:
77
a. Mueva la plataforma de trabajo hacia la rampa y colóquela en posición de transporte.
77
b. Coloque rectas las ruedas y apague la máquina.
77
c. Calce las ruedas.
77
B. Para remolcar la máquina hacia el vehículo de transporte:
77
a. Mueva la plataforma de trabajo hacia la rampa.
77
b. Ajuste el cable de remolque a las presillas de ajuste/izaje.
77
c. Desactive los frenos de estacionamiento (consulte “Cabrestante o remolque” en la página 12).
77
d. Remolque la plataforma a la posición de transporte
77
e. Calce las ruedas.
77
2. Asegure la plataforma de trabajo al vehículo de transporte colocando cadenas o correas de la capacidad de carga apropiada en las presillas de ajuste/izaje.
77
Mantenimiento
78
NUNCA realice ninguna labor de mantenimiento en la máquina mientras la plataforma esté elevada sin antes bloquear el conjunto de elevación.
78
Figure 6: Tirante diagonal
78
Bloqueo del conjunto de elevación
78
1. Estacione la plataforma de trabajo en suelo firme y nivelado, y deje el motor en funcionamiento.
78
2. Asegúrese de que el botón de parada de emergencia del chasis se ha colocado en la posición de ENCENDIDO.
78
3. Mantenga pulsados los botones ELEVAR Y HABILITAR del chasis para elevar la plataforma unos 305 mm aproximadamente.
78
Extracción
78
1. Mantenga pulsados los botones ELEVAR y HABILITAR del chasis para elevar la plataforma hasta que se pueda retirar el soporte elevador.
78
2. Retire el soporte elevador.
78
3. Mantenga pulsados los botones DESCENDER y HABILITAR del chasis para descender completamente la plataforma.
78
Mantenimiento de la batería
79
Riesgo de mezcla de gas explosivo. Aleje las baterías de chispas, llamas u otras fuentes de ignición.
79
Utilice gafas de seguridad siempre que trabaje cerca de las baterías.
79
El líquido de las baterías es extremadamente corrosivo. Enjuague cuidadosamente cualquier líquido derramado con agua limpia.
79
Carga de la batería
79
Plan de inspección y mantenimiento
81
Antes de llevar a cabo el mantenimiento preventivo, familiarícese con el funcionamiento de la máquina.
81
Lista de control de mantenimiento preventivo diario
81
Claves de la tabla de mantenimiento
81
Informe de mantenimiento preventivo
81
Especificaciones
82
Avviso
85
Tutto il personale deve leggere attentamente, comprendere e rispettare tutte le norme di sicurezza e le istruzioni d'uso prima di utilizzare qualsiasi piattaforma di lavoro aerea UpRight o di eseguire interventi di manutenzione.
85
Norme di sicurezza
85
NON sollevare MAI la piattaforma o azionare il macchinario in posizione sollevata, a meno che sia posizionato su una superficie piana e stabile.
85
USO DELLA PIATTAFORMA DI LAVORO AEREA: Questa piattaforma di lavoro aerea serve a sollevare persone, utensili e i materiali util...
85
QUESTA PIATTAFORMA DI LAVORO AEREA NON È ISOLATA! Per questo motivo è assolutamente obbligatorio tenersi a distanza di sicurezza dalle parti sotto tensione delle apparecchiature elettriche!
85
È assolutamente vietato superare il carico massimo consentito! Per maggiori informazioni, consultare la sezione “Limitazioni speciali” a pagina 4.
85
È assolutamente vietato utilizzare la piattaforma di lavoro aerea come strumento di sollevamento o come gru (sollevamento di carichi dal basso verso l'alto e viceversa)!
85
NON superare MAI i limiti relativi all'impiego della forza manuale consentiti per questo macchinario. Per maggiori informazioni, consultare la sezione “Limitazioni speciali” a pagina 4.
85
DISTRIBUIRE uniformemente tutti i carichi sulla piattaforma.
85
NON utilizzare mai la macchina senza aver prima ispezionato l'area di lavoro per verificare la presenza di eventuali fori, dislivelli, protuberanze, cordoli o detriti che potrebbero comportare dei rischi ed eliminarli.
85
AZIONARE la macchina soltanto su superfici che siano in grado di sostenere carichi su ruote.
85
NON utilizzare mai la macchina quando la velocità del vento supera i valori nominali previsti. Per maggiori informazioni, consultare la sezione “Scala di Beaufort” a pagina 4.
85
IN CASO DI EMERGENZA premere l'interruttore ARRESTO DI EMERGENZA per disattivare tutte le funzioni elettriche.
85
SE VIENE PRODOTTO UN SEGNALE DI ALLARME quando la piattaforma è sospesa, INTERROMPERE il lavoro e abbassare con cautela la piattaforma. Spostare la macchina su una superficie piana e stabile.
85
È assolutamente vietato arrampicarsi sul traliccio della piattaforma, sostare sulla piattaforma o spostarsi dalla stessa a edifici, strutture in acciaio o calcestruzzo prefabbricato, ecc.!
85
È assolutamente vietato smontare il cancelletto a battente o altri componenti del traliccio! Assicurarsi sempre che il cancelletto a battente sia chiuso e bloccato in modo sicuro!
85
È assolutamente vietato tenere aperto il cancelletto a battente (tenuto aperto con cinghie di fissaggio) quando la piattaforma è sollevata!
85
È assolutamente vietato estendere l'altezza o la portata della piattaforma tramite scale, impalcature o dispositivi analoghi!
85
NON eseguire MAI operazioni di manutenzione sulla macchina a piattaforma sollevata se non si è bloccato prima il gruppo di sollevamento.
85
ISPEZIONARE accuratamente la macchina prima dell'uso, alla ricerca di saldature incrinate, componenti allentati o mancanti, perdite idrauliche, collegamenti allentati o cavi e flessibili danneggiati.
85
VERIFICARE prima dell'uso che tutte le etichette siano al loro posto e leggibili.
85
NON usare MAI la macchina se danneggiata, non funzionante correttamente, o in caso di etichette danneggiate o mancanti.
85
Ignorare qualsiasi dispositivo di sicurezza è assolutamente vietato e potrebbe comportare pericolo per le persone che lavorano sulla piattaforma aerea e in prossimità della stessa.
85
NON caricare mai le batterie in prossimità di scintille o fiamme libere. Il caricamento delle batterie provoca il rischio di emissioni di idrogeno esplosivo.
85
È assolutamente vietato modificare la piattaforma aerea; è possibile soltanto previa approvazione da parte di UpRight.
85
DOPO L'USO, ruotare entrambe le chiavi in posizione di spegnimento (OFF) e rimuoverle per proteggere la piattaforma di lavoro da eventuali impieghi non autorizzati.
85
Indice
86
Introduzione
87
ITALIANO
82
Descrizione generale
87
Figure 1: Serie SL26/30 SL
87
Limitazioni speciali
88
La funzione di sollevamento deve essere utilizzata SOLTANTO quando la piattaforma di lavoro è posizionata su una superficie piana e stabile.
88
Capacità della piattaforma
88
Forza manuale
88
Scala di Beaufort
88
Allarme sovraccarico
88
Comandi e indicatori
89
Figure 2: Comandi e indicatori
89
1 Trasmissione (Alta velocità)
89
2. Trasmissione (Bassa velocità)
89
3. Livellamento
89
4. Pulsante avvisatore acustico
89
5. Pulsante di sollevamento/abbassamento
89
6. Candela a incandescenza
89
7. Avviamento motore
89
8. Pulsante arresto di emergenza
89
9. Display
89
Ispezione di sicurezza preliminare all'uso
90
1. Aprire i moduli e ispezionarli per individuare eventuali danni, perdite di fluido o componenti mancanti.
90
Figure 3: Serbatoio idraulico
90
2. Controllare il livello del fluido idraulico a piattaforma completamente abbassata. Il serbatoio del fluido idraulico si trova...
90
3. Verificare che il livello del liquido della batteria dell'avviatore sia corretto.
90
4. Verificare il livello di carburante diesel a motore spento. Il serbatoio del carburante è situato nel modulo di alimentazione. Aggiungere la quantità di carburante necessaria.
90
5. Verificare che tutte le barriere di protezione siano correttamente posizionate e che tutti i dispositivi di fissaggio siano opportunamente serrati.
90
6. Ispezionare accuratamente la macchina alla ricerca di saldature incrinate e danni strutturali, componenti allentati o mancanti, perdite idrauliche, cavi di comando danneggiati, e collegamenti o bulloni delle ruote allentati.
90
Ispezione delle funzioni del sistema
91
TENERSI A DISTANZA dalla piattaforma di lavoro quando si eseguono i seguenti controlli.
91
Prima di utilizzare la piattaforma di lavoro, ispezionare l'area di lavoro per ricercare eventuali imperfezioni superficiali pericolose, quali fori, dislivelli, protuberanze e detriti.
91
Verificare la presenza di eventuali ostacoli e controllare i conduttori elettrici in TUTTE le direzioni, anche sopra la piattaforma di lavoro.
91
1. Se necessario, spostare la macchina in un'area priva di ostacoli in modo da poterla sollevare completamente.
91
2. Ruotare in posizione di accensione (ON) l'interruttore arresto di emergenza telaio.
91
3. Ruotare in posizione di accensione (ON) l'interruttore arresto di emergenza piattaforma.
91
4. Ruotare l'interruttore a chiave in posizione di accensione (ON).
91
5. Osservare accuratamente il gruppo di sollevamento, il cilindro di sollevamento, i cavi e i flessibili, onde individuare event...
91
6. Premere i pulsanti di sollevamento e attivazione del telaio e sollevare completamente la piattaforma.
91
7. Abbassare parzialmente la piattaforma premendo i pulsanti di abbassamento e attivazione del telaio e verificare che sia emesso l'allarme di discesa.
91
8. Aprire la valvole di discesa di emergenza (v. Figure 4) tirando verso di sé la manopola per verificarne il corretto funzionamento. Quando la piattaforma viene abbassata, rilasciare la manopola.
91
9. Premere l'interruttore arresto di emergenza telaio per verificarne il corretto funzionamento. Tutte le funzioni della macchina dovrebbero essere disattivate. Ruotare l'interruttore arresto di emergenza telaio per ripristinare il sistema.
91
10. Verificare che il percorso sia sgombro da ostacoli (persone, ostruzioni, detriti), in piano, ed in grado di sostenere carichi su ruote.
91
11. Montare la piattaforma e chiudere correttamente l'ingresso.
91
12. Selezionare la modalità di marcia (DRIVE).
91
13. Attivare la levetta dell'interblocco di sicurezza e contemporaneamente portare il joystick in avanti (FORWARD) e indietro (REVERSE) per verificare il controllo della velocità.
91
14. Spingere l'interruttore sterzo a DESTRA e quindi a SINISTRA per verificare il controllo dello sterzo.
91
15. Selezionare la modalità di sollevamento (LIFT). Afferrare il joystick, attivando contemporaneamente la levetta dell'interblo...
91
16. Tirare indietro il joystick. La piattaforma dovrebbe abbassarsi e si dovrebbe sentire il segnale di allarme di discesa.
91
17. Premere l'interruttore arresto di emergenza piattaforma per verificarne il corretto funzionamento. Tutte le funzioni della macchina dovrebbero essere disattivate. Tirare l'interruttore arresto di emergenza piattaforma per ripristinare il sistema.
91
Funzionamento
92
Avviamento del motore
92
1. Montare la piattaforma e chiudere correttamente l'ingresso.
92
2. Abbassare e tenere premuto il pulsante della candela a incandescenza per circa 5 secondi.
92
3. Premere il pulsante di avviamento verde.
92
Spostamento a piattaforma abbassata
92
1. Verificare che il percorso sia sgombro da ostacoli (persone, ostruzioni, fori, dislivelli, protuberanze e detriti), in piano e in grado di sostenere carichi su ruote.
92
2. Verificare che il motore sia avviato e che l'interruttore arresto di emergenza telaio sia in posizione di accensione (ON - estratto).
92
3. Montare la piattaforma e chiudere correttamente l'ingresso.
92
4. Verificare che siano rispettati gli spazi minimi richiesti al di sopra, al di sotto e ai lati della piattaforma.
92
5. Ruotare in posizione di accensione (ON) l'interruttore arresto di emergenza piattaforma.
92
6. Selezionare la modalità di marcia (DRIVE).
92
7. Attivare la levetta dell'interblocco di sicurezza e spostare il joystick in avanti (FORWARD) e indietro (REVERSE) per raggiungere la direzione desiderata. La velocità della macchina varia a seconda della distanza del joystick dal centro.
92
Sterzo
92
1. Ruotare l'interruttore di marcia/sollevamento in posizione di MARCIA (DRIVE).
92
2. Attivare la levetta dell'interblocco di sicurezza e contemporaneamente spingere l'interruttore sterzo verso DESTRA o SINISTRA...
92
Sollevamento della piattaforma
92
1. Scegliere una superficie piana e stabile.
92
2. Selezionare la modalità di sollevamento (LIFT).
92
3. Attivare la levetta dell'interblocco di sicurezza e contemporaneamente spingere in avanti il joystick.
92
4. Se la macchina non è in piano sarà riprodotto l'allarme antiribaltamento e non sarà possibile sollevare o azionare la macchina.
92
5. Se l'allarme antiribaltamento suona, abbassare completamente la piattaforma, sollevarla di circa 600 mm, arrestarla e tenere ...
92
Spostamento a piattaforma sollevata
93
1. Verificare che il percorso sia sgombro da ostacoli (persone, ostruzioni, fori, dislivelli, protuberanze e detriti), in piano e in grado di sostenere carichi su ruote.
93
2. Verificare che siano rispettati gli spazi minimi richiesti al di sopra, al di sotto e ai lati della piattaforma.
93
3. Selezionare la modalità di marcia (DRIVE).
93
4. Attivare la levetta dell'interblocco di sicurezza sul joystick e spostarlo in avanti (FORWARD) e all'indietro (REVERSE) per raggiungere la direzione desiderata. La velocità della macchina varia a seconda della distanza del joystick dal centro.
93
5. Se la macchina non è in piano sarà riprodotto l'allarme antiribaltamento e non sarà possibile sollevarla o azionarla. Se l'al...
93
Abbassamento della piattaforma
93
1. Selezionare la modalità di sollevamento (LIFT).
93
2. Controllare l'area intorno alla base della piattaforma per accertarsi che non vi siano persone a contatto con la macchina. Attivare la levetta dell'interblocco di sicurezza e tirare il joystick per abbassare la piattaforma.
93
3. La piattaforma si arresterà una volta raggiunta l'altezza di sicurezza per la movimentazione senza l'ausilio di dispositivi d...
93
Messa a livello della piattaforma
93
1. Verificare che il percorso sia sgombro da ostacoli (persone, ostruzioni, fori, dislivelli, protuberanze e detriti), in piano e in grado di sostenere carichi su ruote.
93
2. Verificare che siano rispettati gli spazi minimi richiesti al di sopra, al di sotto e ai lati della piattaforma.
93
3. Sollevare la piattaforma di circa 600 mm (2 piedi).
93
4. Tenere premuto il pulsante di livellamento automatico e la levetta dell'interblocco di sicurezza fino a quando la piattaforma non è messa completamente in piano e l'allarme antiribaltamento non è spento.
93
5. In questa situazione sono disponibili esclusivamente le funzioni di sollevamento e di abbassamento.
93
6. Per effettuare l'azionamento, abbassare e riportare la piattaforma alla sua normale inclinazione.
93
Discesa di emergenza
94
Figure 4: Valvola di discesa di emergenza
94
Manopola per discesa di emergenza
94
Se la piattaforma non si abbassa, NON salire MAI sul gruppo di sollevamento.
94
SL26/30 Speed Level
94
1. Aprire la valvola di discesa di emergenza tenendo tirata la maniglia.
94
2. Per chiuderla, rilasciare la manopola. Non è possibile sollevare la piattaforma se la valvola di discesa di emergenza è aperta.
94
Bloccaggio del gruppo di sollevamento
98
1. Parcheggiare la piattaforma di lavoro su un terreno piano e stabile e lasciare il motore in funzione.
98
2. Verificare che l'interruttore di arresto di emergenza telaio sia in posizione di accensione (ON).
98
3. Tenere premuti i pulsanti di sollevamento e attivazione del telaio per sollevare la piattaforma di circa 305 mm.
98
4. Collocare un supporto con un valore nominale minimo di 1814 kg tra il montante inferiore e il telaio, proprio dietro all'asse anteriore.
98
5. Tenere premuti i pulsanti di abbassamento e attivazione del telaio per abbassare la piattaforma fino a quando il supporto non è fissato saldamente tra il montante inferiore e il telaio.
98
Rimozione
98
1. Tenere premuti i pulsanti di sollevamento e attivazione del telaio per sollevare la piattaforma fino a quando è possibile rimuovere il supporto.
98
2. Rimuovere il supporto.
98
3. Tenere premuti i pulsanti di abbassamento e attivazione del telaio per abbassare completamente la piattaforma.
98
Manutenzione delle batterie
99
Pericolo: miscela di gas esplosivi. Tenere le batterie lontano da scintille, fiamme e materiali fumogeni.
99
Indossare sempre occhiali protettivi quando si lavora in prossimità delle batterie.
99
Il liquido della batteria è molto corrosivo. Se si rovescia accidentalmente il liquido, risciacquare accuratamente con acqua pulita.
99
Caricamento delle batterie
99
Programma di ispezione e manutenzione
101
Prima di eseguire interventi di manutenzione preventiva, prendere confidenza con il funzionamento della macchina.
101
Lista di controllo giornaliera per la manutenzione preventiva
101
Legenda della tabella Manutenzione
101
Rapporto di manutenzione preventiva
101
Specifiche
102
