Page 24 Guidedel’opérateur
068017-021 UL25, UL32 et UL40 Installation des stabilisateurs
I
NSTALLATION DES STABILISATEURS

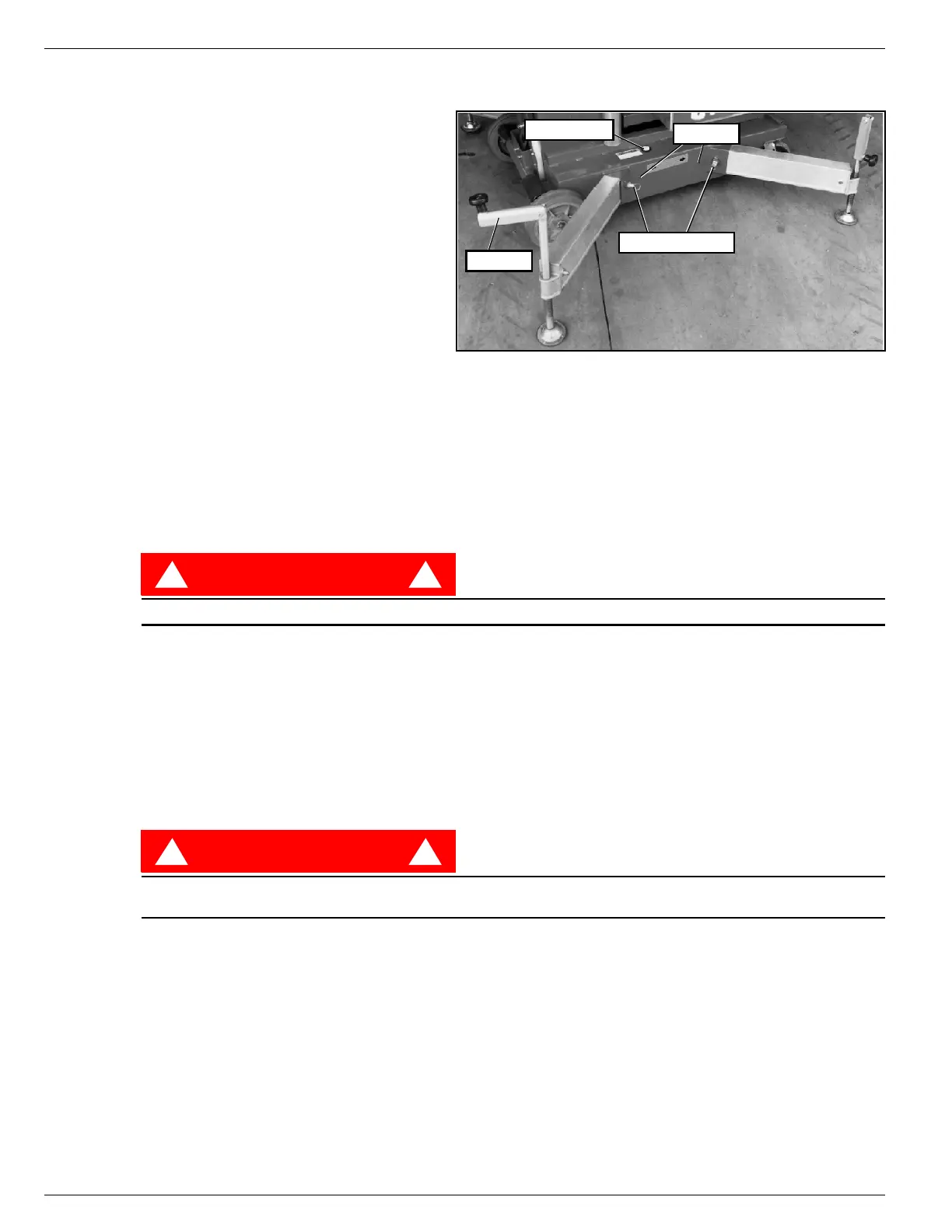

Figure 3 :
Installation des stabilisateurs
1. Retirer les stabilisateurs de la position
de rangement sur les côtés du mât.
2. Insérer les stabilisateur dans les
réceptacles de la base (figure 1).
3. Pousser jusqu’à ce que l’axe de
verrouillage s’engage dans le trou de
l’extrémité du stabilisateur. Tirer sur le
stabilisateur pour s’assurer que l’axe
est bien engagé.
4. Répéter l’opération ci-dessus pour les
stabilisateurs restants. S’assurer que
les quatre (4) axes de verrouillage sont
engagés.
5. Mettre la base de niveau en centrant la bulle du niveau orbital par ajustement des crics à vis (tourner
vers la droite) de l’extrémité de chaque stabilisateur. NE PAS relâcher la tension d’un stabilisateur (en
tournant la manivelle vers la gauche) pour mettre la base de niveau.
6. Chacun des quatre (4) pieds des stabiliasteurs doit s’appuyer fermement sur une surface ferme et tous
les témoins lumineux des stabilisateurs doivent être allumés avant d’élever la plate-forme.
T
ESTDEVERROUILLAGEDESÉCURITÉ
DANGER
! !
NE JAMAIS effectuer ce test depuis la plate-forme.
1. Installer correctement les quatre (4) stabilisateurs et mettre la base de niveau.
2. Relâcher la tension d’un (1) des stabilisateurs en tournant la manivelle du cric à vis vers la gauche,
jusqu’à ce que le témoin lumineux s‘éteigne.
3. En se tenant debout sur le sol, actionner les commandes d’élévation de la base. La plate-forne ne
devrait pas s’élever.
4. Remettre la base de niveau.
5. Répéter les étapes 2, 3 et 4 de façon à tester chacun des quatre (4) stabilisateurs.
DANGER
! !
NE PAS utiliser une machine qui s’élève alors que la tension d’un stabilisateur àété relâchée.
La machine doit être réparée avant d’êtreremiseenservice.
Cric à vis
Axe de verrouillage
Témoins
Niveau à bulle
