Seite 42 Betriebsanleitung
068017-021 UL25, UL32 und UL40 Hilfsstützenmontage
H
ILFSSTÜTZENMONTAGE

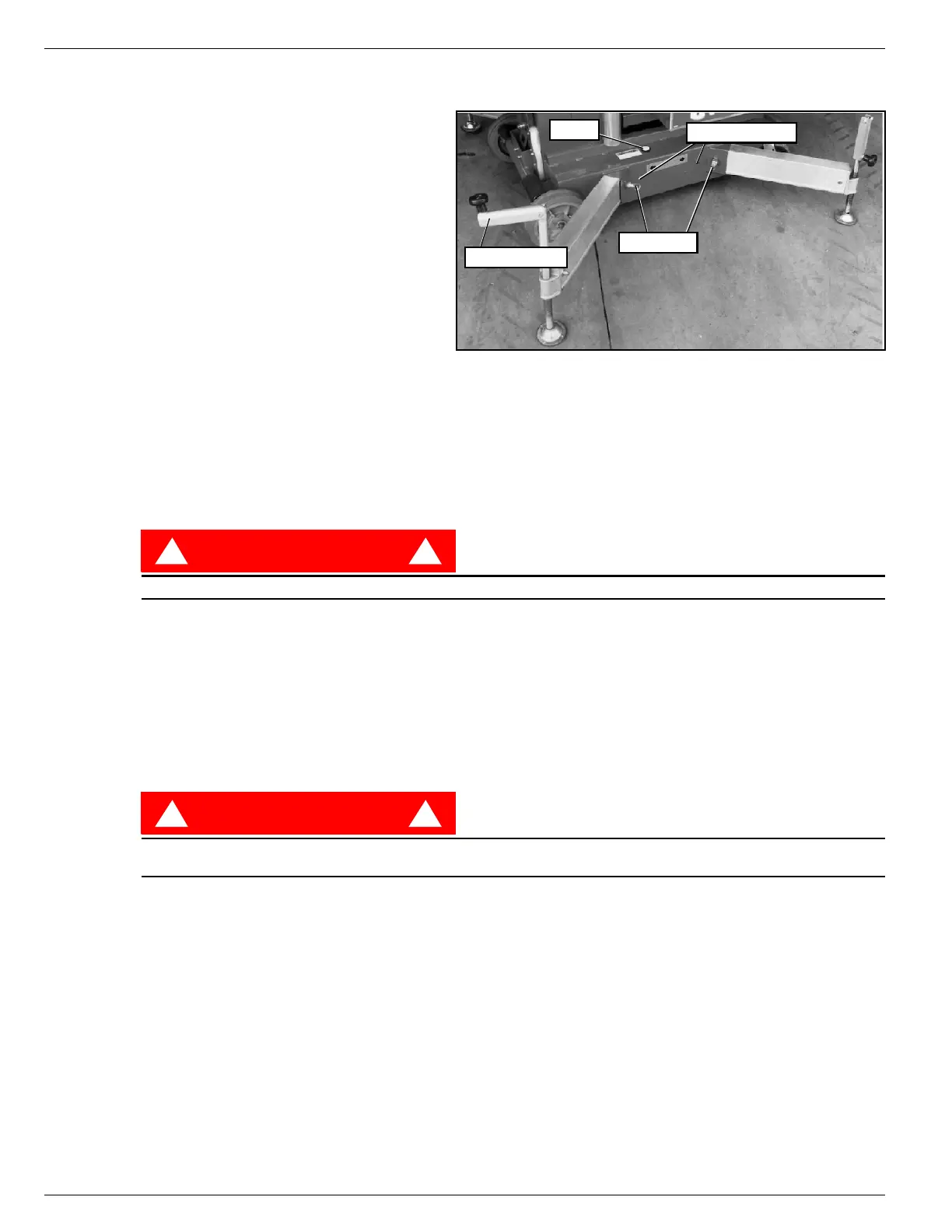

Abbildung 3:
Hilfsstützen montieren
1. Die Hilfsstützen aus der Lagerposition an
den Seiten des Mastes entfernen.
2. In den Hilfsstützensockel im Fahrwerk
einsetzen (Abbildung 1).
3. Solange drücken, bis der Sperrbolzen in
der Öffnung am Ende der Hilfsstütze
einrastet. Das Einrasten durch Ziehen
der Hilfsstütze nach außen prüfen.
4. Vorangegangene Schritte für alle
anderen Hilfsstützen wiederholen. Alle
vier (4) Sperrbolzen müssen eingerastet
sein.
5. Das Fahrwerk durch Zentrierung der
Blase der Libelle auf dem Fahrwerk ausrichten, dazu die Schraubspindeln (im Uhrzeigersinn drehen) am
Ende jeder Hilfsstütze nachstellen. Beim Ausrichten des Fahrwerks darf die Spannung (durch Drehen
entgegengesetzt dem Uhrzeigersinn) an einer Hilfsstütze NICHT beseitigt werden.
6. Bevor die Arbeitsbühne hochgefahren werden kann, müssen alle vier (4) Klötze der Schraubspindeln auf
festen Boden stehen und die Anzeigeleuchten aller Hilfsstützen leuchten.
T
EST DER
S
ICHERHEITSVERRIEGELUNG
GEFAHR
! !
Diesen Test NIEMALS von der Arbeitsbühne ausführen.
1. Alle vier (4) Hilfsstützen richtig montieren und das Fahrwerk ausrichten.
2. Die Spannung an einer (1) Hilfsstütze beseitigen, indem die Schraubspindel nach links gedreht wird, bis die
Anzeigeleuchte nicht mehr leuchtet.
3. Steht die Maschine auf festen Boden, am Steuerpult die Arbeitsbühne hochfahren lassen.
Die Arbeitsbühne sollte nicht hochfahren.
4. Das Fahrwerk neu ausrichten.
5. Schritte 2, 3 und 4 wiederholen, bis alle vier (4) Hilfsstützen getestet sind.
GEFAHR
! !
KEINE Maschine einsetzen, die hochfährt, wenn eine Hilfsstütze nicht mehr auf den Boden drückt. Die
Maschine muss vor Benutzung repariert sein.
Schraubspindel
Sperrbolzen
Libelle
Anzeigeleuchten
