V2 AYROS1500-I User Manual

ITALIANO
- 9 -

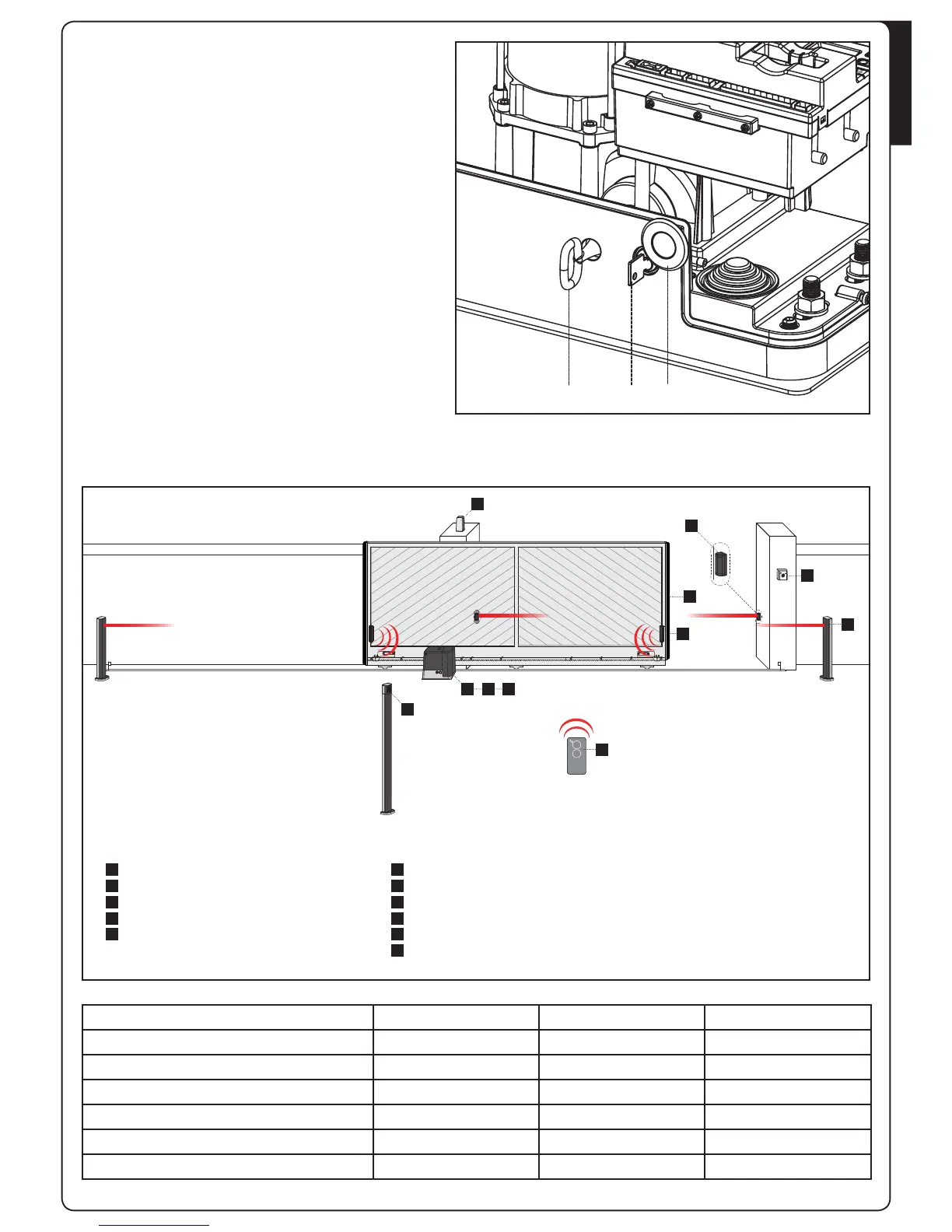

3.5 - SBLOCCO MOTORE
In caso di mancanza di corrente elettrica, il cancello può
essere sbloccato agendo sul motore:
1. Aprire il copriserratura J presente sul lato frontale del
motore
2. Inserire la chiave K nella serratura e girare in senso
orario per aprire l’accesso allo sblocco posto a lato
3. Inserire la chiave L nel foro e ruotare in senso orario fino
a finecorsa
4. A questo punto è possibile muovere manualmente il
cancello
Per ripristinare l’automazione procedere come segue:
1. Portare il cancello in posizione di chiusura completa
2. Ruotare la chiave L in senso antiorario fino a finecorsa
ed estrarla
3. Ruotare la chiave K in senso antiorario in modo da
chiudere l’accesso allo sblocco ed estrarla
4. Coprire la serratura con lo sportello J.
3.6 - SCHEMA D’INSTALLAZIONE
L K J
1 3 E
5
4
A
B
F
D
2
C
LUNGHEZZA DEL CAVO < 10 metri da 10 a 20 metri da 20 a 30 metri
Alimentazione 230V 3G x 1,5 mm
2
3G x 1,5 mm
2
3G x 2,5 mm
2
Fotocellule (TX) 2 x 0,5 mm
2
2 x 0,5 mm
2
2 x 0,5 mm
2
Fotocellule (RX) 4 x 0,5 mm
2
4 x 0,5 mm
2
4 x 0,5 mm
2
Selettore chiave 2 x 0,5 mm
2
2 x 0,5 mm
2
2 x 0,5 mm
2
Lampeggiante 2 x 1,5 mm
2
2 x 1,5 mm
2
2 x 1,5 mm
2
Antenna (integrata nel lampeggiante) RG174 RG174 RG174
A
B
C
D
E
F
1
2
3
4
5
Selettore chiave
Fotocellule a colonna
Selettore digitale via radio a colonna
Coste di sicurezza
Modulo WES-ADI (gestione coste via radio)
Sensori WES
Motore
Trasmettitore
Modulo ricevitore
Fotocellule
Lampeggiante
COMPONENTI ACCESSORI AGGIUNTIVI
