V2 CU1 User Manual

ITALIANO
- 14 -
TRASMETTITORI DELLA SERIE
DEV-T1
Utilizzando un trasmettitore della serie DEV-T1 è possibile attivare
la procedura di memorizzazione dei trasmettitori.
MEMORIZZAZIONE DEI TRASMETTITORI
m ATTENZIONE: il primo trasmettitore che si memorizza
determina la direzione di movimento del motore.
Per memorizzare un trasmettitore TX1 in una centrale
vergine procedere come segue:
1. Alimentare solo la centrale da programmare
2. Premere e tenere premuto (per circa 5 secondi) il tasto P4
del telecomando TX1 fino a quando il motore comincia a
muoversi in una direzione
3. Rilasciare il tasto P4: il motore si ferma
4. Premere i pulsanti UP o DOWN secondo la direzione in cui si
muoveva l’avvolgibile prima di fermarsi:
- se l’avvolgibile saliva premere il tasto UP; direzione
acquisita: tasto UP fa salire l’avvolgibile, tasto DOWN fa
scendere l’avvolgibile
- se l’avvolgibile scendeva premere il tasto DOWN; direzione
acquisita: tasto DOWN fa scendere l’avvolgibile, tasto UP
fa salire l’avvolgibile.
5. Provare ad azionare l’avvolgibile e verificare che funzioni
secondo la logica sopra descritta. Se la logica è invertita è
necessario cancellare tutti i codici memorizzati e ripetere le
precedenti operazioni.
Per aggiungere un altro trasmettitore TX2 nella centrale
è necessario avere a disposizione un telecomando
precedentemente memorizzato (TX1) e procedere con i
seguenti punti:
1. Premere e tenere premuto, per circa 5 secondi, il tasto P4 del
trasmettitore TX1 fino a quando il motore comincia a muoversi
2. Rilasciare il tasto P4, il motore si ferma
3. Premere il tasto UP o DOWN del TX2: il trasmettitore viene
memorizzato con la stessa logica del TX1
CANCELLAZIONE DEI TRASMETTITORI
Per cancellare i trasmettitori è necessario utilizzare un
trasmettitore PROTEO, DUO, ARTEMIS o ADLER e seguire la
procedura di cancellazione dedicata.

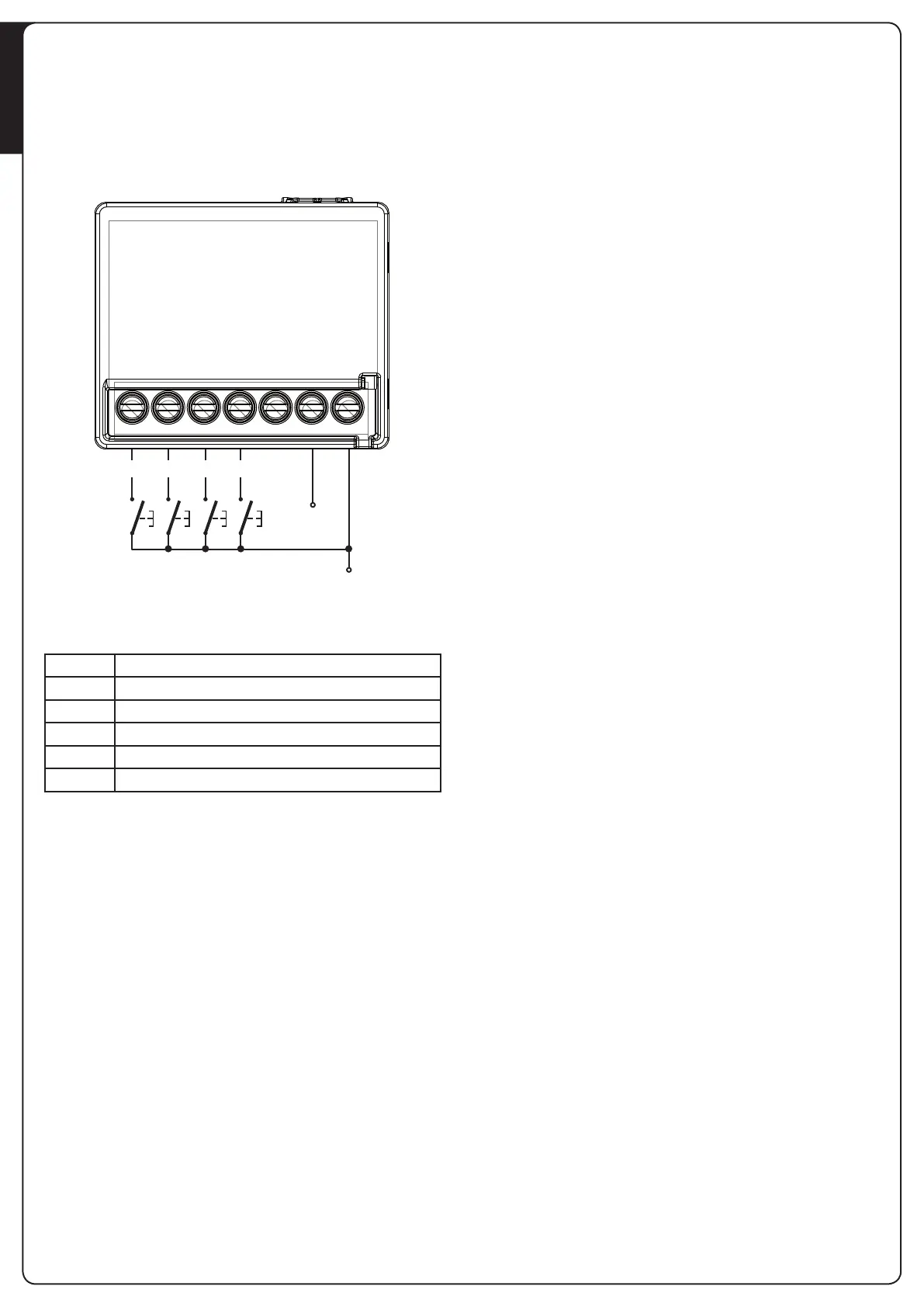

N
L
P1 P2
P3 P4
P1 Ingresso pulsante UP
P2 Ingresso pulsante STOP
P3 Ingresso pulsante DOWN
P4 Attivazione della fase di memorizzazione codici
N Neutro alimentazione
L Fase alimentazione
La pressione combinata dei tre pulsanti P1,P2,P3 permette
l’attivazione delle seguenti funzioni sulla centrale di comando:
P2 + P1 - Attivazione del sensore di sole
P2 + P3 - Disattivazione del sensore di sole
P1 + P3 - Trasmette il comando STOP
NOTA: la pressione combinata dei pulsanti deve essere mantenuta
fino a quando la centrale segnala la ricezione del comando con il
movimento del motore o l’attivazione del relè.
