EMETTEURS DE LA SERIE
PROTEO / DUO
En utilisant un émetteur de la série PROTEO / DUO, il est possible
modifier les fonctions de la centrale qui contrôle le moteur
tubulaire.
L’émetteur est équipé avec un dip-switch à 10 interrupteurs grâce
auquel il est possible modifier les fonctions désirées : mettre
sur ON l’interrupteur correspondant à la fonction qu’on veut
programmer et suivre attentivement le procédé dédié.
ATTENTION: Tous les autres interrupteurs doivent être sur
OFF.
SWITCH 1 : MÉMORISATION DES ÉMETTEURS
m ATTENTION: le premier émetteur qu’on mémorise
détermine la direction de mouvement du moteur.
Pour mémoriser un émetteur TX1 dans une centrale vierge
suivre ce procédé :
1. Alimenter seulement l’armoire de commande à programmer.
2. Régler en position ON le switch 1 de l’émetteur TX1
3. Seul émetteurs à canaux multiples: appuyer plusieurs fois la
touche SELC de l’émetteur TX1 jusqu’à visualiser par les leds le
canal désiré.
4. Appuyer et maintenir appuyé (pour 5 secondes environs) la
touche PROG de l’émetteur TX1 jusqu’à quand le moteur
bouge dans une direction.
5. Relâcher la touche PROG : le moteur s’arrêt.
6. Appuyer les touches UP ou DOWN selon la direction dans
laquelle le moteur se bougeait avant de s’arrêter :
- si le store montait, appuyer sur la touche UP ; direction
acquise: la touche UP fait monter le store, la touche
DOWN fait descendre le store;
- si le store descendait, appuyer sur la touche DOWN;
direction acquise: la touche DOWN fait descendre le store,
la touche UP fait monter le store.
7. Régler en position OFF le switch 1.
8. Essayer d’actionner le store et vérifier qu’il marche selon la
logique décrite. Si la logique est inversée, il est nécessaire
effacer tous les codes mémorisés (voir Switch 3) et répéter les
opérations précédentes.
Pour ajouter un autre émetteur TX2 à la centrale il
est nécessaire avoir à disposition une télécommande
précédemment mémorisée et suivre ce procédé:
1. Seul émetteurs à canaux multiples: appuyer plusieurs fois la
touche SELC de l’émetteur TX1 jusqu’à visualiser par les leds le
canal désiré.
2. Seul émetteurs à canaux multiples: appuyer plusieurs fois la
touche SELC du nouvel émetteur TX2 jusqu’à visualiser par les
leds le canal à mémoriser.
3. Positionner le store à mi-hauteur avec le TX1.
4. Régler en position ON le switch 1 de l’émetteur TX1.
5. Appuyer et maintenir appuyé, pour 5 secondes environs, la
touche PROG du TX1 jusqu’à quand le moteur bouge.
6. Relâcher la touche PROG, le moteur s’arrêt.
7. Appuyer la touche UP ou DOWN du TX2 : l’émetteur est
mémorisé avec la même logique du TX1.

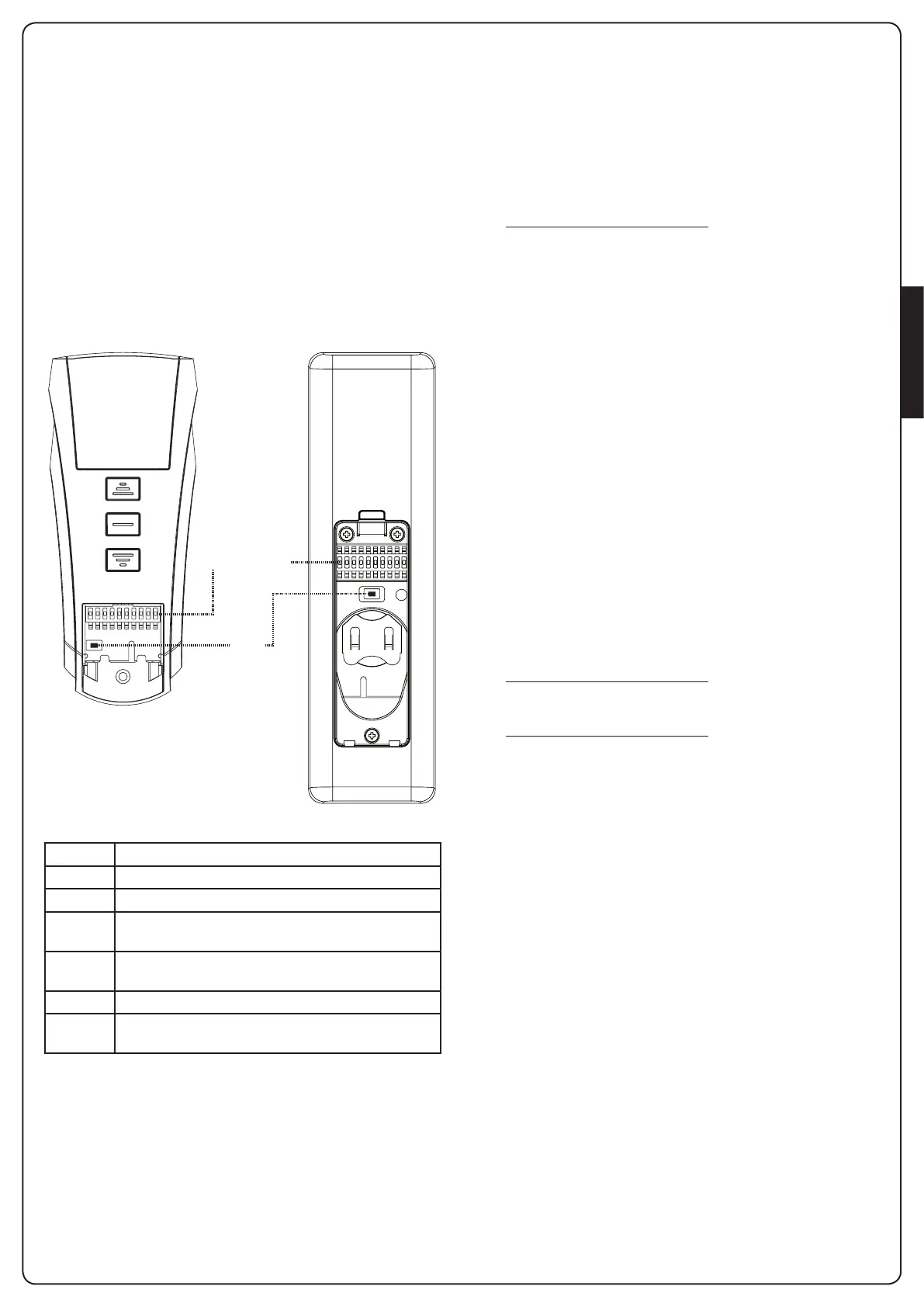

DIP-SWITCHES
PROG
SWITCH FUNCTION
1 Mémorisation des émetteurs
3 Effacement total de tous les émetteurs mémorisés
7 Programmation du niveau d'intervention du capteur
de vent
8 Programmation du niveau d'intervention du capteur
de soleil
10 Programmation du niveau de température
2 - 4 - 5
6 - 9
Non utilisé
