INSTALAÇÃO DOS FIMS DE CURSOS MECÂNICOS

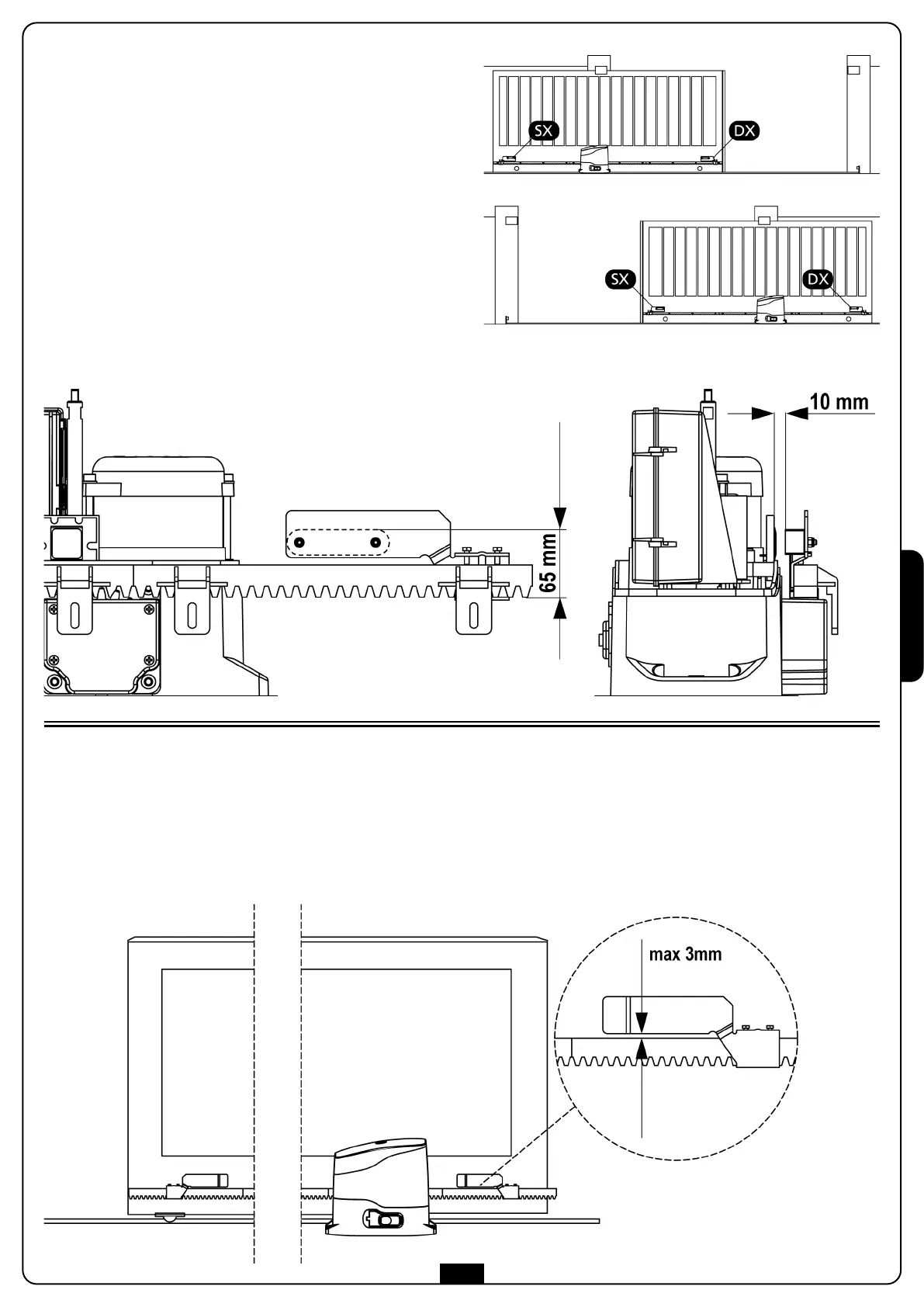

Instalar os fim de curso na cremalheira conforme o esquema e aplica-los com os parafusos enviados juntamente.
Atenção: verificar que a pata do fim de curso trabalha de maneira eficaz com a mola do fim de curso do motor.
Se não for o caso deverá acrescentar um alto entre a cremalheira e os suportes par respeitar as quotas do esquema.
INSTALAÇÃO DOS FINS DE
CURSO MAGNÉTICOS
Instalar o suporte magnético fornecido na cremalheira de modo
a que, nas posições de máxima abertura e fecho, o íman fique
p
osicionado à altura do sensor magnético colocado atrás da
tampa (o mais perto possível dessa mesma tampa).
Os ímanes fornecidos são de cores diferentes de forma a serem
distinguidos:
ÍMAN AZUL = FIM DE CURSO DIREITO (DX)
ÍMAN VERMELHO = FIM DE CURSO ESQUERDO (SX)
O
tipo de fim de curso (DIREITO / ESQUERDO) depende da
posição do fim de curso em relação ao motor,
independentemente do sentido da abertura.
