ITALIANO
ATTENZIONE! TUTTI I CAVI UTILIZZATI PER L’INSTALLAZIONE DEVONO ESCLUSIVAMENTE ESSERE CAVI MARCATI T100°C.

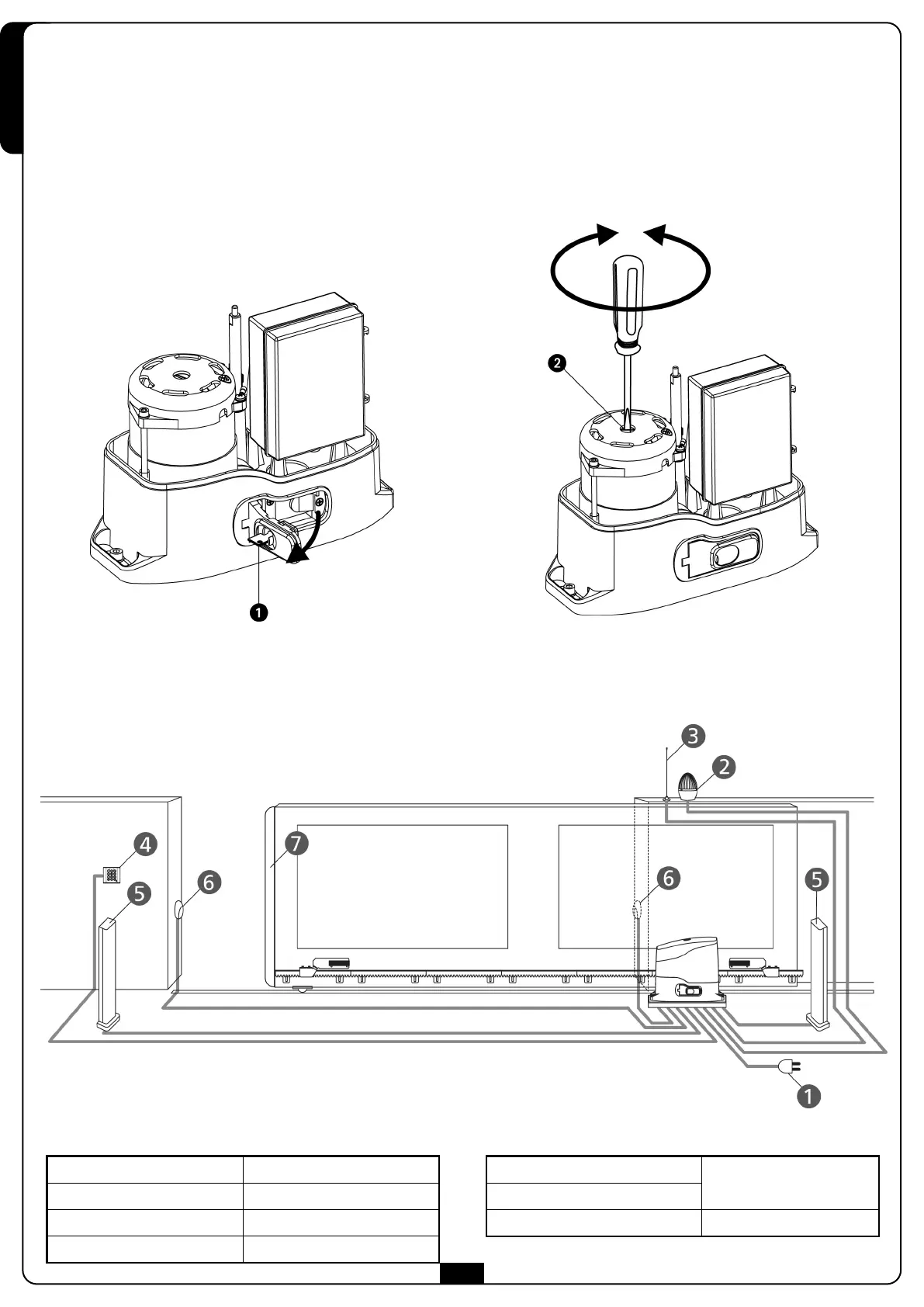

SCHEMA D’INSTALLAZIONE
Alimentazione
cavo 3 x 1,5 mm
2
Lampeggiante
cavo 2 x 1,5 mm
2
Antenna
cavo RG-58
Selettore chiave o digitale
cavo 2 x 1 mm
2
Fotocellule interne
cavo 4 x 0,5 mm
2
(RX)
cavo 2 x 0,5 mm
2
(TX)
Fotocellule esterne
Costa di sicurezza (EN 12978)
-
SBLOCCO MOTORE
In caso di mancanza di corrente elettrica, il cancello può essere
sbloccato agendo sul motore. Inserire la chiave in dotazione nella
serratura 1 presente sul lato frontale del motore, compiere 1/4 di
giro ed aprire completamente lo sportello in plastica.
Per ripristinare l’automazione è sufficiente richiudere lo sportello,
ruotare nuovamente la chiave in posizione di chiusura e coprire
la serratura per mezzo dell’apposita protezione in plastica a
scorrimento.
A
TTENZIONE: Nel caso in cui il cancello superi il suo
limite di corsa, andando in battuta contro il fermo di
arresto (es. errata regolazione dei finecorsa) e sia
necessario lo sblocco manuale, prima di utilizzare la
procedura sopra descritta, riposizionare l'anta agendo
manualmente sull' albero rotore 2 per mezzo di un
cacciavite.
6
