DESCRIÇÃO DO QUADRO
ELÉCTRICO
O quadro eléctrico digital Pd8 é um produto inovador da
V2 S.p.A, que garante segurança e fiabilidade para a automatização
de portões de correr. A concepção do Pd8 tinha por objectivo
criar um produto que se adaptasse a todas as exigências, com
um quadro eléctrico extremamente versátil que satisfizesse todos
os requisitos necessários para uma instalação funcional e eficiente.
O Pd8 é dotado de um visor que permite, não só uma fácil
programação como também a constante visualização do estado
das entradas; além disso, a estrutura com menus permite
programar, de forma simples, os tempos de operação e as lógicas
de funcionamento.
N
a observância das normas europeias em matéria de segurança
eléctrica e compatibilidade electromagnética (EN 60335-1,
EN 50081-1 e EN 50082-1), o Pd8 é caracterizado pelo total
isolamento eléctrico do circuito de baixa tensão (incluindo os
m
otores) a partir da tensão de rede.
Outras características:
• Controlo automático para a comutação dos relés a correntes
nulas.
• Ajuste da potência mediante o corte da curva sinusoidal.
• Detecção de obstáculos ao monitorizar a tensão no
condensador de arranque.
• Codificação automática dos tempos de operação.
• Teste dos dispositivos de segurança (fotocélulas e triacs) antes
de cada abertura.
• Desactivação das entradas de segurança através do menu de
configuração: não é necessário ligar em ponte os bornes
relativos à segurança que não foi instalada, basta desactivar a
função do respectivo menu.
INSTALAÇÃO
A instalação do quadro eléctrico, dos dispositivos de segurança e
dos acessórios deve ser feita com a alimentação desligada.
ALIMENTAÇÃO
O quadro eléctrico deve ser alimentado por uma tensão de
230V - 50 Hz (120V - 50/60Hz para os modelos de 120V),
protegido por um interruptor magnetotérmico diferencial em
conformidade com as normas da lei em vigor.

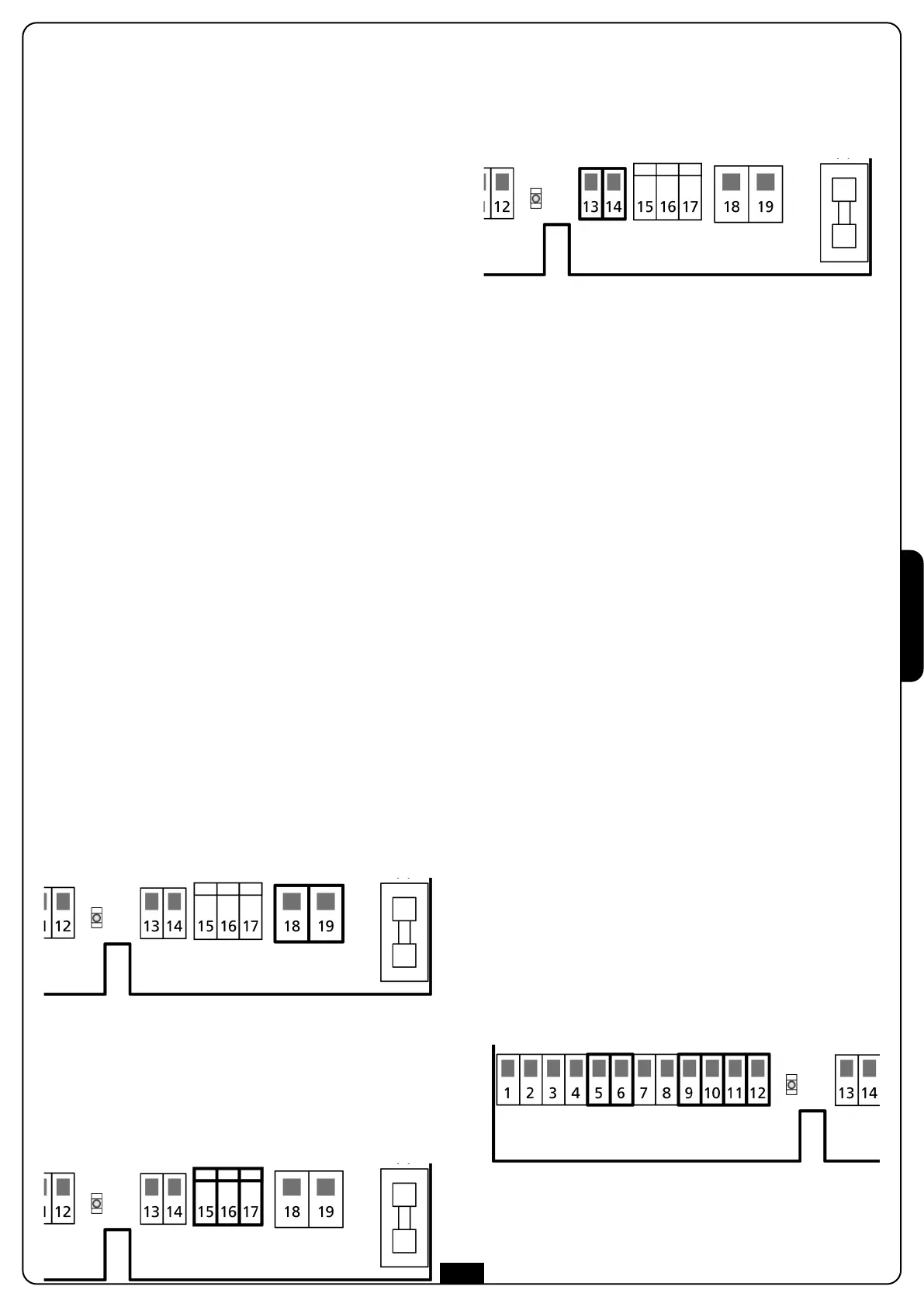

Ligar os cabos de alimentação aos bornes 18 e 19 do quadro
eléctrico Pd8.
MOTOR
O quadro eléctrico Pd8 gera um motor assíncrono em corrente
alternada. A potência máxima fornecida é de 700W.
O motor já vem ligado aos bornes 15, 16 e 17 com um conector
polarizado.
ATENÇÃO: Nunca inverter o conector
LUZ DE SINALIZAÇÃO
O quadro eléctrico Pd8 prevê a utilização de uma luz de
sinalização de 230V 40W (120V - 40W para o modelo Pd8-120V)
com intermitência interna.
Ligar os cabos da luz de sinalização aos bornes 13 e 14 do
quadro eléctrico.
FOTOCÉLULAS
Conforme o borne ao qual estão ligadas, o quadro eléctrico
divide as fotocélulas em duas categorias:
• Fotocélulas de tipo 1: são instaladas na parte de dentro do
portão e estão activas durante a fase de abertura e de fecho.
Em caso de intervenção das fotocélulas de tipo 1, o quadro
eléctrico fecha o portão: logo que o raio das fotocélulas
estiver livre, o quadro eléctrico abre completamente o portão.
ATENÇÃO: As fotocélulas de tipo 1 devem ser
instaladas de forma a cobrir inteiramente a área de
abertura do portão.
• Fotocélulas de tipo 2: são instaladas na parte de fora do
portão e estão activas apenas durante a fase de fecho.
Em caso de intervenção das fotocélulas de tipo 2, o quadro
eléctrico reabre imediatamente o portão sem esperar pelo seu
desprendimento.
O quadro eléctrico Pd8 fornece uma alimentação de 24VAC para
as fotocélulas e pode efectuar um teste do seu funcionamento
antes de iniciar a abertura do portão. Os bornes de alimentação
para as fotocélulas estão protegidos por um fusível electrónico
que interrompe a corrente em caso de sobrecarga.
• Ligar os cabos de alimentação dos emissores das fotocélulas
entre os bornes 11 e 12 do quadro eléctrico.
• Ligar os cabos de alimentação dos receptores das fotocélulas
entre os bornes 10 e 11 do quadro eléctrico.
• Ligar a saída dos receptores das fotocélulas de tipo 1 entre os
bornes 5 e 9 do quadro eléctrico e a saída dos receptores das
fotocélulas de tipo 2 entre os bornes 6 e 9 do quadro eléctrico.
Utilizar as saídas com um contacto normalmente fechado.
ATENÇÃO:
• Caso se instalem vários pares de fotocélulas do mesmo tipo,
as suas saídas devem ser ligadas em série.
• Caso se instalem fotocélulas de reflexão, a alimentação deve
estar ligada aos bornes 11 e 12 do quadro eléctrico para
poder efectuar o teste de funcionamento.
