PORTUGUÊS
120

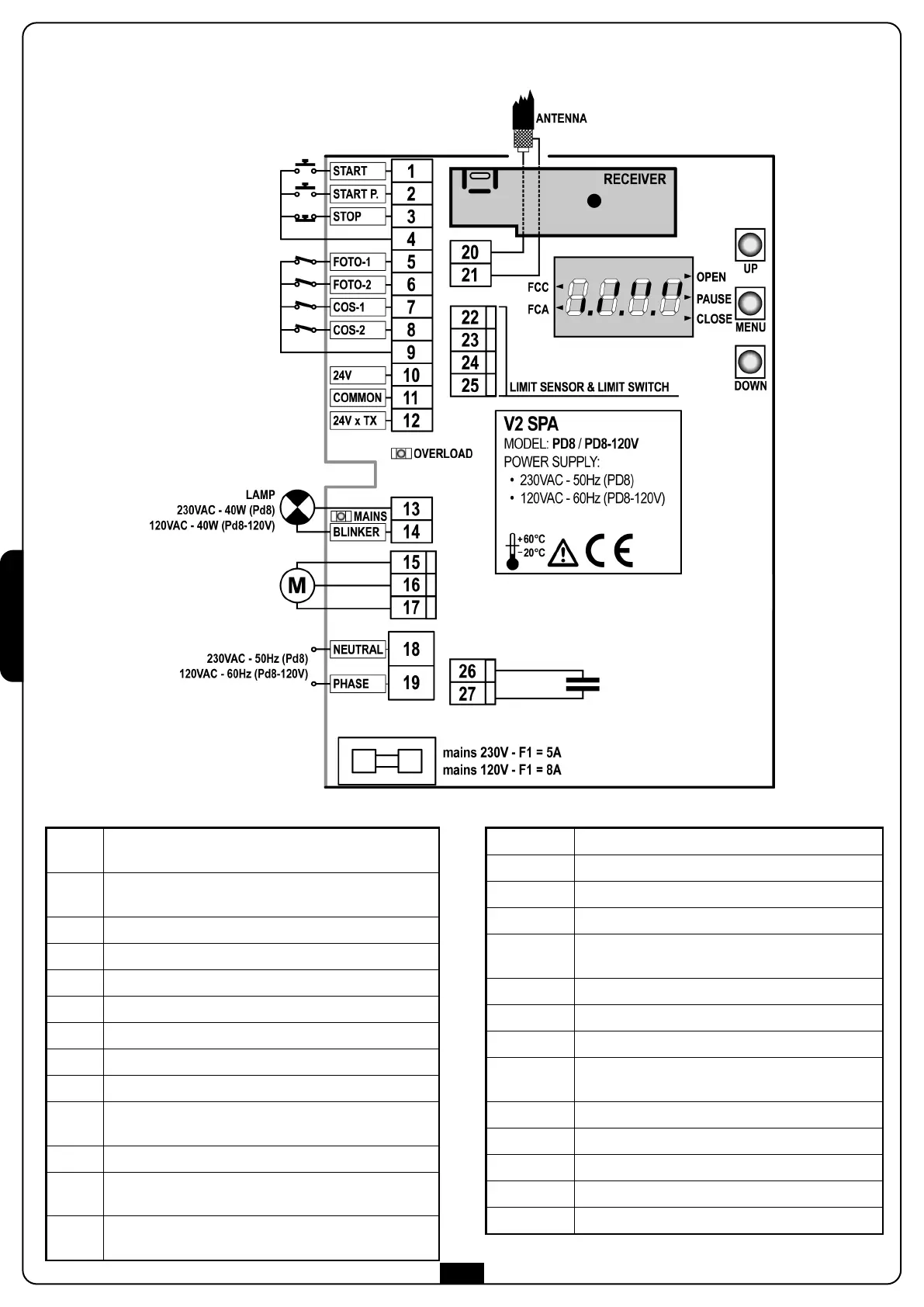

TABELA DE LIGAÇÕES ELÉCTRICAS
1
Comando de abertura para a ligação dos dispositivos
tradicionais com contacto N.A.
2
Comando de abertura pedonal para a ligação dos
dispositivos tradicionais com contacto N.A.
3 Comando de STOP. Contacto N.F.
4 Comum (-)
5 Fotocélulas tipo 1. Contacto N.F.
6 Fotocélulas tipo 2. Contacto N.F.
7 Bandas de segurança tipo 1 (fixas). Contacto N.F.
8 Bandas de segurança tipo 2 (móveis). Contacto N.F.
9 Comum (-)
10 - 11
Saída alimentação 24 VAC para fotocélulas e outros
acessórios
11 - 12 Alimentação TX fotocélulas para teste de funcionamento
13 - 14
Luz de sinalização
230VAC 40W (Pd8) / 120VAC 40W (Pd8-120V)
15 - 16
- 17
Motor
18 Neutro alimentação 230VAC / 120VAC
19 Fase alimentação 230VAC / 120VAC
20 Central antena
21 Blindagem antena
22 - 23 -
24 - 25
Detector fim de curso
26 - 27 Condensador
F1 5A (Pd8) / 8A (Pd8-120V)
MAINS Assinala que o quadro eléctrico está alimentado
OVERLOAD
Assinala que há sobrecarga na alimentação dos
acessórios
FCC Assinala a activação dos fins de curso de fecho
FCA Assinala a activação dos fins de curso de abertura
OPEN Abertura em curso
PAUSE Pausa (portão aberto)
CLOSE Fecho em curso
