DEUTSCH
144
E

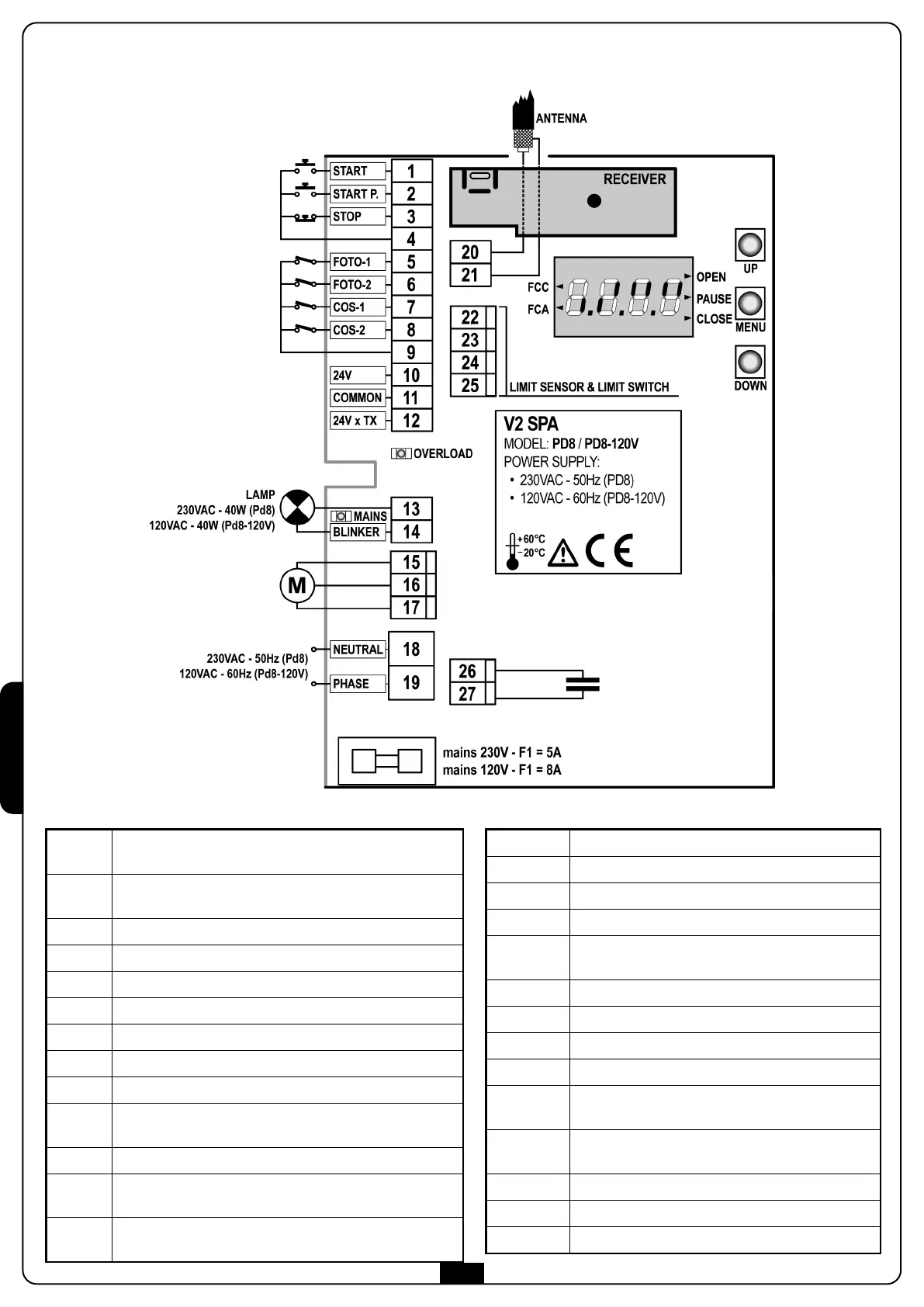

LEKTRISCHÄSVERBINDUNGSTABELLE
1
Öffnungsbefehl für die Anschlüsse der traditioneller
Steuervorrichtungen mit NO-kontakt
2
Öffnungsbefehl Fußgängerdur-chgang für die Anschlüsse
der traditioneller Steuervorrichtungen mit NO-kontakt
3 Befehl STOP. NC-Kontakt
4 Gemeinsames (-)
5 Fotozellen Typ 1. NC-Kontakt
6 Fotozellen Typ 2. NC-Kontakt
7 Kontaktleisten Typ 1 (fest). NC-Kontakt
8 Kontaktleisten Typ 2 (beweglich). NC-Kontakt
9 Gemeinsames (-)
10 - 11
Versorgungsausgang 24 VAC für Fotozellen und anderes
Zubehör
11 - 12 Versorgung TX Fotozellen für den Funktionstest
13 - 14
Blinkvorrichtung
230VAC 40W ( Pd8) / 120VAC 40W ( Pd8-120V)
15 - 16 -
17
MOTOR
18 Nulleiter Versorgung 230VAC / 120VAC
19 Phase Versorgung 230VAC / 120VAC
20 Zentrale Antenne
21 Entstörung Antenne
22 - 23 -
24 - 25
Magnetischen Schaltersensor
26 - 27 Kondensator
F1 5A (Pd8) / 8A (Pd8-120V)
MAINS Licht an wenn die Steuerung gespeist ist
OVERLOAD Licht wenn es gibt ein Zubehörüberlast Speisung an
FCC
Die ““ anzeiget den Entschalteraktivierung
(Schließen)
FCA
Die ““ anzeiget den Entschalteraktivierung
(Offen)
OPEN Öffnungsphase läuft
PAUSE Pause (Tor geöffnet)
CLOSE Schließphase läuft
