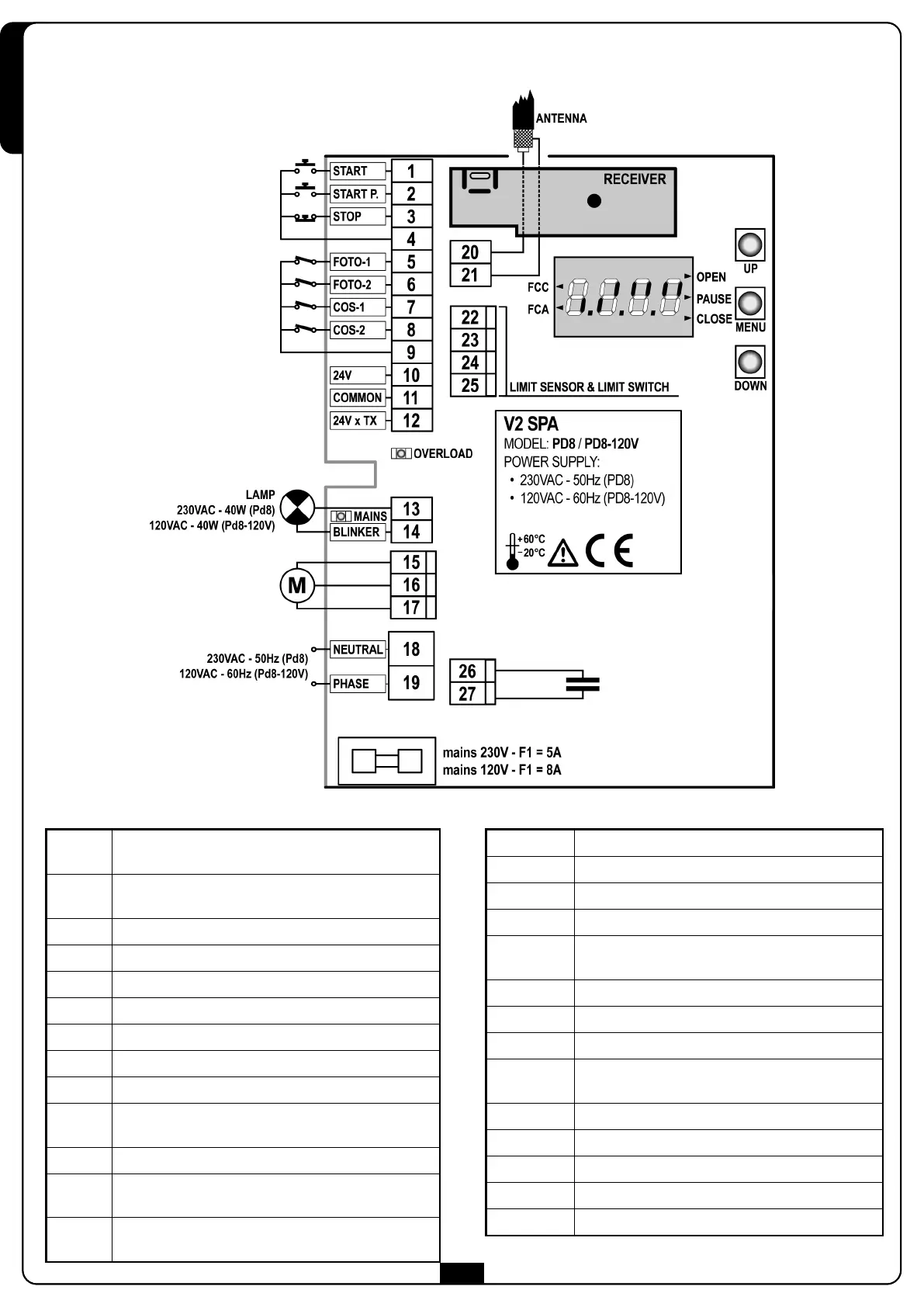

ABELLA COLLEGAMENTI ELETTRICI
1
Comando di apertura per il collegamento di
dispositivi tradizionali con contatto N.A.
2
Comando di apertura pedonale per il collegamento
di dispositivi tradizionali con contatto N.A.
3 Comando di STOP. Contatto N.C.
4 Comune (-)
5 Fotocellula di tipo 1. Contatto N.C.
6 Fotocellula di tipo 2. Contatto N.C.
7 Coste di tipo 1 (fisse). Contatto N.C.
8 Coste di tipo 2 (mobili). Contatto N.C.
9 Comune (-)
10 - 11
Uscita alimentazione 24VAC per fotocellule ed altri
accessori
11 - 12 Alimentazione TX fotocellule per Test funzionale
13 - 14
Lampeggiante
230VAC 40W (Pd8) / 120VAC 40W (Pd8-120V)
15 - 16 -
17
Motore
18 Neutro alimentazione 230VAC / 120VAC
19 Fase alimentazione 230VAC / 120VAC
20 Centrale antenna
21 Schermatura antenna
22 - 23 -
24 - 25
Sensore finecorsa
26 - 27 Condensatore
F1 5A (Pd8) / 8A (Pd8-120V)
MAINS Segnala che la centrale è alimentata
OVERLOAD
Segnala un sovraccarico sull’alimentazione
degli accessori
FCC Segnala l’attivazione del finecorsa di chiusura
FCA Segnala l’attivazione del finecorsa di apertura
OPEN Apertura in corso
PAUSE Pausa (cancello aperto)
CLOSE Chiusura in corso
