ESPAÑOL

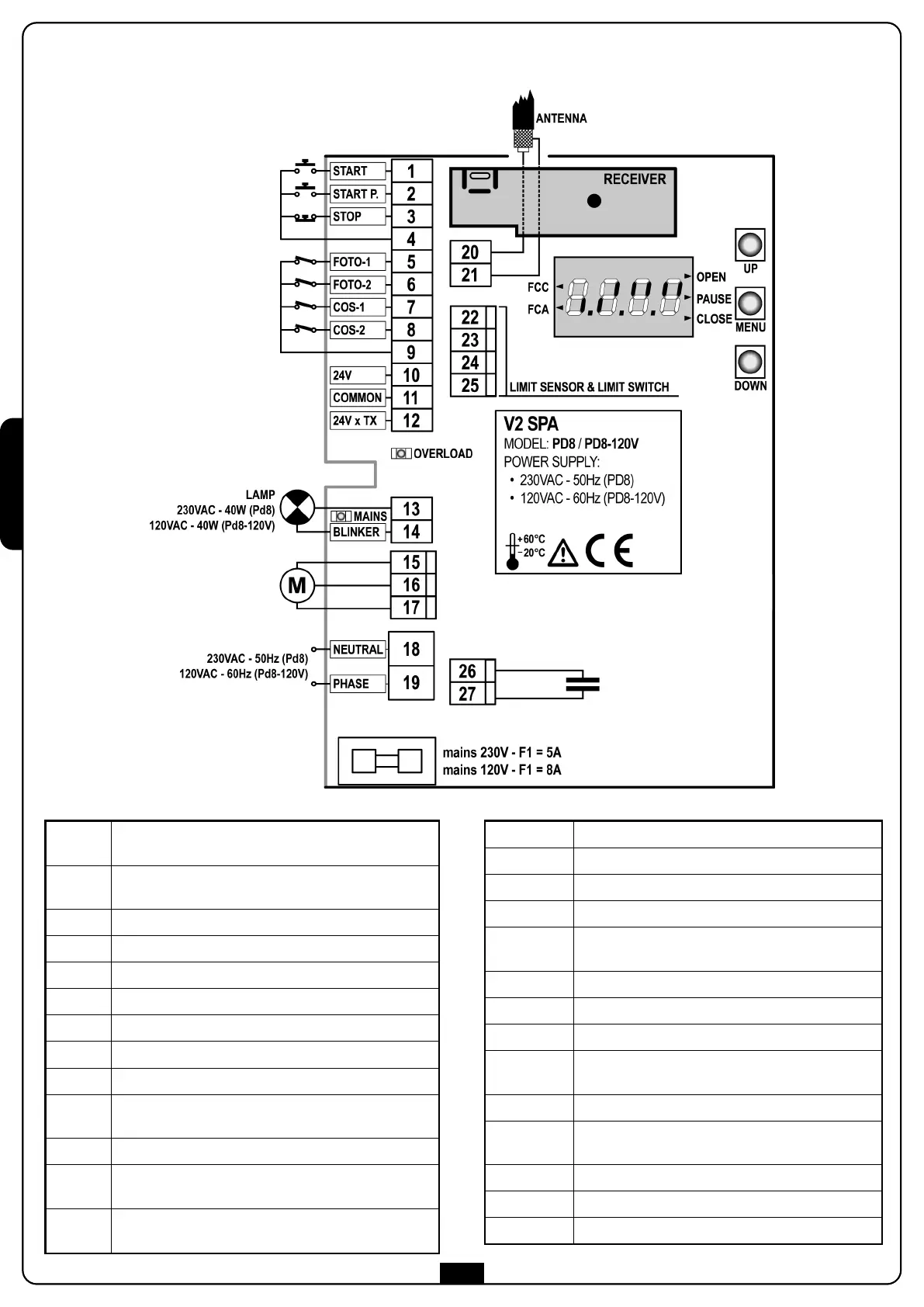

TABLA CONEXIONES ELECTRICAS
1
Comando de apertura para la conexión de
dispositivos tradicionales de comando N.A.
2
Comando de apertura peatonal para la conexión de
dispositivos tradicionales de comando N.A.
3 Comando de stop. Contacto N.C.
4 Común (-).
5 Fotocélulas del tipo 1. Contacto N.C.
6 Fotocélula del tipo 2. Contacto N.C.
7 Bandas del tipo 1 (fijas). Contacto N.C.
8 Bandas del tipo 2 (en movimiento). Contacto N.C.
9 Común (-).
10 - 11
Salida alimentación 24 VAC para fotocélulas y otros
accesorios.
11 - 12 Alimentación TX fotocélulas para Test funcional.
13 - 14
Lámpara de señalización
230VAC 40W (Pd8) / 120VAC 40W (Pd8-120V)
15 - 16 -
17
Motor
18 Neutro alimentación 230VAC / 120VAC
19 Fase alimentación 230VAC / 120VAC
20 Positivo antena.
21 Malla antena.
22 - 23 -
24 - 25
Sensor final de carrera
26 - 27 Condensador
F1 5A (Pd8) / 8A (Pd8-120V)
MAINS Señala que el quadro está alimentado
OVERLOAD
Señala que hay una sobrecarga en la alimentación
de los accesorios
FCC Señala la activación del final de carrera en cierre
FCA
Señala la activación del final de carrera en
apertura
OPEN Apertura en curso
PAUSE Pausa (puerta abierta)
CLOSE Cierre en curso
96
