ITALIANO
- 5 -

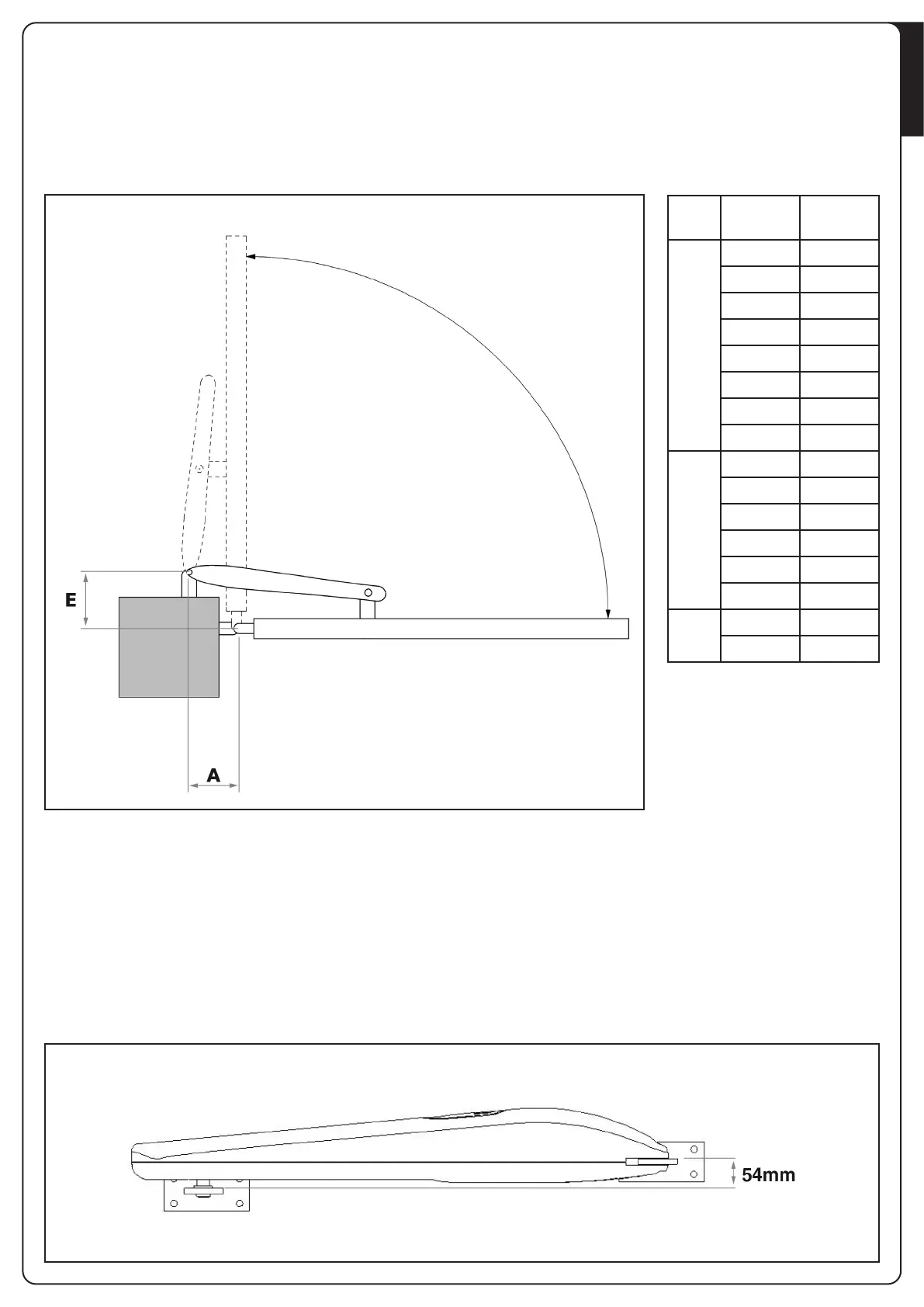

MISURE DI INSTALLAZIONE
Per effettuare una corretta installazione degli operatori e garantire
un funzionamento ottimale dell’automazione è necessario
rispettare le misure riportate in tabella.
Eventualmente modificare la struttura del cancello in modo da
adattarlo ad uno dei casi riportati nella tabella.
g
g
E [mm] A [mm]
90°
130 170
140 165
150 160
160 150
170 150
180 145
190 135
200 130
100°
130 155
140 150
150 145
160 140
170 140
180 135
110°
130 155
140 155
ALTEZZA DELLE STAFFE
Fissare le staffe con 54 mm di distanza tra i piani d’appoggio in
modo da ancorare il motoriduttore in posizione perfettamente
orizzontale.
FIG.3
FIG.2
