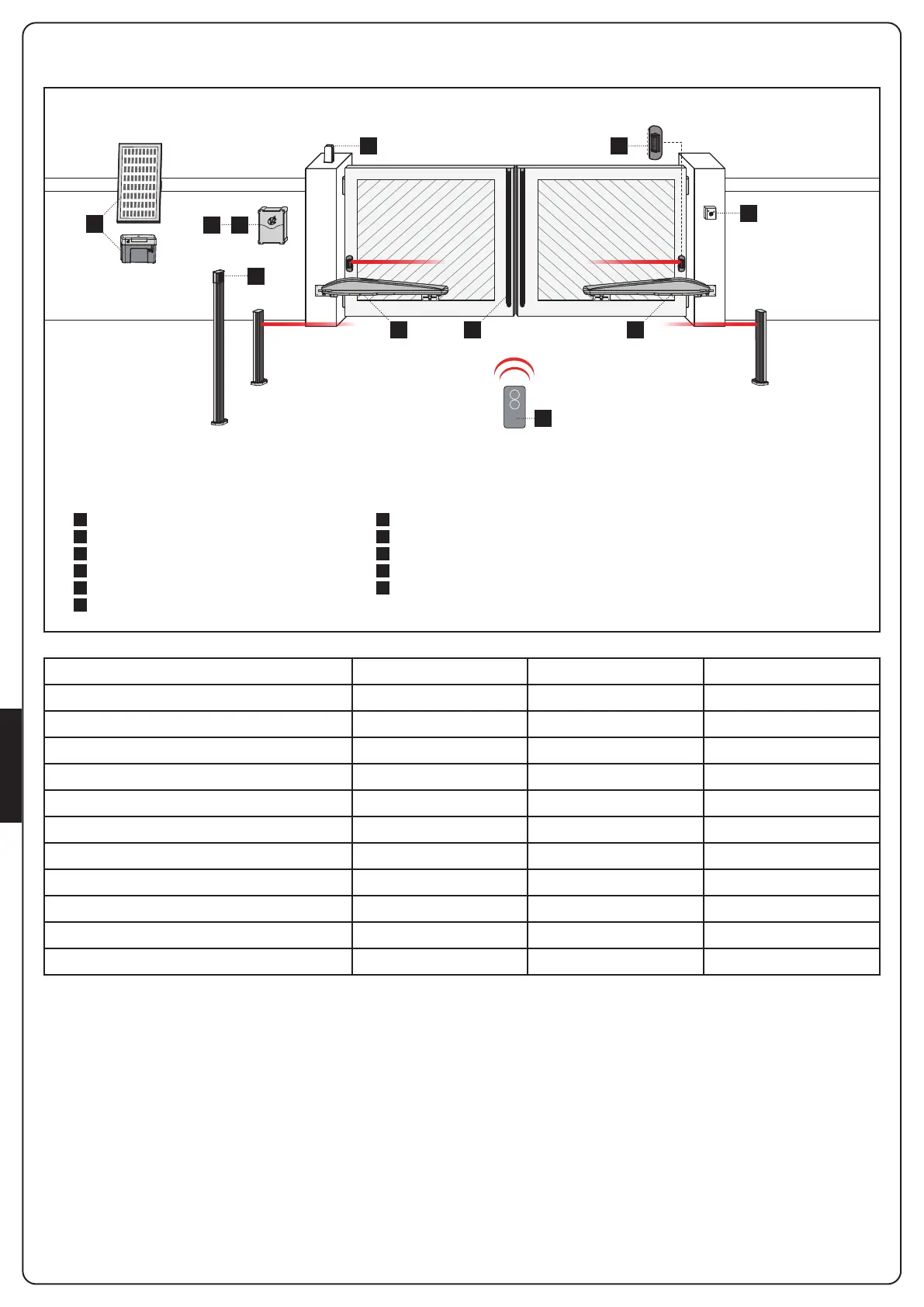

INSTALLATIESCHEMA
1 1D
E
3
A
C
2
56
4
A
B
C
D
E
1
2
3
4
5
6
Sleutelschakelaar
Pijler fotocellen
Digitale radio-schakelaar voor montage op pijler
Veiligheidsbezettingen
ECO-LOGIC (csak STARK3-24V és CITY2+)
Motor
Besturingseenheid
Zender
Module plug-in ontvanger
Fotocellen
Knipperlicht
ONDERDELEN AANVULLLENDE ACCESSOIRES
KÁBEL HOSSZA < 10 méter 10 - 20 méter 20 - 30 méter
Tápegység 230V 3G x 1,5 mm
2
3G x 1,5 mm
2
3G x 2,5 mm
2
Motor tápegység (230V) 2G x 1,5 mm
2
2G x 1,5 mm
2
2G x 2,5 mm
2
Motor tápegység (24V) 4G x 1,5 mm
2
4G x 1,5 mm
2
4G x 2,5 mm
2
Fotocellák (TX) 2 x 0,5 mm
2
2 x 0,5 mm
2
2 x 0,5 mm
2
Fotocellák (RX) 4 x 0,5 mm
2
4 x 0,5 mm
2
4 x 0,5 mm
2
Kulcsos kapcsoló 2 x 0,5 mm
2
2 x 0,5 mm
2
2 x 0,5 mm
2
Biztonsági ütköző 2 x 0,5 mm
2
2 x 0,5 mm
2
2 x 0,5 mm
2
Villogó 2 x 1,5 mm
2
2 x 1,5 mm
2
2 x 1,5 mm
2
Antenna (integrálva a villogó fény) RG174 RG174 RG174
ECO-LOGIC (akkumulátor) 2 x 1,5 mm
2
- -
ECO-LOGIC (napelem) 2 x 1 mm
2
- -
AFB.1
