POLSKI
- 56 -
PODŁĄCZENIE DO CENTRALI
STERUJĄCEJ
m UWAGA
Złe podłączenia mogą powodować usterki lub doprowadzić do
niebezpieczeństwa, należy przestrzegać zalecane podłączenie
elektryczne.
wszystkie połączenia muszą być zrobione bez podłączenia do
sieci elektrycznej.

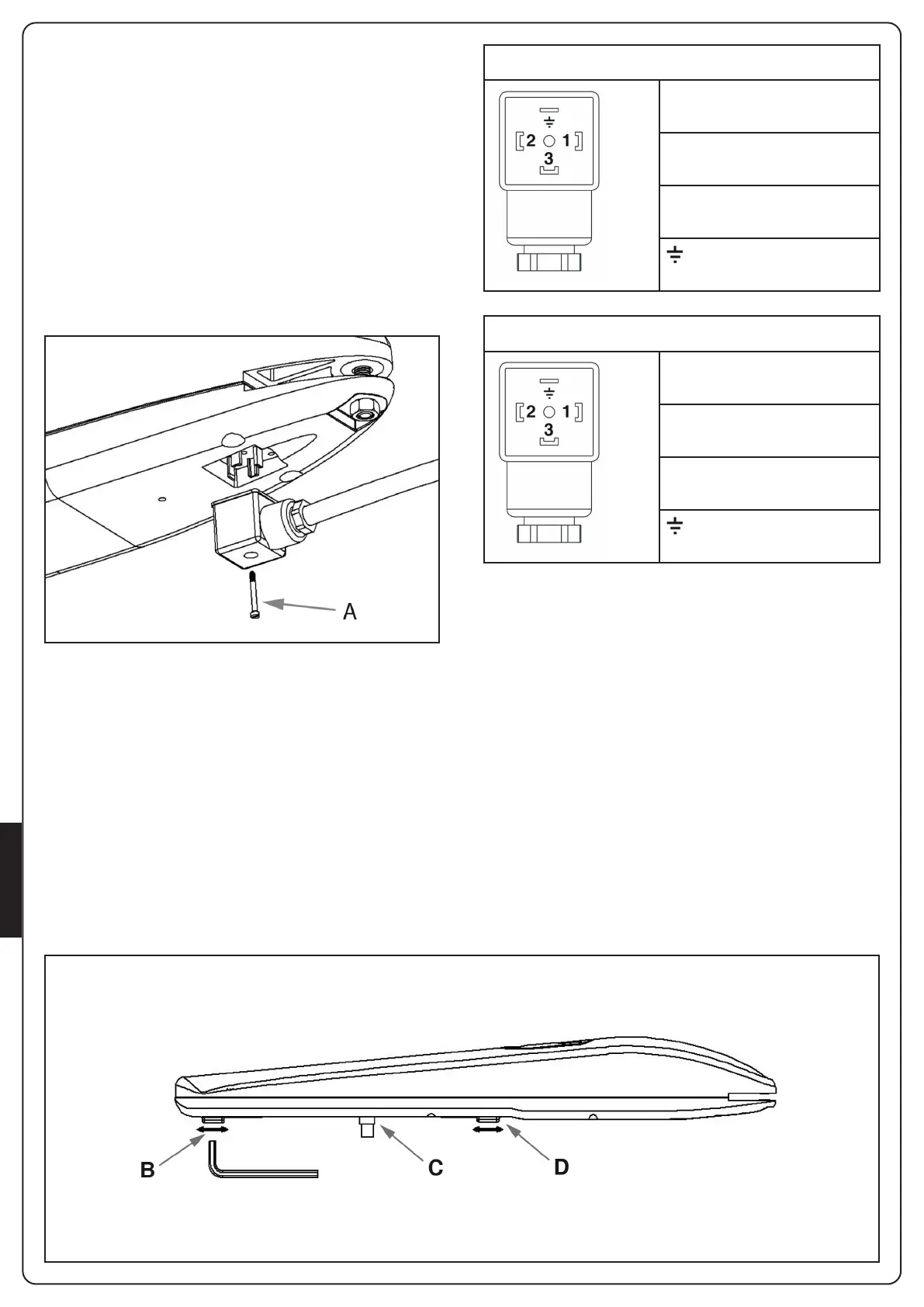

Automatyka wyposażona jest w specjalne złącze.
Zdemontować łącznik poprzez odkręcenie śruby A i połączyć kable
według następującego schematu.
OGRANICZNIK MECH. W SIŁOWNIKU
Ogranicznik mechaniczny siłownika umożliwia zatrzymanie bramy
w wymaganej pozycji, o ile nie ma ona własnych ograniczników
ruchu.
Wysprzęglić motoreduktor (rys.5).
Odkręcić śrubę w ograniczniku mechanicznym (B).
Przesunąć skrzydło na maksymalną wymaganą pozycję
otwarcia.
Dosunąć ogranicznik mechaniczny do wodzika (C).
Wkręcić śrubę i mocno zacisnąć.
Zasprzęglić motoreduktor (rys.6).
m Motoreduktor wyposażony jest w ogranicznik
mechaniczny pozycji otwartej (D). W przypadku braku
zewnętrznych ograniczników mechanicznych pozycji
zamkniętej (na bramie), istnieje możliwość zakupienia
opcjonalnego ogranicznika mechanicznego, do montażu w
siłowniku (B).
STARK3-24V
1 - SILNIKA (+)
2 - SILNIKA (-)
3 - NIEUŻYWANY
- UZIEMIENIE
STARK3-230V
1 - FAZA 1
2 - FAZA 2
3 - WSPÓLNY
- UZIEMIENIE
RYS.7
RYS.8
Dla sprawdzenia połączeń, kierunku obrotów silnika,
kierunku ruchu bramy i ustawienia wyłączników
krańcowych - użyj instrukcji centrali sterującej.
