INSTALLAZIONE DEL MOTORIDUTTORE
SULLE STAFFE DI FISSAGGIO
1. Posizionare il motoriduttore sulla staffa posteriore:
NOTA: nel caso la staffa posteriore non sia completamente
in bolla, la parte posteriore basculante permette di
compensare +/-5° nel caso in cui le staffe non siano in asse
tra loro (fig. 5).
- 5°
+ 5°
2. Fissare il motoriduttore alla staffa come mostrato in fig. 6
utilizzando la vite, la rondella e il dado in dotazione;
3. Avvitare completamente il dado e poi svitarlo di circa 1/10 di
giro per permettere un minimo gioco tra le parti.
1
2
4. Posizionare il motoriduttore sulla staffa anteriore.
5. Fissare il motoriduttore alla staffa come mostrato in fig. 7
utilizzando la vite e la rondella in dotazione.
6. Avvitare la vite completamente
1
2
3

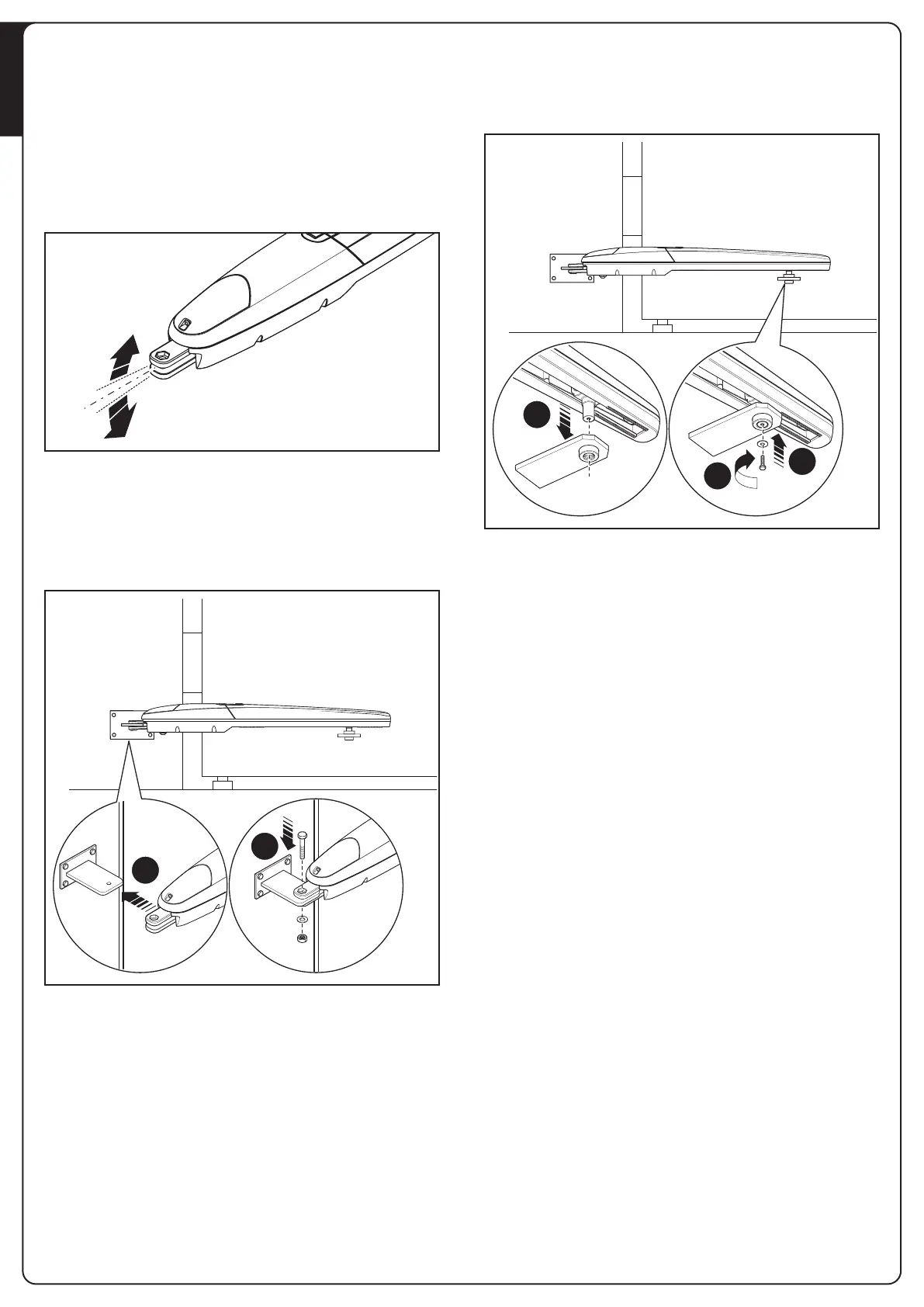

FIG.5
FIG.6
FIG.7
