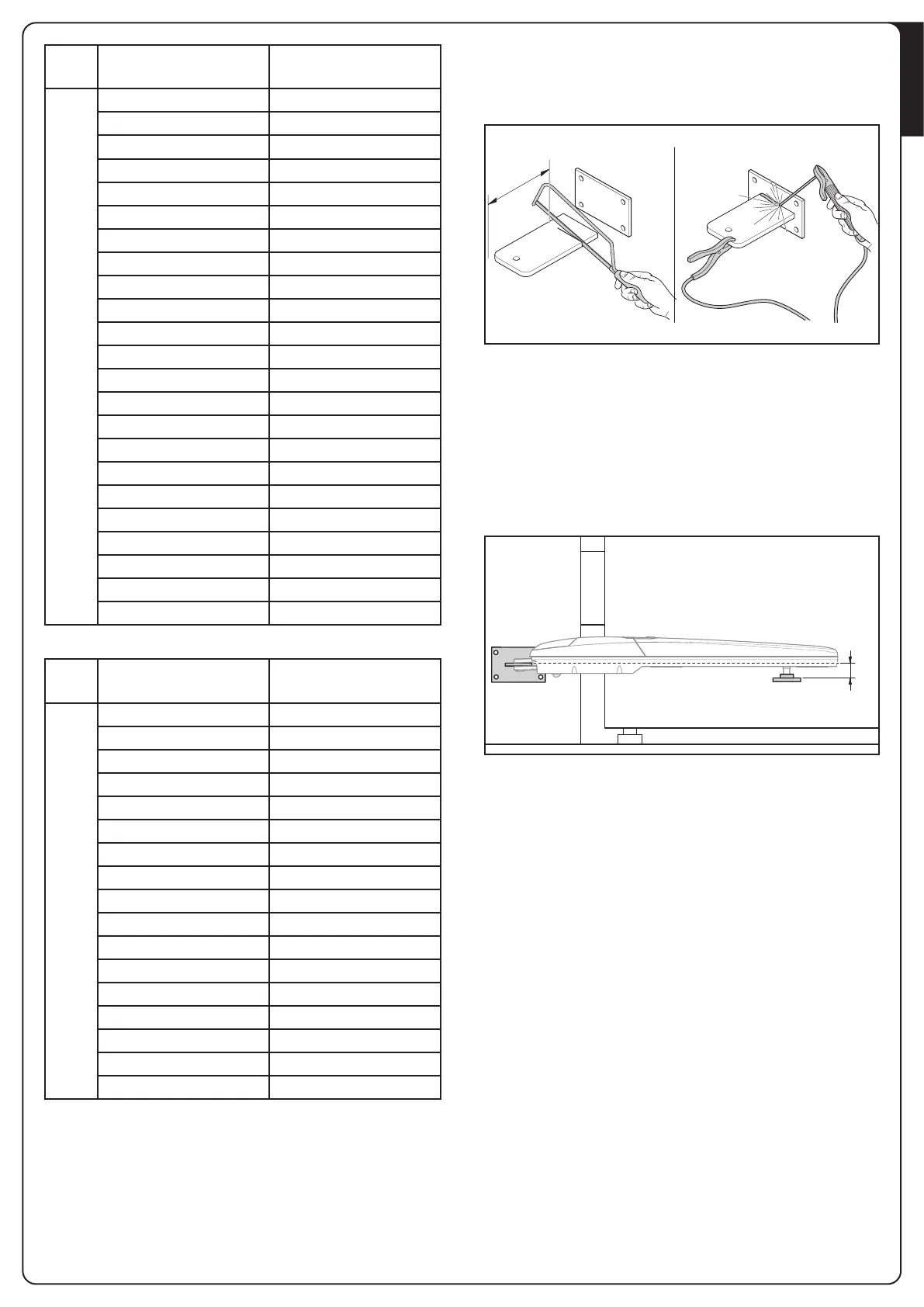

La staffa, prima di essere fissata al muro deve essere saldata
all’apposita piastra di fissaggio (Fig. 3); se occorre la staffa può
essere tagliata adeguando di conseguenza i valori delle quote A e
E.
NOTA: La staffa in dotazione per il motoriduttore misura
180 mm
m ATTENZIONE! - Prima di fissare la staffa posteriore,
verificare che la zona di fissaggio della staffa anteriore sia
in una zona solida dell’anta, in quanto questa staffa dovrà
essere fissata ad una altezza diversa dalla staffa posteriore
(Fig. 4).
28 mm
A questo punto, fissare la staffa utilizzando tasselli, viti e rondelle
opportune (non in dotazione).
INSTALLAZIONE DELLA STAFFA DI
FISSAGGIO ANTERIORE
1. La staffa anteriore deve essere fissata all’anta del cancello
rispettando la quota D (fig. 2).
2. Stabilire l’altezza in cui posizionare la staffa anteriore, facendo
riferimento alla fig. 4;
3. Quindi, fissare la staffa alla parte solida dell’anta del cancello.
FIG.3
FIG.4
g
E [mm] A [mm]
100°
80 140
90 150
100 155
110 155
120 170
130 180
140 190
150 195
160 195
170 190
180 190
190 180
200 180
210 180
220 175
230 170
240 170
250 165
260 160
270 160
280 160
290 160
300 160
g
E [mm] A [mm]
110°
90 160
100 170
110 180
120 195
130 200
140 200
150 195
160 195
170 195
180 195
190 190
200 190
210 190
220 185
230 185
240 185
250 190
