ITALIANO
- 6 -

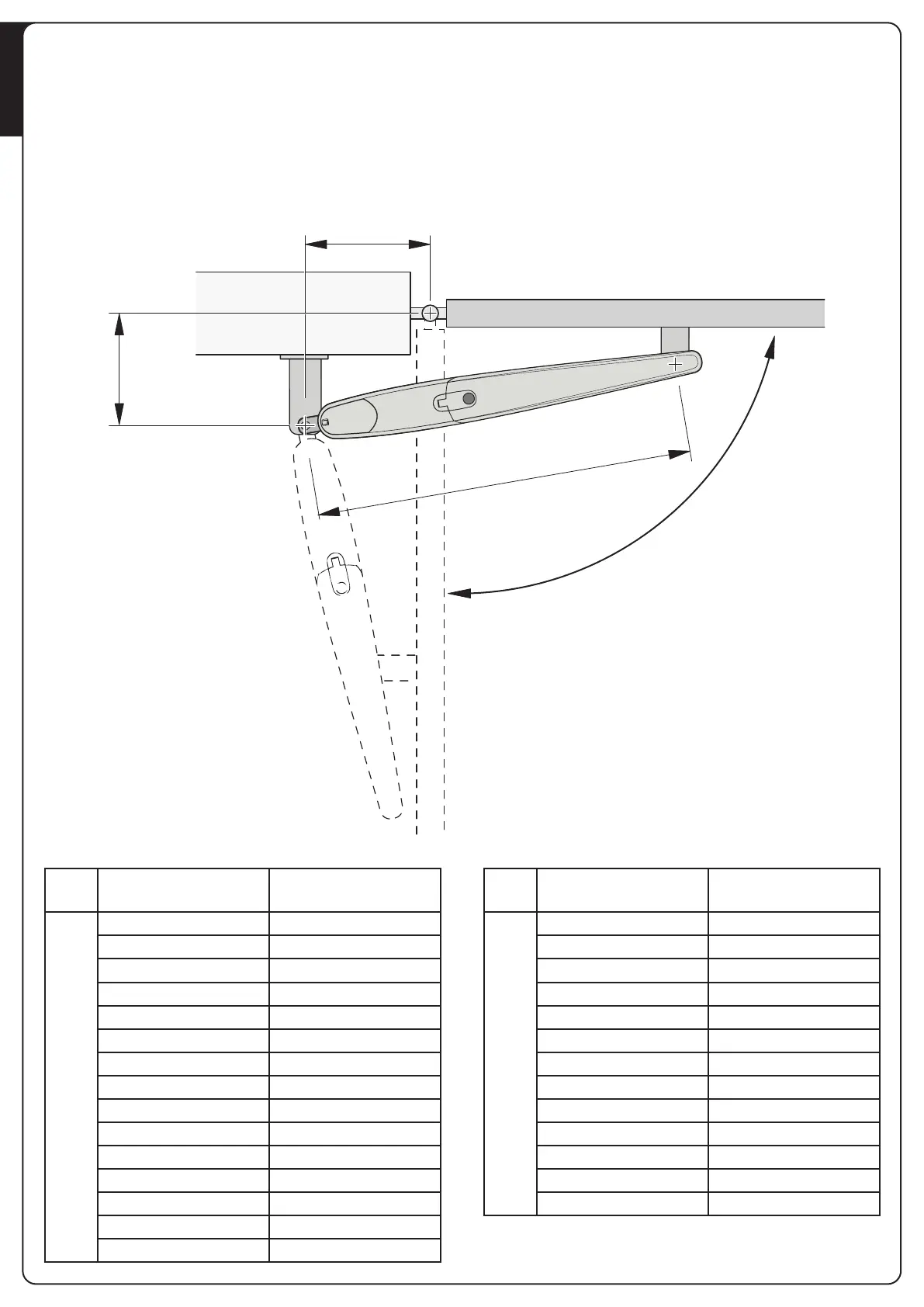

MISURE DI INSTALLAZIONE
Per effettuare una corretta installazione degli operatori e garantire
un funzionamento ottimale dell’automazione è necessario
rispettare le misure riportate in tabella.
Eventualmente modificare la struttura del cancello in modo da
adattarlo ad uno dei casi riportati nella tabella.
NOTA: Nel caso in cui non venissero rispettate le quote
di installazione delle staffe, l’automazione potrebbe
presentare mal funzionamenti, quali:
• Andamenti ciclici e accelerazioni in alcuni punti della
corsa.
• Rumorosità del motore accentuata.
• Grado di apertura limitato o nullo (in casi di motore
fissato controleva).
A
E
D (945mm)
g
E [mm] A [mm]
90°
80 125
90 130
100 150
110 160
120 160
130 165
140 170
150 165
160 170
170 180
180 180
190 180
200 175
210 175
220 170
g
E [mm] A [mm]
220 170
230 155
240 150
250 160
260 150
270 145
280 140
290 135
300 135
310 125
320 125
330 120
340 115
