Ammattilaisen tekemä integroidun mallin asennus 4
0020266269_00 Käyttö- ja asennusohjeet 149

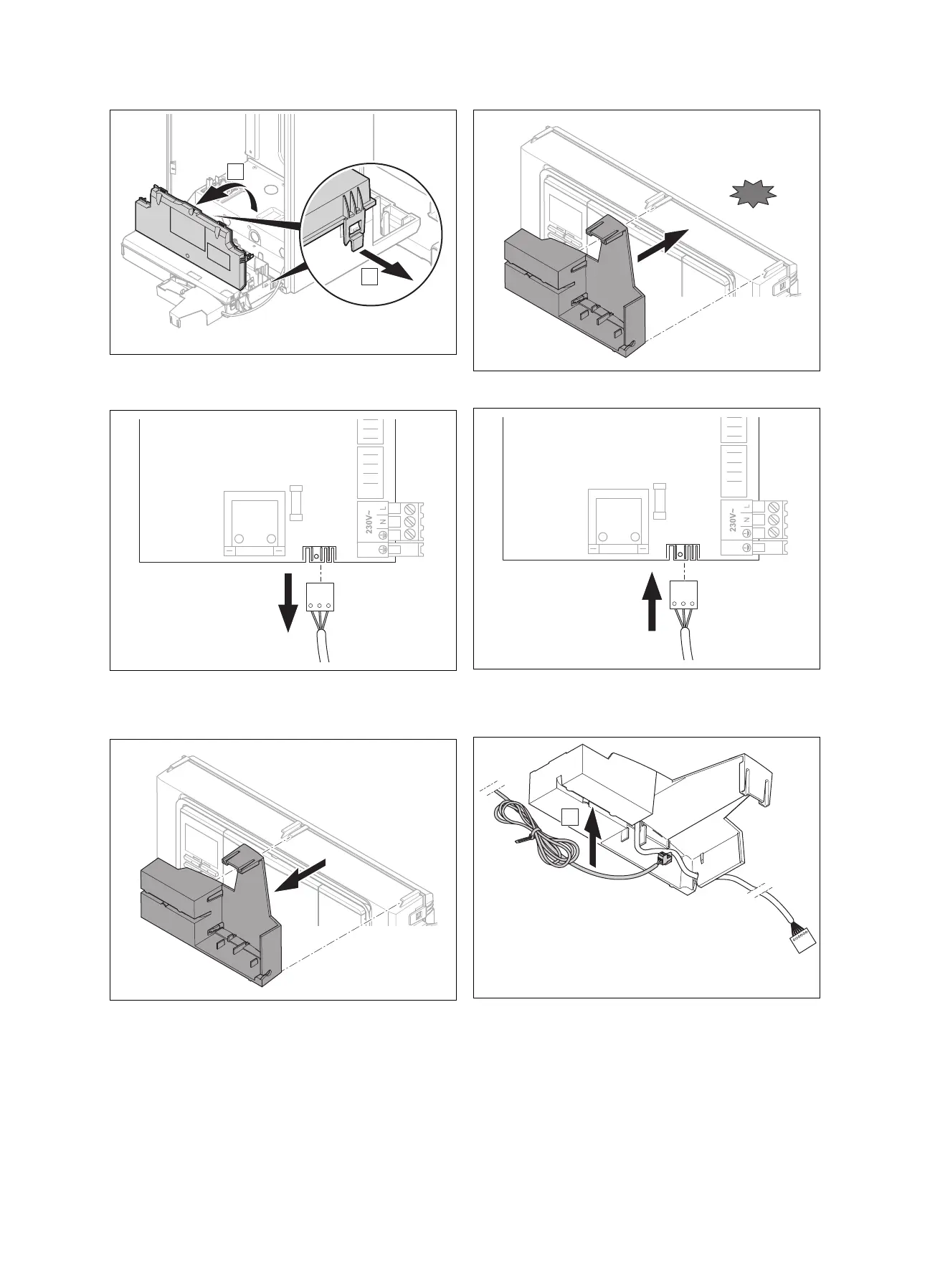

8. Avaa kytkentäkaappi asianmukaisista kohdista (A).
9. Käännä kytkentäkaapin kansi auki (B).
2
1
T2
Fuse
X12
Fan
X11
X18
CH Pump
X101
10. Irrota viestintälaitteen jännitteensyötön pistoke kytken-
täkaapissa olevasta lämmityslaitteen elektroniikan liitti-
mestä X12.
11. Irrota kiinnityskotelo kytkentäkaapista.
12. Asenna uusi kiinnityskotelo kytkentäkaappiin.
2
1
T2
Fuse
X12
Fan
X11
X18
CH Pump
X101
13. Liitä viestintälaitteen jännitteensyötön pistoke kytken-
täkaapissa olevaan lämmityslaitteen elektroniikan liitti-
meen X12.
14. Vedä eBUS-johto kiinnityskotelon kaapelin ohjaimeen
(A).
