4 Ammattilaisen tekemä integroidun mallin asennus
150 Käyttö- ja asennusohjeet 0020266269_00

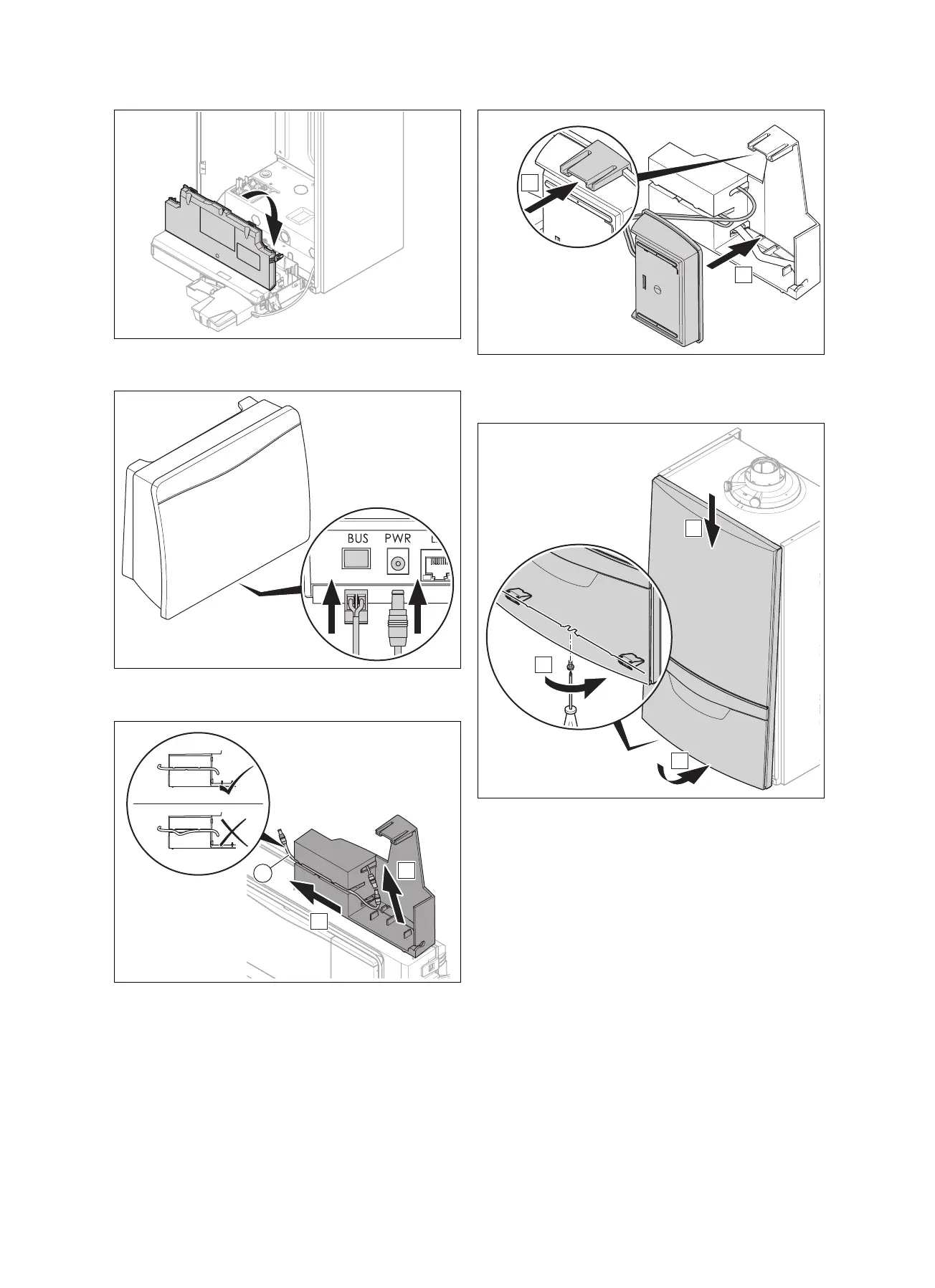

15. Sulje kytkentäkaapin kansi siten, että se lukittuu kuulu-
vasti paikalleen.
16. Liitä eBUS-väyläkaapelin ja jännitteensyöttökaapelin
pistokkeet viestintälaitteen vastaaviin liittimiin.
A
B
1
17. Tarkasta jännitteensyöttökaapelin oikean kulku kaape-
lin ohjaimessa (A) ja (B).
B
A
18. Asenna viestintälaite kiinnityskoteloon (A) ja paina sitä
kiinnityskotelon kaariosaa vasten siten, että se lukittuu
kuuluvasti paikalleen (B).
C
B
A
19. Asenna lämmityslaitteen kotelon etuosa (A).
20. Paina kotelon etuosaa alhaalta lämmityslaitetta vasten,
kunnes se lukittuu paikalleen (B).
21. Kiinnitä kotelon etuosa ruuvilla (C).
