Valor H3 Series User Manual

4

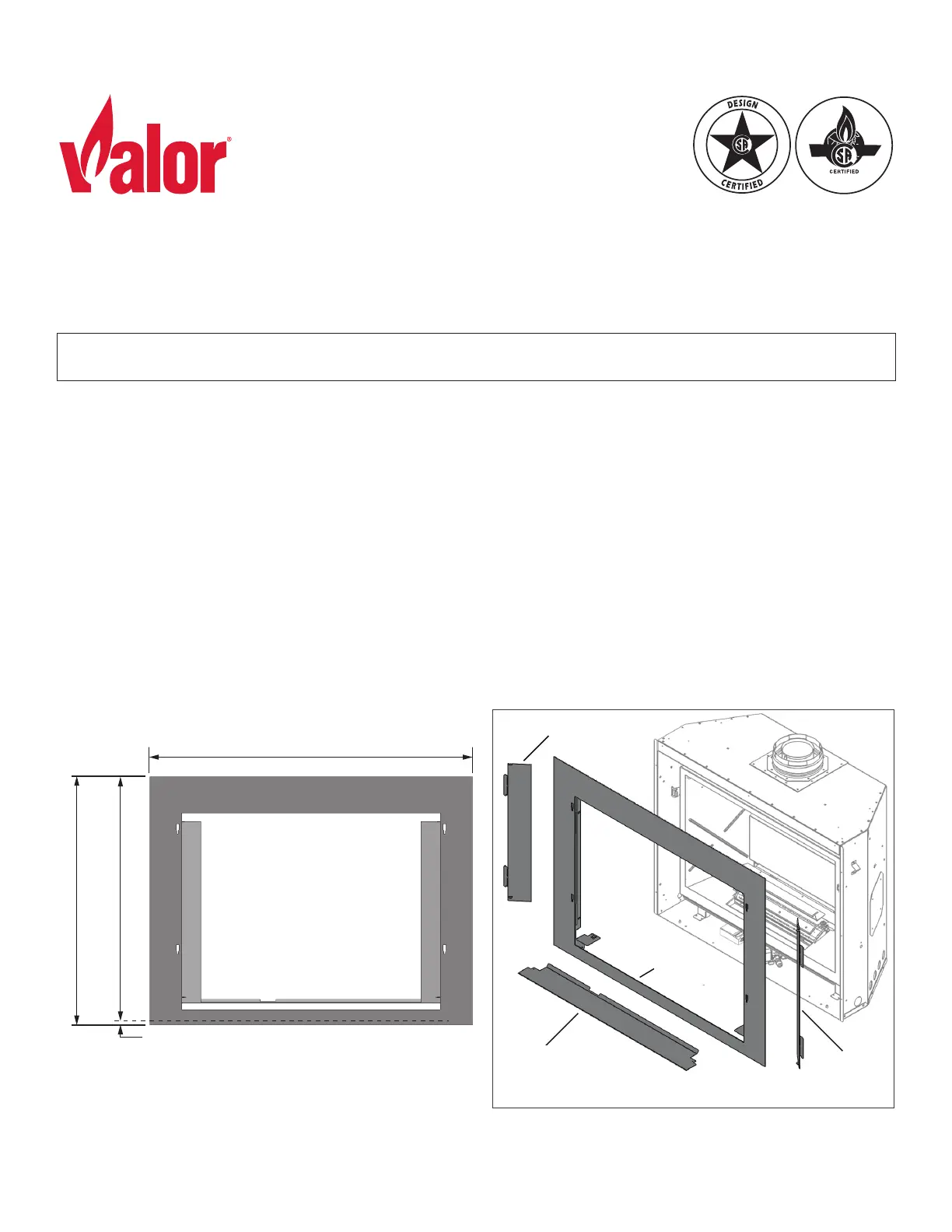

Plaque de fi nition à 4 côtés 1040BPB
DIRECTIVES D’INSTALLATION
Série H3
Left hand door
Backing plate
assembly
Removeable
bottom plate
Right hand
door
Concept
Porte gauche
Porte droite
Panneau
amovible
Plaque de
finition
H3 1000
Homologuée par la CSA pour usage avec les foyers Valor H3 1000 dans installé dans une
nouvelle construction ou à dégagement zéro
INSTALLATEUR : Laissez cette notice avec l’appareil.
CONSOMMATEUR : Conservez cette notice pour consultation ultérieure.
La Plaque de fi nition 1040BPB est conçue pour être installée sur les foyers Valor 1000 H3 installés dans une
nouvelle contruction ou à dégagement zéro. Consultez le guide d’installation fourni avec l’appareil pour connaître
les dégagements aux matériaux combustibles et autres spécifi cations lorsque vous installez la Plaque de fi nition
1040BPB pour Nouvelles constructions.
La Plaque 1040BPB doit être installée avec une des Bordures à 4 côtés 1041FSV ou 1041FSCB afi n de compléter
l’installation.
Note : Lors du montage par-dessus la finition du mur, cette plaque permet l’usage de matériaux
incombustibles jusqu’à une épaisseur maximale de 3/4” (19 mm) par-dessus le panneau de béton
de 1/2” (13 mm) exigé. Autrement, appliquez le matériau incombustible jusqu’au périmètre extérieur
de la plaque de finition.
40” [1016 mm]
30-13/16” [783 mm]
from bottom of plate
30-9/16” [776 mm]
from bottom of appliance
Backing plate 1/4” [7 mm] below bottom of appliance
de la base de la plaque
de la base de l’appareil
Plaque se termine 1/4” [7 mm] en bas de l’appareil
