10
MODÈLE 1195CFK
VENTILATEUR DE CIRCULATION D’AIR
120 VAC, 60 HZ, MOINS D’UN AMPÈRE
FABRIQUÉ POUR
MILES INDUSTRIES LTD.
NORTH VANCOUVER, BC, CANADA
4004453/01
FIL DE MISE À LA TERRE FIXÉ AU VENTILATEUR
PLAQUE DE MONTAGE DU VENTILATEUR
MODULE DE COMMANDE
DU VENTILATEUR
BOÎTE DE RACCORDEMENT
DANS LE FOYER
MISE À
TERRE
NOIR
BLANC
RÉCEPTEUR DE
TÉLÉCOMMANDE
FOURNI AVEC LE
FOYER
NOTE - LE FILAGE ET LES BORNES SONT
SPÉCIFIQUES À CE KIT ET NE DEVRAIENT ÊTRE
REMPLACÉS QUE PAR DE L’ÉQUIPEMENT
ORIGINAL DU MANUFACTURIER
BORNES
MOLEX
VENTILATEUR 300 mm LONG

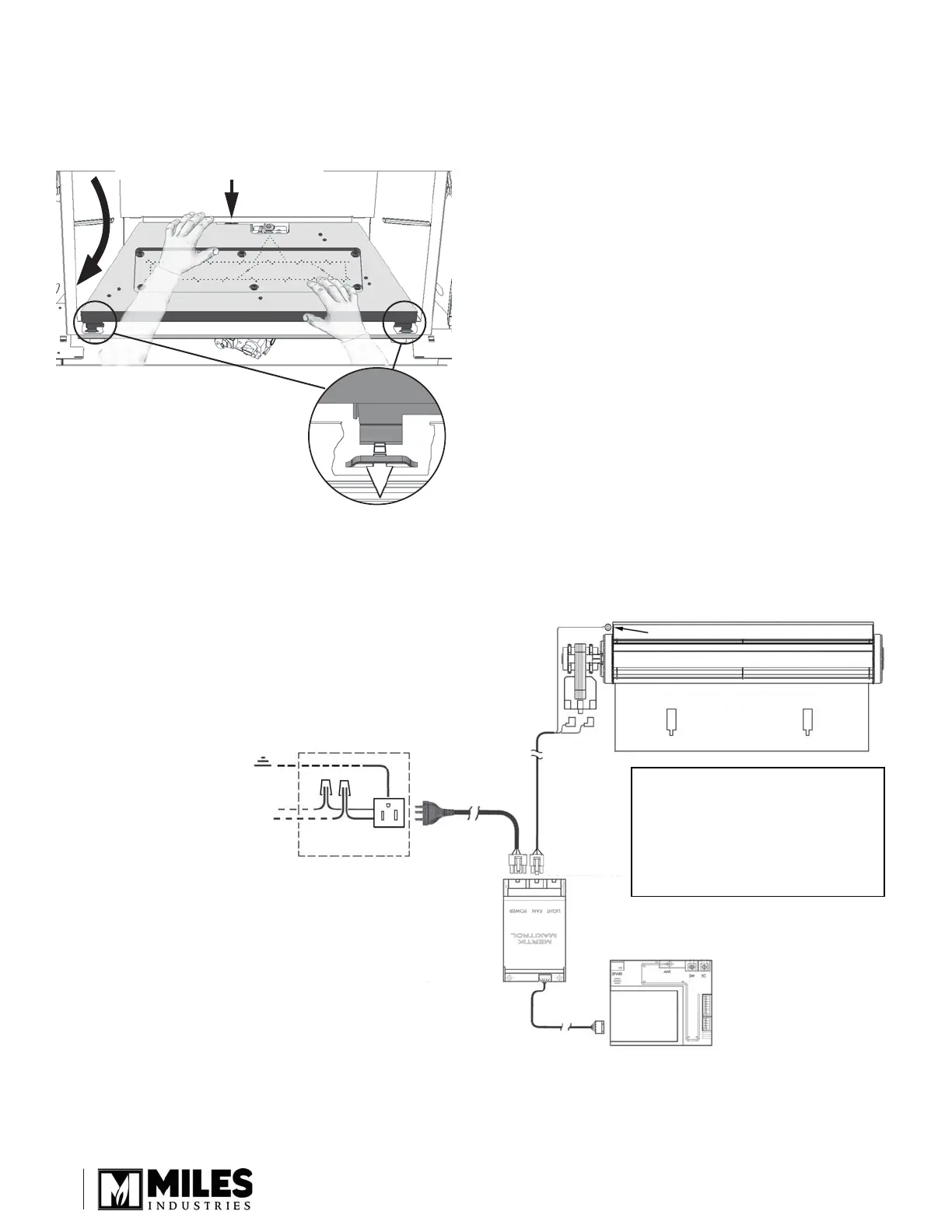

Schéma des connexions
Avertissement—Directives de mise à la terre
Pour votre protection contre les dangers de chocs
électriques, ce ventilateur est équipé d’une fi che
polarisée à trois broches. La fi che doit être branchée
directement dans une prise de courant à trois broches,
mise à la terre. Ne pas couper ou enlever la broche
polarisée de cette fi che.
Conçue et fabriquée par / pour
Miles Industries Ltd.
190 – 2255 Dollarton Highway, North Vancouver, BC, CANADA V7H 3B1
Tél. 604-984-3496 Téléc. 604-984-0246
www.foyervalor.com
Parce que nous favorisons une politique de développement continu, certains détails de la présente publication peuvent varier.
2. Réinstallez et fi xez le brûleur de céramiquele
brûleur, insérez-le dans la boîte de foyer en
commençant par le devant, insérant d’abord les
pattes avant dans les supports de métal pour
l’accrocher.
Note : Assurez-vous que
l’avant du brûleur est bien
accroché! Encore une
fois, faites attention à la
veilleuse en déposant le
brûleur.
3. Fixez le brûleur au support du manifold avec
la vis enlevée à l’étape 1.
4. Continuez l’installation du foyer selon les directives
fournies dans le Guide de l’installation et du
consommateur fourni avec l’appareil.
Screw
Vis
