7

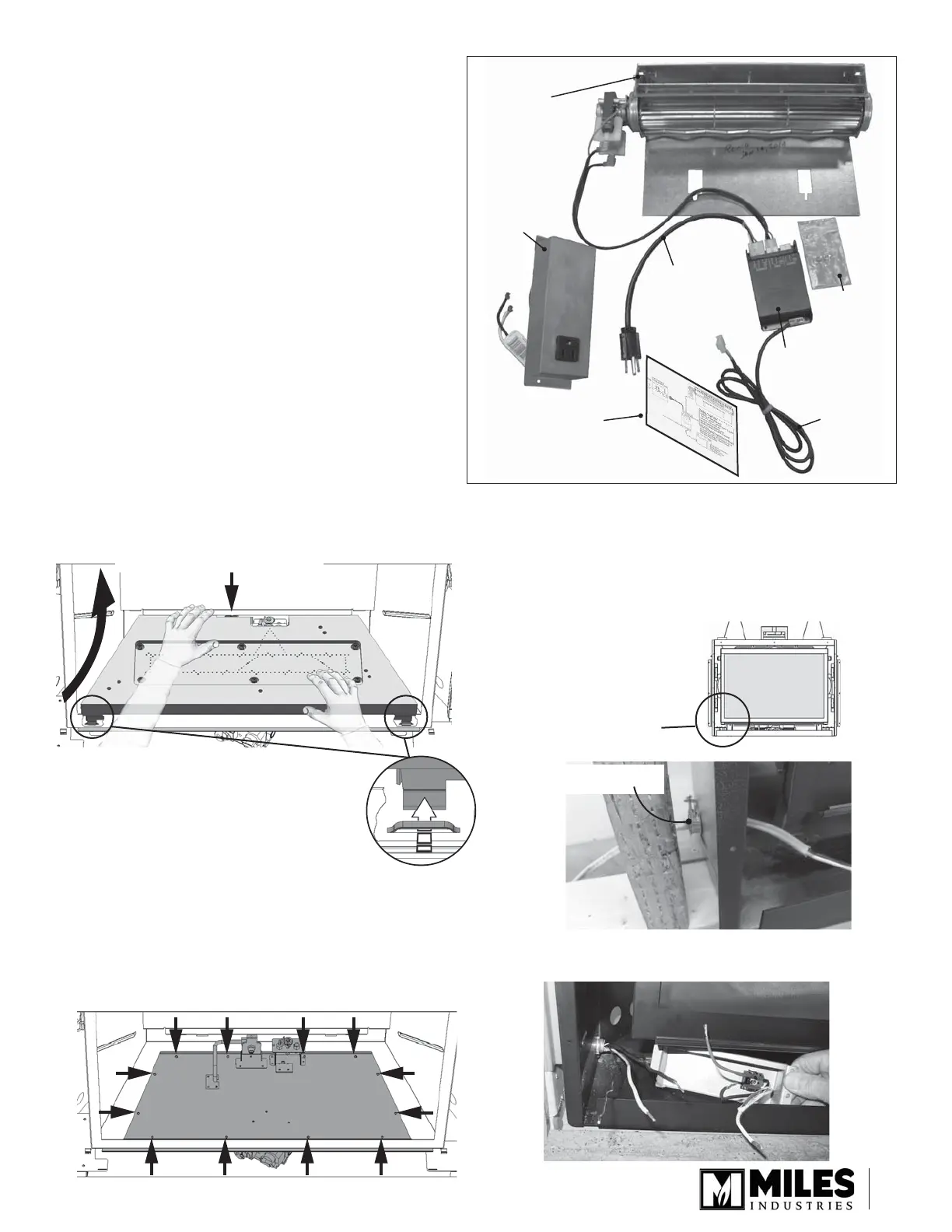

Contenu du kit
Le kit du ventilateur 1195CFK comprend :
• Ventilateur, moteur, fi l de commande
• Module de commande
• Boîte de raccordement électrique avec
prise 3 broches
• Schéma des connexions
• Cordon d’alimentation 12 pouces
Installez le ventilateur
Ce ventilateur peut être installé une fois que le câblage
électrique préliminaire soit établi dans la caisse de
l’appareil. En conséquences, si l’appareil a déjà été
installé sans câblage électrique, il ne sera pas possible
d’installer le ventilateur sans briser la fi nition du mur.
Nous recommandons fortement d’installer ce ventila-
teur en même temps que l’appareil.
1. Installez la boîte de raccordement dans la caisse
de l’appareil.
a) Déballez le contenu du kit et assurez-vous que
vous avez tous les articles montrés ci-dessus de
même qu’un câble électrique venant à l’appareil.
b) Enlevez la vis fi xant l’arrière du brûleur au
support du manifold.
c) Prenez le brûleur tel qu’indiqué
et soulevez d’abord le bord arrière
et, en le pivotant vers le haut
décrochez les pattes avant le
retenant à la boîte de foyer.
Faites attention de ne pas
endommager le couvercle de la veilleuse en
soulevant le brûleur.
d) En faisant très attention aux articles rattachés,
enlevez la plaque du brûleur (12 vis).
Note : Il se peut qu’elle soit un peut diffi cile à
enlever si son joint colle à la boîte de foyer.
Cordon
d’alimentation
12 po
Fil de
commande
(module au
récepteur)
Écrous (2) et
vis à métaux
(1)
Module de
commande du
ventilateur
Schéma des
connexions
Ventilateur
sur plaque de
montage
Boîte de
raccordement
avec prise 3
broches
e) Insérez le câble électrique dans la caisse de
l’appareil du côté gauche en utilisant une bague
de serrage homologuée pour le type de câble
utilisé. Ne serrez pas la bague tout de suite afi n
de permettre un ajustement.
f) Insérez la boîte de raccordement fournie dans
la caisse de l’appareil sur le devant.
Entrée électrique
sur le côté gauche
de l’appareil
Bague de serrage
homologuée
Kit 1195CFK (tel que fourni)
Vis
