8

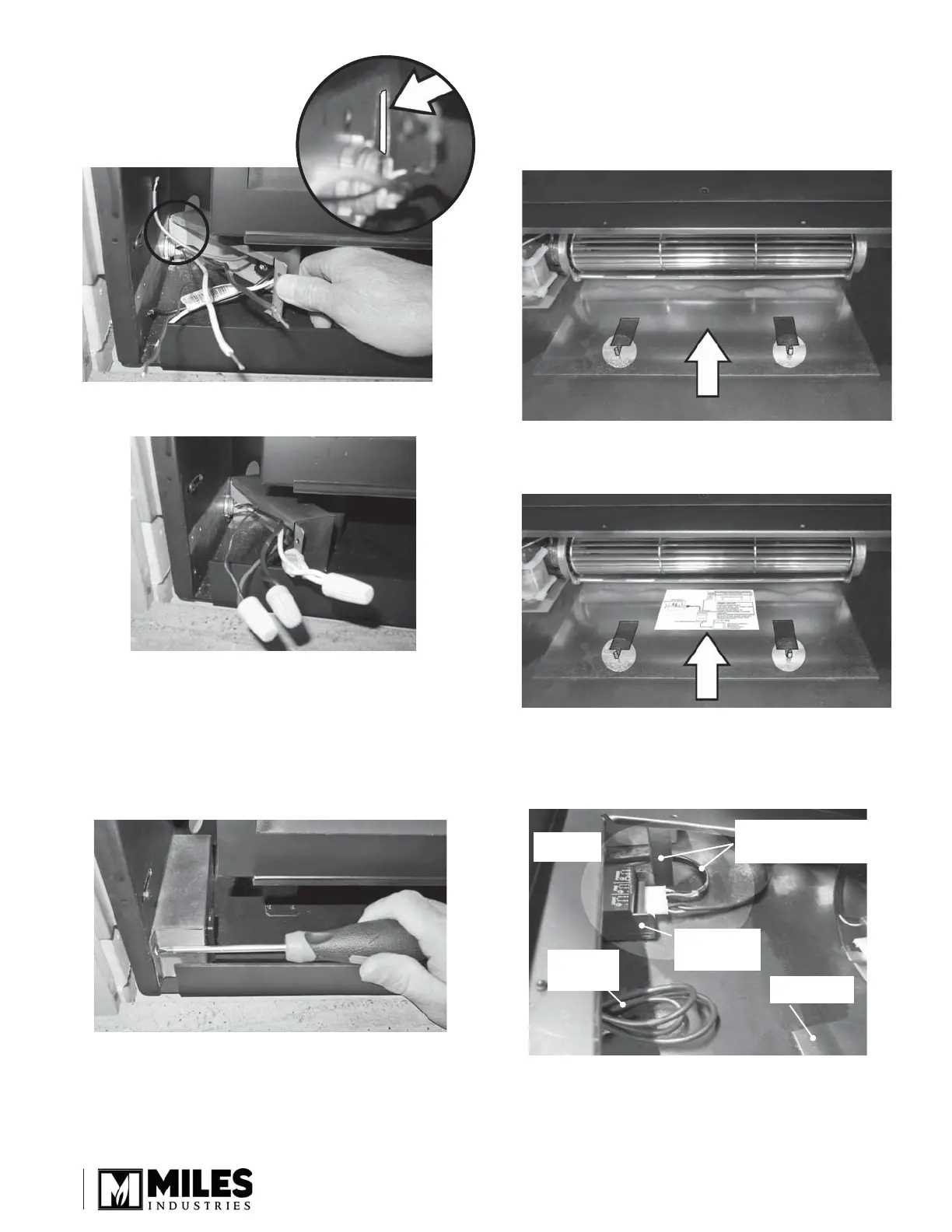

g) Insérez la languette de la
boîte dans la fente située
juste derrière la bague
de serrage pour la fi xer
partiellement.
h) Branchez les fi ls correcpondants et couvrez-les
avec des connecteurs de fi l.
i) Placez les fi ls dans la boîte de raccordement et
placez la boîte tout contre la paroi gauche de la
caisse de foyer tout en poussant à l’extérieur le
câblage excédent.
j) Serrez la bague de serrage.
k) Fixez la boîte de raccordement à la paroi de
l’appareil (1 vis).
2. Insérez le ventilateur au fond du foyer en le pous-
sant le plus en arrière possible de façon à ce que
les chevilles fi letées du fond de la caisse soient
insérés dans les ouvertures de la plaque de mon-
tage du ventilateur. Fixez la plaque avec les
écrous fournis.
3. Appliquez le schéma des connexions auto-collant
fourni sur la plaque de montage entre les chevilles
fi letées.
4. Placez le module de commande sur le devant du
foyer à gauche du récepteur. Faites passer le
cordon électrique derrière la patte de la boîte de
foyer tel qu’indiqué.
5. Réinstallez la plaque du brûleur dans la boîte de
foyer sans la fi xer pour le moment.
devant de
l’appareil
cordon d’alimentation
derrière la patte de la
boîte de foyer
module de
commande du
ventilateur
fi l du
module de
commande
plaque de
montage
Vu de l’intérieur de la boîte de foyer, vers la gauche
(plaque du brûleur enlevée)
