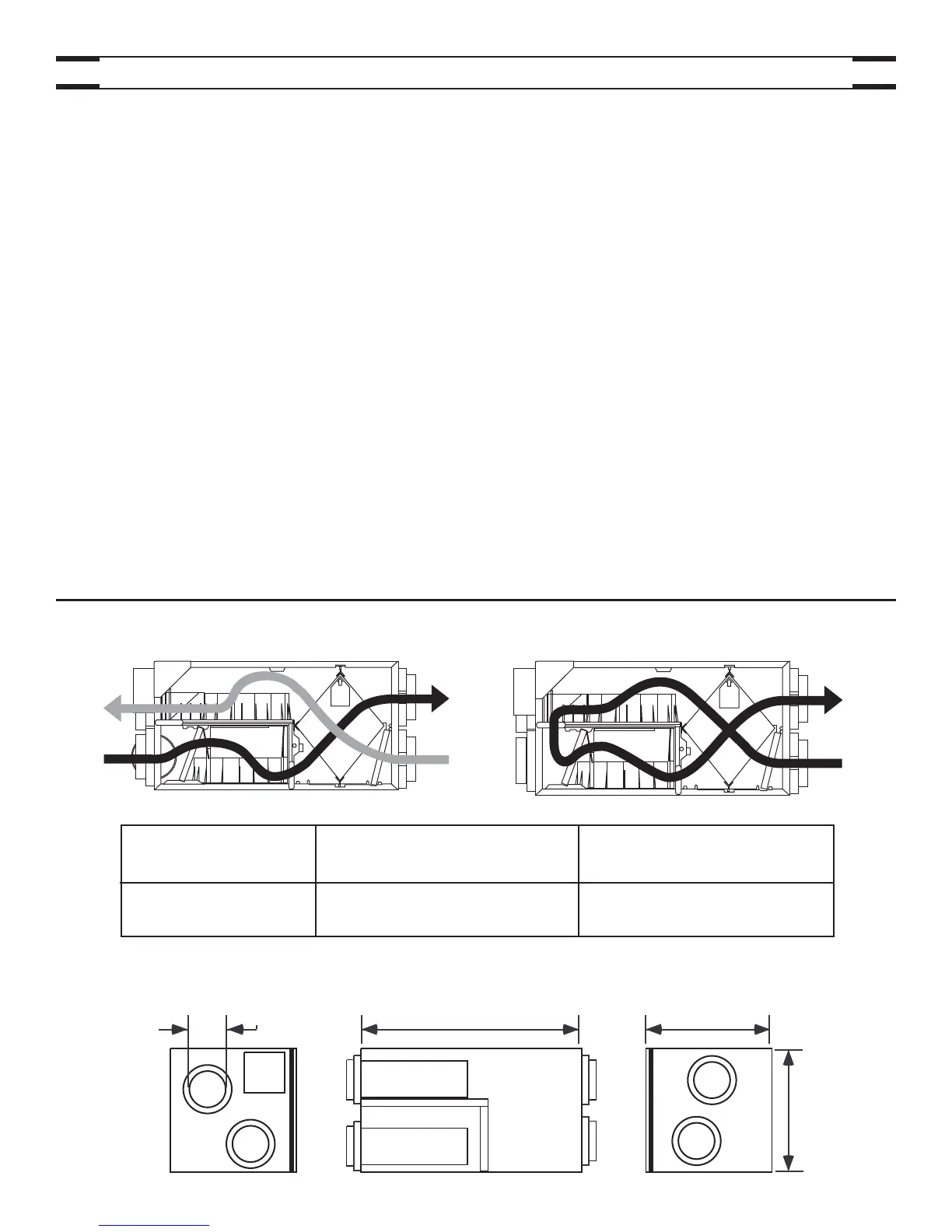

1. TECHNICAL DATA
1.1 AIR DISTRIBUTION
1.2 DEFROST CYCLES
NORMAL OPERATION DEFROST
VF0022
VF0023
STALE AIR
TO OUTSIDE
STALE AIR
FROM BUILDING
STALE AIR
FROM BUILDING
FILTERED AIR
TO BUILDING
FRESH AIR
TO BUILDING
FRESH AIR
FROM OUTSIDE
OUTSIDE TEMPERATURE DEFROST CYCLES (MINUTES)EXTENDED DEFROST CYCLES (MINUTES)
C
ELSIUS (°C) FAHRENHEIT (°F) DEFROSTING OPERATION BETWEEN EACH DEFROSTING OPERATION BETWEEN EACH
DEFROST CYCLE DEFROST CYCLE
-5 23 6 32 10 30
-15 -5 6 32 10 20
-27 -17 6 20 10 15
1.3 DIMENSIONS
16½”
(419 mm)
17 /8” (435 mm)
30¼” (768 mm)
6” (152 mm)
VK0029A
1
In a cold region, setup EXTENDED DEFROST by pressing on the push button on the electrical compartment. See section 4.1.2
Setting Extended Defrost on page 10.
