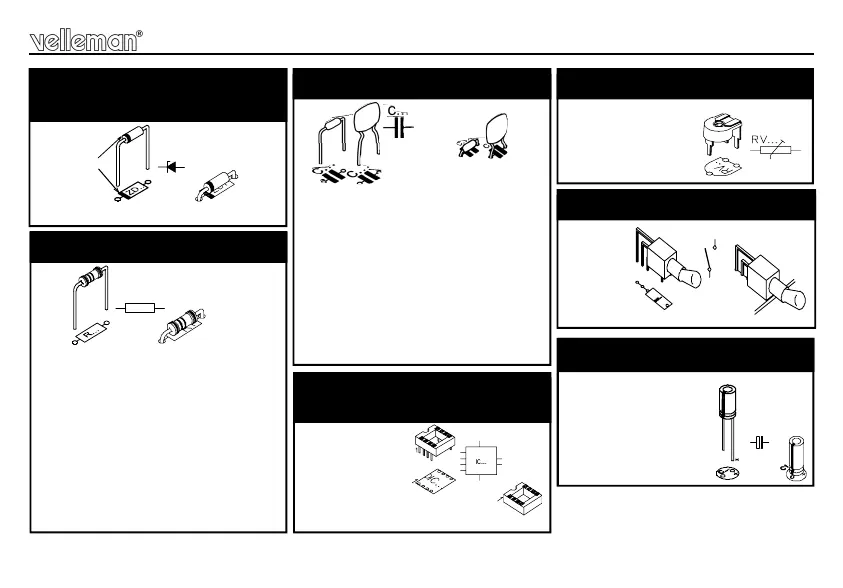

Velleman K4102 - Component Identification (Part 1); Diodes, Resistors, and Capacitors; ICs, Trimmers, and Switches

5
Construction
 R1 : 470K (4 - 7 - 4 - B)
 R2 : 470K (4 - 7 - 4 - B)
 R3 : 47K (4 - 7 - 3 - B)
 R4 : 10K (1 - 0 - 3 - B)
 R5 : 10K (1 - 0 - 3 - B)
 R6 : 10K (1 - 0 - 3 - B)
 R7 : 68 (6 - 8 - 0 - B)
 R8 : 68 (6 - 8 - 0 - B)
 R9 : 390 (3 - 9 - 1 - B)
 R10 : 2,2 (2 - 2 - B - B)
 R11 : 2,2 (2 - 2 - B - B)
2. 1/4W Resistors
R...
 ZD1 : 4V7
1. Zenerdiode. Watch the
polarity!
ZD...
CATHODE
 C1 : 470pF (471)
 C2 : 10nF (103)
 C3 : 33nF (333)
 C4 : 33nF (333)
 C5 : 100nF (104)
 C6 : 100nF (104)
 C7 : 470nF (474)
 C8 : 470nF (474)
 C9 : 470nF (474)
3. Capacitors
 IC1 : 8p
4. IC socket. Watch the
position of the notch!
 RV1 : 100K
 RV2 : 1K
5. Resistor trimmers
 SW1
6. Switch
SW.. .
 C10 : 220µF
 C11 : 220µF
 C12 : 220µF
Watch the polarity!
7. Electrolytic Capacitors
C...
