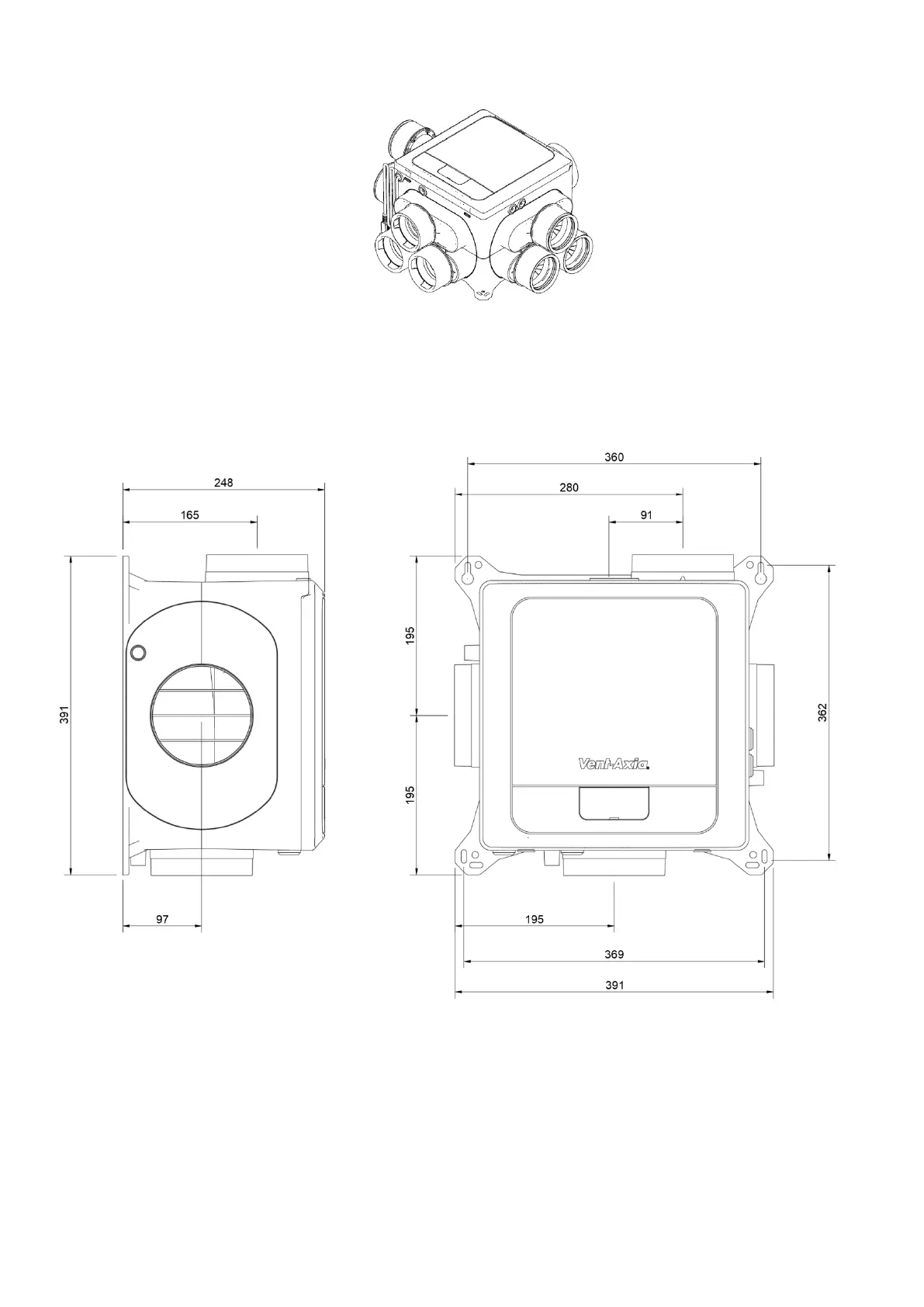

Pour les positions des trous de montage, consultez les schémas ci-dessous indiquant les dimensions.
Diamètre des manchons : 125 mm. Adaptateurs auxiliaires de 125 à 150 mm disponibles.
Lors de l’installation du conduit Ø90 mm dans un appareil Uniflexplus+,
maintenez le conduit inséré dans les manchons jusqu’à entendre trois clics.
Il est nécessaire d’enfoncer le conduit à fond pour obtenir
l’étanchéité de l’appareil.
Figure 6
