49

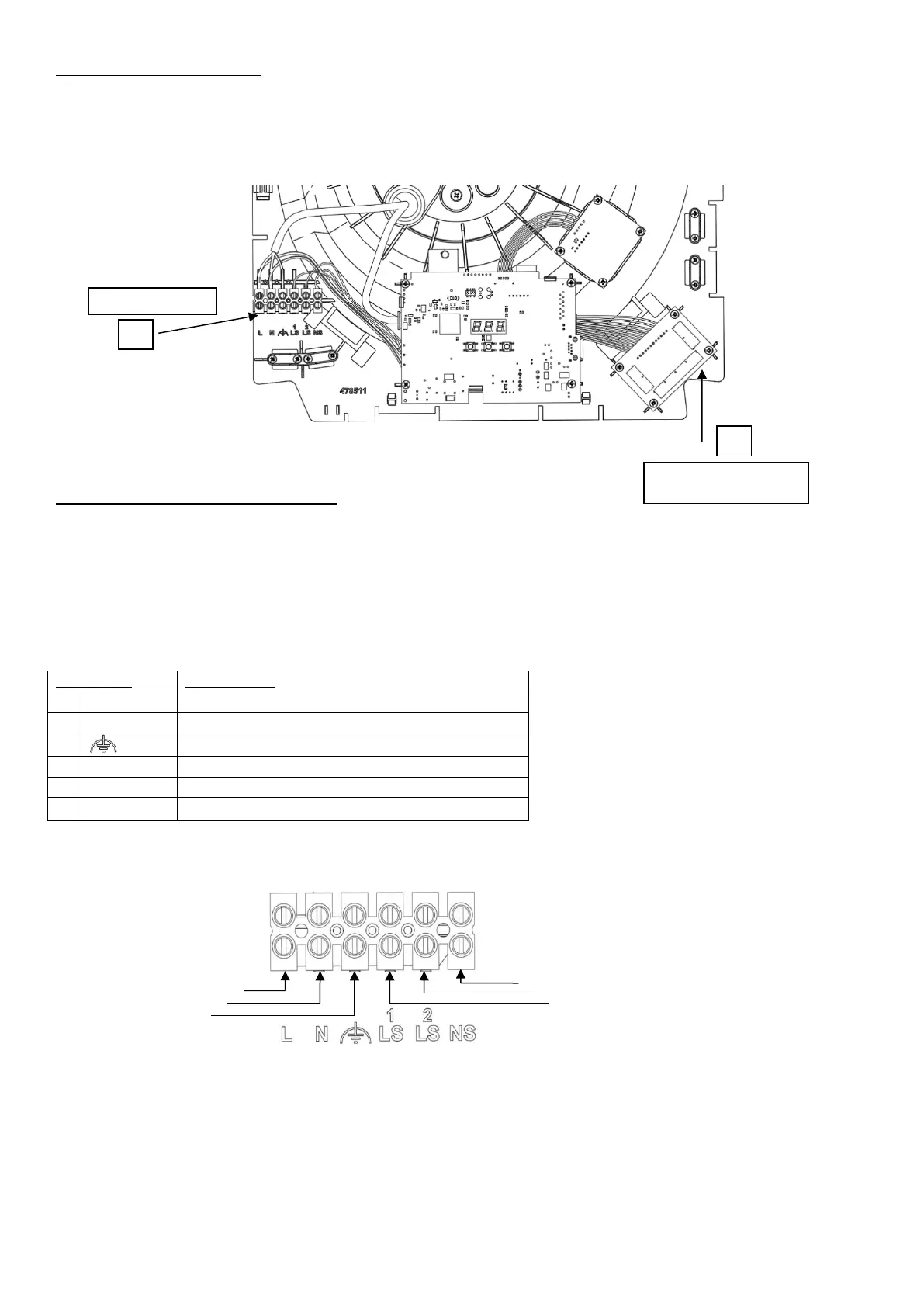

BEDRADINGSSCHEMA
A: Hoofdvoedingsaansluitingen
De LS1-, LS2- en NS-aansluitklemmen (A) zijn elektrisch gescheiden.
Als de LS-aansluitingen gebruikt zijn, moet de NS-aansluitklem worden gebruikt.
Dit is mogelijk met een jumperverbinding of specifieke aansluiting op de nulgeleider.
Deze unit is uitsluitend voor functionele doeleinden voorzien van een aarding.
Aansluiting
Omschrijving
1
L
Fasegeleider (220-240Vac)
2
N
Nulgeleider
3
Aardgeleider
4
LS1
Voedingsgeleider 1, (220-240Vac), geïsoleerd
5
LS2
Voedingsgeleider 2, (220-240Vac), geïsoleerd
6
NS
Nulgeleider voeding, geïsoleerd
1
2
3
5
4
6
A
Voedingsklemmen
B
Laagspanningsklemmen
(afhankelijk van type)
Afbeelding 11
Afbeelding 222
