12 120201.05
Manuel d’utilisation et instructions d’installation de l’hélice d’étrave hydraulique 55, 95, 160, 330 kgf

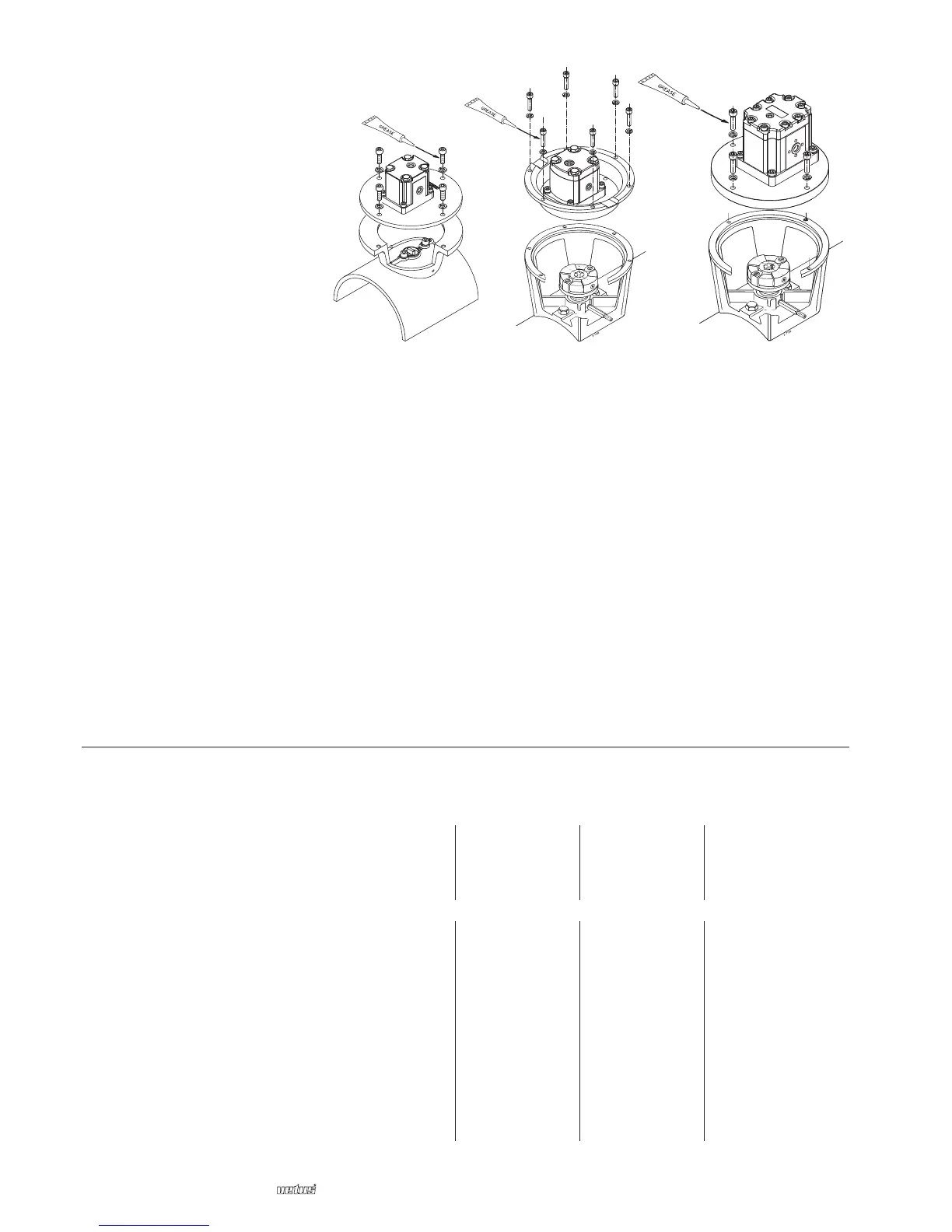

Montage final
Graisser le filetage des boulons avec
du lubrifiant au lithium spécial (out-
board gear grease) et monter l’hydro-
moteur sur la bride intermédiaire.
Visser l’hélice à la main pour vérifier
son bon fonctionnement : elle doit
pouvoir tourner facilement en entraî-
nant l’axe de l’hydromoteur.
Installation hydraulique
Consulter le mode d’emploi ‘Vetus Power Hydraulics, Installation
hydraulique’ (code d’article: I.HT01).
Installation électrique
Consulter le mode d’emploi ‘Vetus Power Hydraulics, Installation
électrique’ (code d’article: I.HT03).
Pannes
Le moteur hydraulique tourne (trop) lentement.
- Régime du pompe hydraulique est trop bas.
Le moteur ne tourne pas du tout.
- Interrupteur principal sur ‘OFF’.
- Fusible du tableau de commande défectueux. Court-circuit
dans le circuit conducteur, vérifier le câblage.
- Commande du pompe hydraulique défectueuse.
Le système hydraulique perd de l'huile.
- Vérifier s'il n'y a pas de fuite de l'huile dans les tuyaux.
Renseignements techniques
Type : BOW55HM BOW95HM BOW160HM BOW300HM
Moteur hydraulique
Type : moteur réversible
Puissance disponible : 3,5 kW 6,0 kW 9,5 kW 20 kW
Tours minute : 3000 t/min 4100 t/min 3300 t/min 2000 t/min
Pression d’opération : 165 bar 230 bar 250 bar 225 bar
Capacité : 4,2 cm
3
/rev. 4,2 cm
3
/rev. 7,0 cm
3
/rev. 26,4 cm
3
/rev.
Hélice
Poussée nominal : 550 N (55 kgf) 950 N (95 kgf) 1600 N (160 kgf) 3000 N (300 kgf)
Poids
Sans tuyère : 7 kg 8,5 kg 15 kg 31 kg
BOW55HM
BOW95HM
BOW160HM BOW300HM
