13
ITALIANO

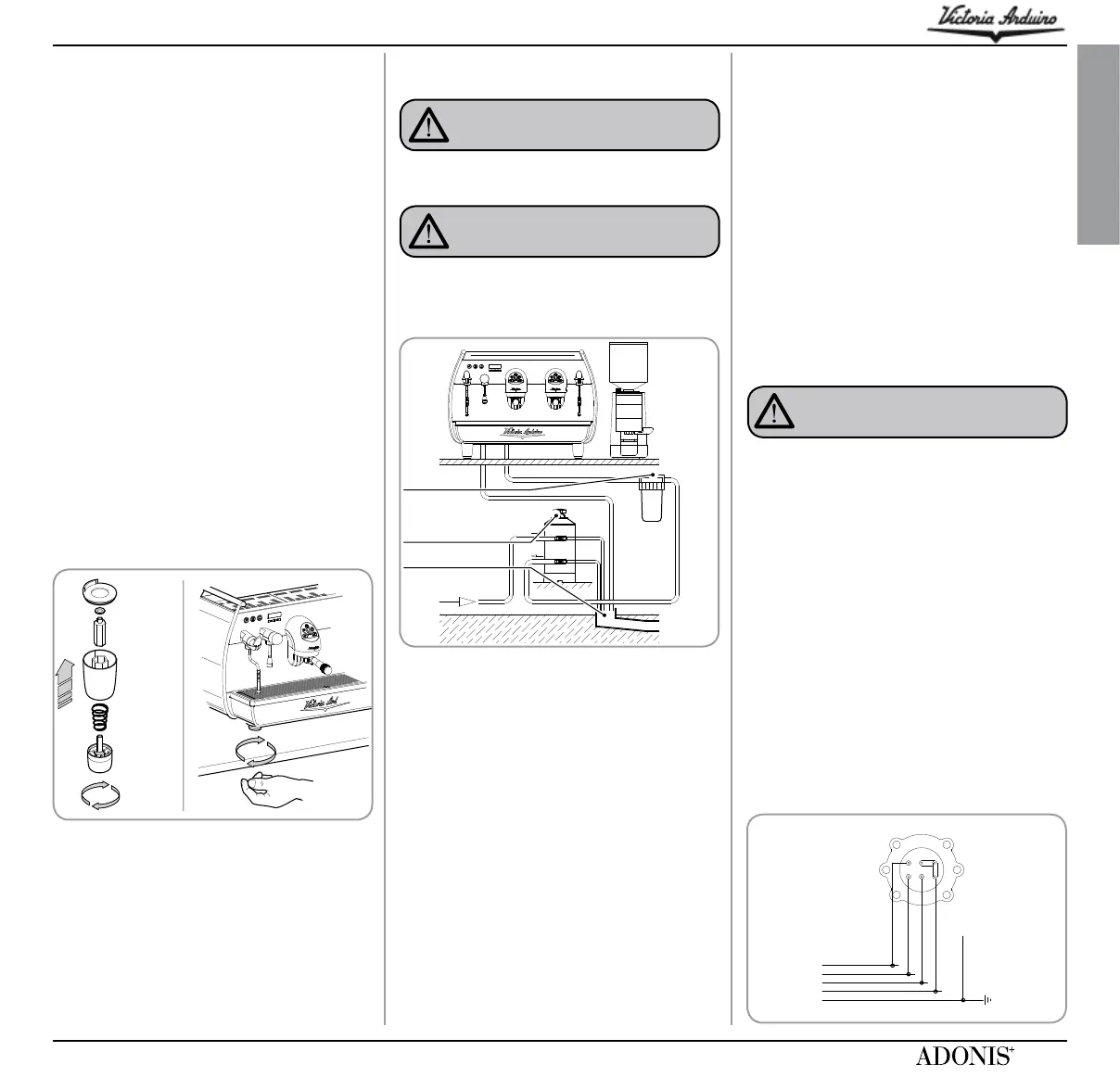

Una volta rimosso l’imballo e aver verificato
l’integrità della macchina e degli accessori,
procedere come descritto di seguito:
• posizionare la macchina su un piano oriz-
zontale;
• assemblare i piedini di sostegno della mac-
china inserendo l’inserto all’interno del
guscio cilindrico;
• avvitare il piedino in gomma nella filettatura
dell’inserto contenuto nel guscio;
• avvitare tutto il gruppo assemblato nelle
apposite sedi di alloggiamento dei piedini
della macchina;
• mettere in piano la macchina agendo sui
piedini di regolazione.
In fase preliminare, dopo la messa in piano
della macchina, si consiglia di installare un
addolcitore, all’uscita della rete idrica, e di
seguito un filtro a maglia.
Questo non permette alle impurità, come sab-
bia, particelle di calcare in sospensione, ruggi-
ne ecc.., di danneggiare le delicate superfici in
grafite, garantendo una buona durata della
macchina.
NOTA: La scanalatura del guscio deve essere
rivolta verso l’alto, come indicato nella
figura successiva.
NOTA: Per un buon funzionamento della mac-
china occorre che la pressione di rete
non superi i 4 bar.
In caso contrario, installare un riduttore
di pressione a monte dell’addolcitore; il
tubo in entrata dell’acqua deve avere
un diametro interno non inferiore ai 6
mm (⅜”).
Fig. 3
2. INSTALLAZIONE
E OPERAZIONI
PRELIMINARI
La macchina deve essere sempre protetta
con un interruttore automatico onnipolare
di adeguata potenza con distanza di apertu-
ra dei contatti uguale o superiore a 3 mm.
Simonelli Group non risponde di alcun
danno a cose o persone derivante dalla
mancata osservanza delle vigenti norme di
sicurezza.
ATTENZIONE
PERICOLO DI SCOSSA ELETTRICA
2.2 SPECIFICHE
ELETTRICHE
Prima di allacciare la macchina a una rete elet-
trica verificare che il voltaggio indicato sulla
targhetta dati della macchina corrisponda a
quello della rete.
In caso contrario, effettuare i successivi colle-
gamenti sulla base della linea elettrica a dispo-
sizione, come illustrato successivamente:
• per voltaggio 380V / 3 fasi + Neutro:
1 2 3 4
5
Fig. 5
Dopo queste operazioni, provvedere ai collega-
menti idraulici come illustrato nella seguente figura.
La pressione della rete idrica raccomandata
è [2,3] bar.
Evitare strozzature nei tubi di collegamento.
Verificare inoltre che lo scarico sia in grado
di eliminare gli scarti.
ATTENZIONE
ATTENZIONE
Fig. 4
2.1 SPECIFICHE ACQUA
È responsabilità dell’utente la manutenzione del
sistema di filtraggio e il monitoraggio delle speci-
fiche acqua per mantenerle entro i livelli richiesti.
Il non mantenere l’acqua entro le specifiche di
seguito riportate comporta il completo decadere
della garanzia:
• durezza totale 50-60 ppm (parti per milione);
• pressione rete idrica tra 2 e 4 bar; acqua
fredda;
• flusso minimo: 200 l/ora;
• filtrazione inferiore a 1.0 micron;
• residuo fisso (tds = total dissolved solids) tra
50 e 250 ppm;
• alcalinità tra 10 e 150 ppm;
• cloro inferiore a 0.50 mg/l;
• ph tra 6.5 e 8.5.
Addolcitore
Scarico Ø 50 mm
Filtro a maglia
