Victoria Arduino Adonis+

99

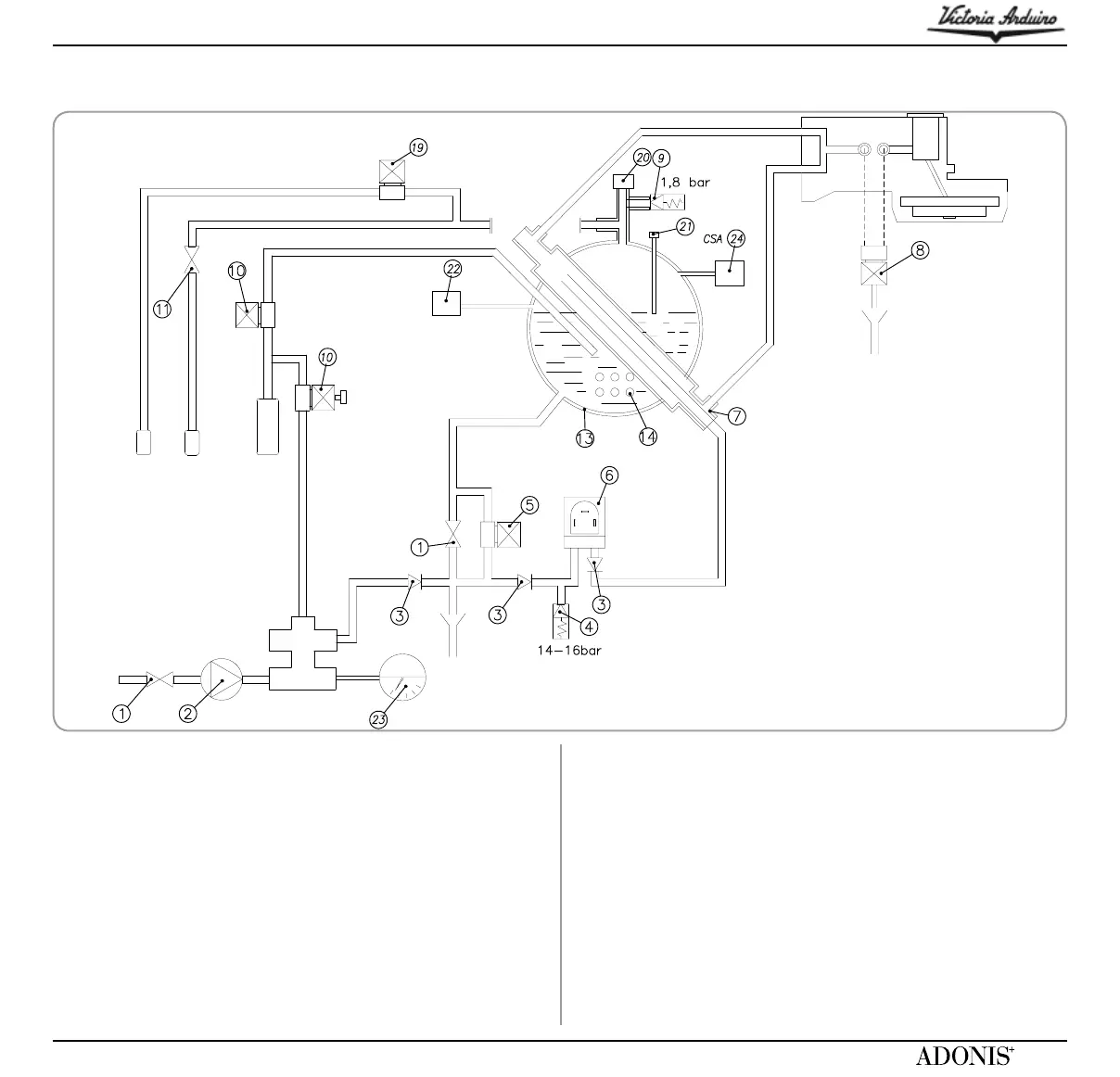

SCHEMA IDRAULICO / HYDRAULIC DIAGRAM / SCHÉMA HYDRAULIQUE
DIGIT
LEGENDA / KEY / LÉGENDE
1 Rubinetto generale / General tap / Robinet arrivée d'eau
2 Pompa / Pump / Pompe
3 Valvola di ritegno / Retaining valve / Soupape d'arrêt
4 Valvola di espansione / Expansion valve / Soupape d'expansion
5 Elettrovalvola ugello / Refill electrovalve / électrovalve recharge
6 Dosatore volumetrico / Flowmeter / Doseur volumétrique
7 Scambiatore di calore / Heater exchange / Echangeur de chaleur
8 Elettroval. Erogazione / Delivery electrovalve / Electrovanne de
distribution
9 Valvola di sicurezza / Safely valve main boiler / Soupape de
sûreté chaudière
10 Elettroval. Acqua calda / Hot water electrovalve / Électrovalve
d'eau chaude
11 Rubinetto vapore / Steam tap / Robinet vapeur
12 -
13 Caldaia / Boiler / Chaudière
14 Resistenza / Heating element / Résistance
15 -
16 -
17 -
18 -
19 Elettrovalvola vapore / Steam electrovalve / Électrovalve vapeur
20 Valvola anti risucchio / Antivacuum valve / Valve anti vide
21 Sonda livello caldaia / Level probe / Sonde de niveau
22 Pressostato digitale / Digital pressostat / Pressostat numérique
23 Manometro / Manometer / Manomètre
24 Pressostato meccanico / Mechanical pressostat / Pressostat
mécanique
