Victoria Arduino EAGLE ONE PRIMA User Manual

EAGLE ONE PRIMA | LIBRETTO ISTRUZIONI - USER HANDBOOK - MANUEL D’INSTRUCTIONS | 36
12.2

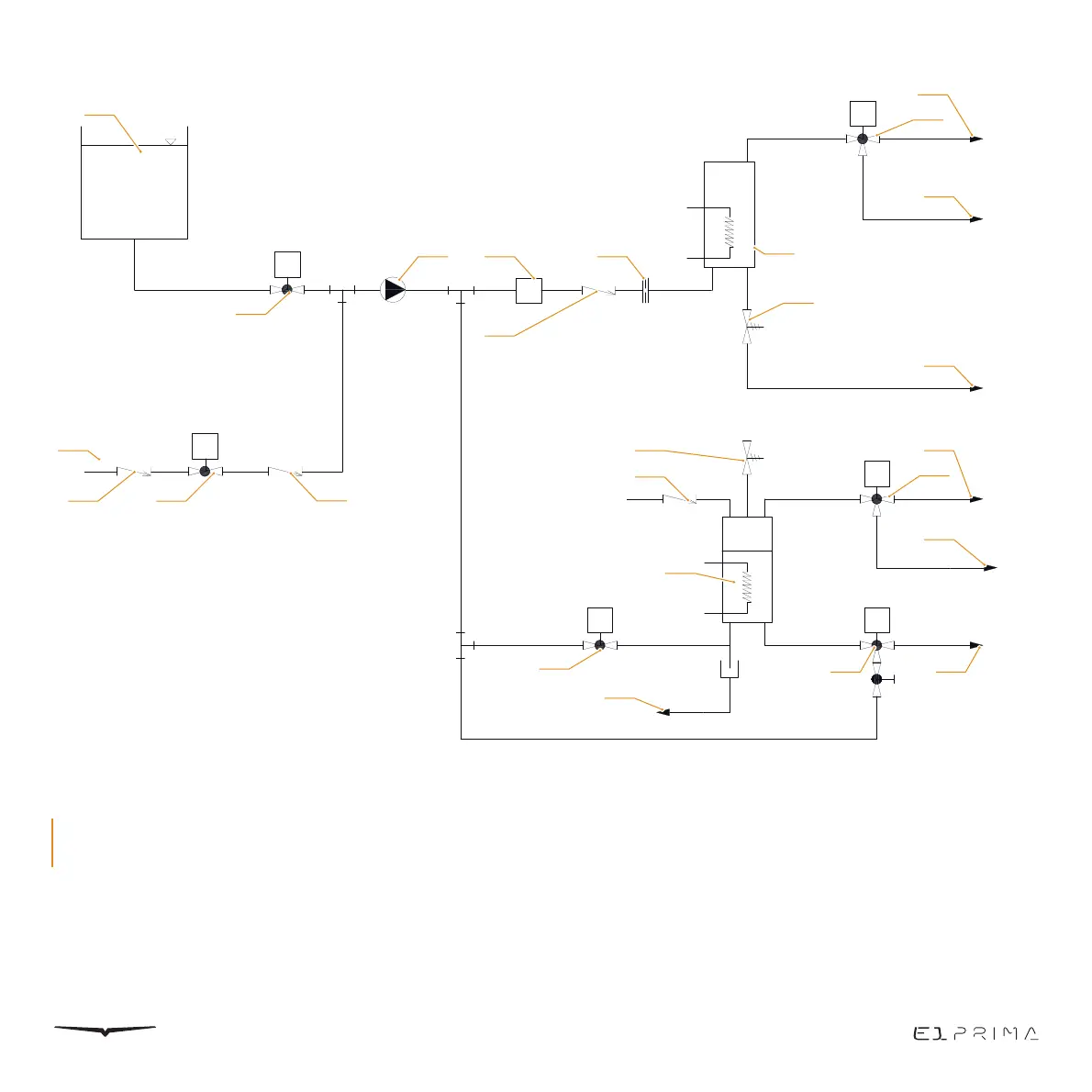

SCHEMA
IDRAULICO
1 Serbatoio
2 Elettrovalvola serbatoio
3 Condotte idriche
4 Valvola di non ritorno
5 Elettrovalvola arresto
acqua
6 Pompa
7 Flussometro
8 Cavità calibrata
9 Boiler del caffè
10 Valvola di sicurezza
11 Sul porta-filtri:
12 Elettrovalvola di
erogazione
13 Scarico in vassoio
14 Elettrovalvola vapore
15 Sulla bacchetta del
vapore
16 Valvola per vuoto
17 Boiler del vapore
18 Elettrovalvola di livello
19 Elettrovalvola acqua
calda con rubinetto
20 Sulla bacchetta
dell’acqua calda
S
M
S
S
S
S
S
7 8
16
15
13
13
13
10
4
1
2
5
3
4
17
18
19 20
13
9
4
14
10
6
11
12
