Viessmann 5108 - Page 13

13
z. B. / e. g. Commander
Commander
z. B. / e. g. 5200
viessmann
Powermodul
5215
T
E
ge bn
Braune Massebuchsen
nicht koppeln !
max. 24 V~
rt bn
zu den Decodern
5215
viessmann
4-fach-Blinkgerät 5065
16 V ~
bn
1
ge
ge
4
32
zu den Andreaskreuzen
to the St. Andrews crosses
braun / brown
gelb / yellow
Decoder 5104
grün / green
orange / orange
blau / blue
330Ohm
0,25W
Geschwindigkeit:
Originalstand: 6 sec
nach dem Schnitt: 3 sec
barrier speed:
original: 6 sec
after cutting the wire: 3 sec
grüne Markierung
green marker
rote Markierung
red marker
braun
brown
viessmann
Soundmodul
Synchron-
eingang
14-16V
~ / =
5556
intern / extern
Synchron-
ausgang
blau / blue
blau / blue
orange / orange
grün / green
braun / brown
gelb / yellow
braun / brown
gelb / yellow
10 – 16V AC ~
14 – 24V DC =
13 – 24V Digitalsignal
Anschluss möglich an Schaltzentrale oder Trafo
connection is possible to digital station or transformer
positiv / positive
Sekundär
0-10-16 V~
16 V
Primär
230 V~
Gefertigt nach
VDE 0570
EN 61558
Lichttransformator
5200
Nur für trockene Räume
Primär 230 V 50 - 60 Hz
Sekundär max. 3,25 A52 VA
ta 25°CIP 40
10 V
0 V
LED transition time
select by cutting
LED-Übergangszeit
durch Schneiden
auswählen
BUS Out
5057
Diese Leitungen müssen
isoliert werden!
These wires have to be
insulated
Universal Tasten - Stellpult
5547
Viessmann
Anschluss möglich an Schaltzentrale oder Trafo
connection is possible to digital station or transformer

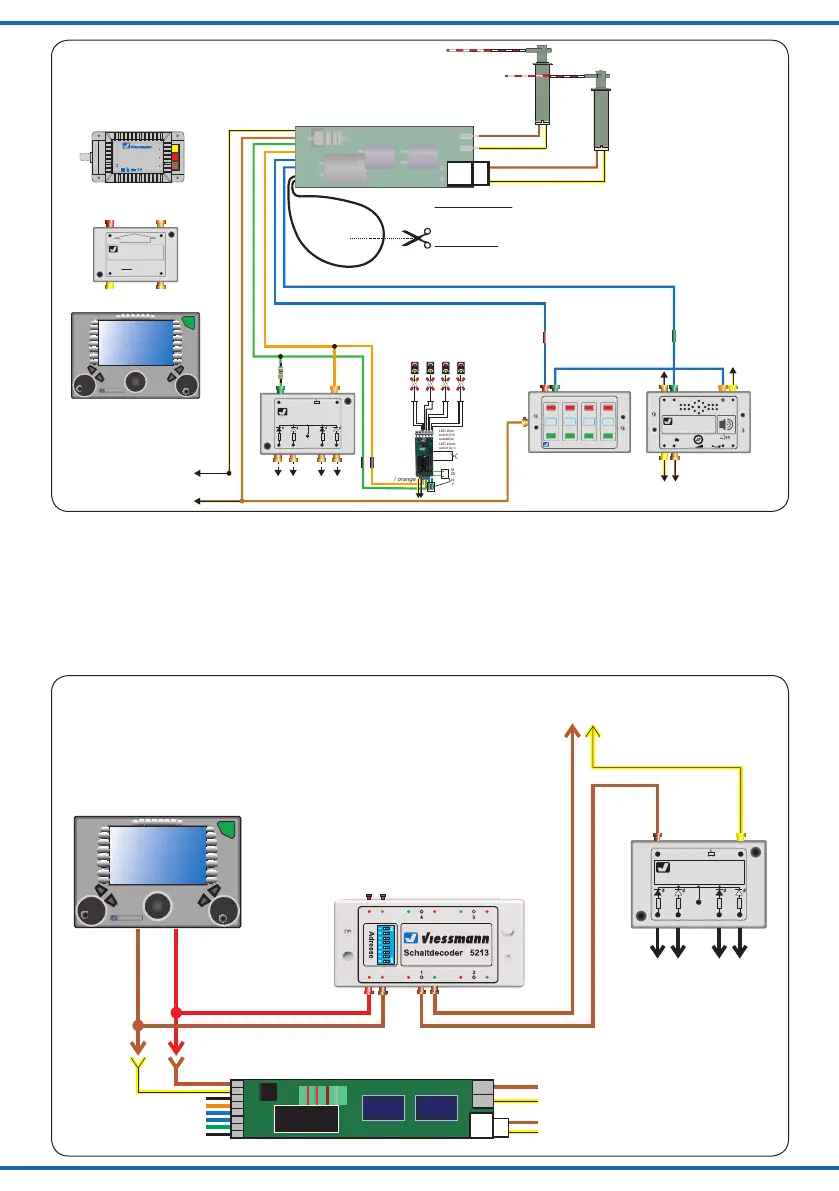

Fig. 12
Abb. 12
braun
gelb / yellow
zu den Schranken / to the barriers
zu den Schranken / to the barriers
zu den Andreaskreuzen
to the St. Andrew’s
crosses
Commander
viessmann
4-fach-Blinkgerät 5065
16 V ~bn
1
ge
ge
432
gelb / yellow
braun / brown
rot / red
braun / brown
braun / brown
braun / brown
Blinkgerät
blinking module
10 – 16V AC~
14 – 24V DC=
13 – 24V Digitalsignal
Schaltdecoder
switching decoder
z. B. Art. 5213, 5209, 5285
Digitalzentrale
command station
z. B. Art. 5300/5320
Digitalsteuerung der Bahnschranke und Andreaskreuz-Elektronik
digital control of barriers and blinking module for St. Andrew´s crosses
Fig. 13
Abb. 13
vieren Sie nun „Öffnen“). Damit bewegen sich nun die
Schranken zur Bestätigung.
7. Jetzt können Sie die Steuerleitung wieder entfernen. Im
Digitalbetrieb werden nur die beiden Stromversorgungs-
leitungen (gelb und braun) benötigt. Die beiden Steuer-
leitungen stehen nun für die analoge Ansteuerung durch
die Züge über Kontakte oder Gleisbesetztmelder zur
Verfügung.
the command was given. In that case simply issue the
other command (lowering if the barriers are raised or
raising them, if they are lowered already). Then the bar-
riers will move to indicate confirmation.
7. Now you may remove the blue control wires again. For
pure digital operation only the two power supply wires
(yellow and brown) are needed. The blue control wires
are available for analogue control by trains via reed
contacts, switching tracks or occupancy detectors.
