Viking MB 3 RTX - A Gép Összeszerelése; Általános Rész; A Tolókar Felszerelése; A Szimbólumok Leírása

289
DEENFRNLITESPTNOSVFIDAPLSLSKHU
0478 111 9933 A - HU
7.1 Általános rész
● Az összes leírt munkálat elvégzéséhez
a gépet vízszintes, sík, szilárd talajra
kell helyezni.
7.2 A tolókar felszerelése
● Tartsuk a tolókar felső részét (1)
a tolókar alsó részéhez (2), majd
toljuk át a csavarokat (B) belülről kifelé
a furatokon (3).
● Csavarjuk rá a gyorsan állítható
rögzítőkarokat (C) a csavarokra (B) (a
csavarokból körülbelül egy menetnyi
álljon ki), majd hajtsuk fel a
rögzítőkarokat.
● Ellenőrizzük a felszerelés
megfelelőségét:
A gyorsan állítható rögzítőkarokat (C)
annyira kell meghúzni, hogy szorosan a
tolókarhoz illeszkedjenek, és a tolókar
felső része szilárdan rögzüljön a tolókar
alsó részéhez.
Ha a tolókar rögzítése nem elég szoros,
vagy a gyorsan állítható rögzítőkarok
illeszkedése nem megfelelő, akkor
nyissuk fel a gyorsan állítható
rögzítőkarokat, és befelé vagy kifelé
csavarásukkal állítsuk be a megfelelő
rögzítettséget.
● Szereljük fel az első kábelkapcsot (D)
baloldalt a tolókar felső részére. Az
ábra szerint helyezzük be a
motorleállító huzalt. Hajtsuk vissza és
pattintsuk helyére a nyelvet (4).
● Szereljük fel a második
kábelkapcsot (D) a tolókar felső
részének jobb oldalára. Az ábra
szerint helyezzük be a kerékhajtás
huzalját. Hajtsuk vissza és pattintsuk
helyére a nyelvet (4).
● A kábelkapcsok és a karmantyúk
közötti távolság:
30 cm

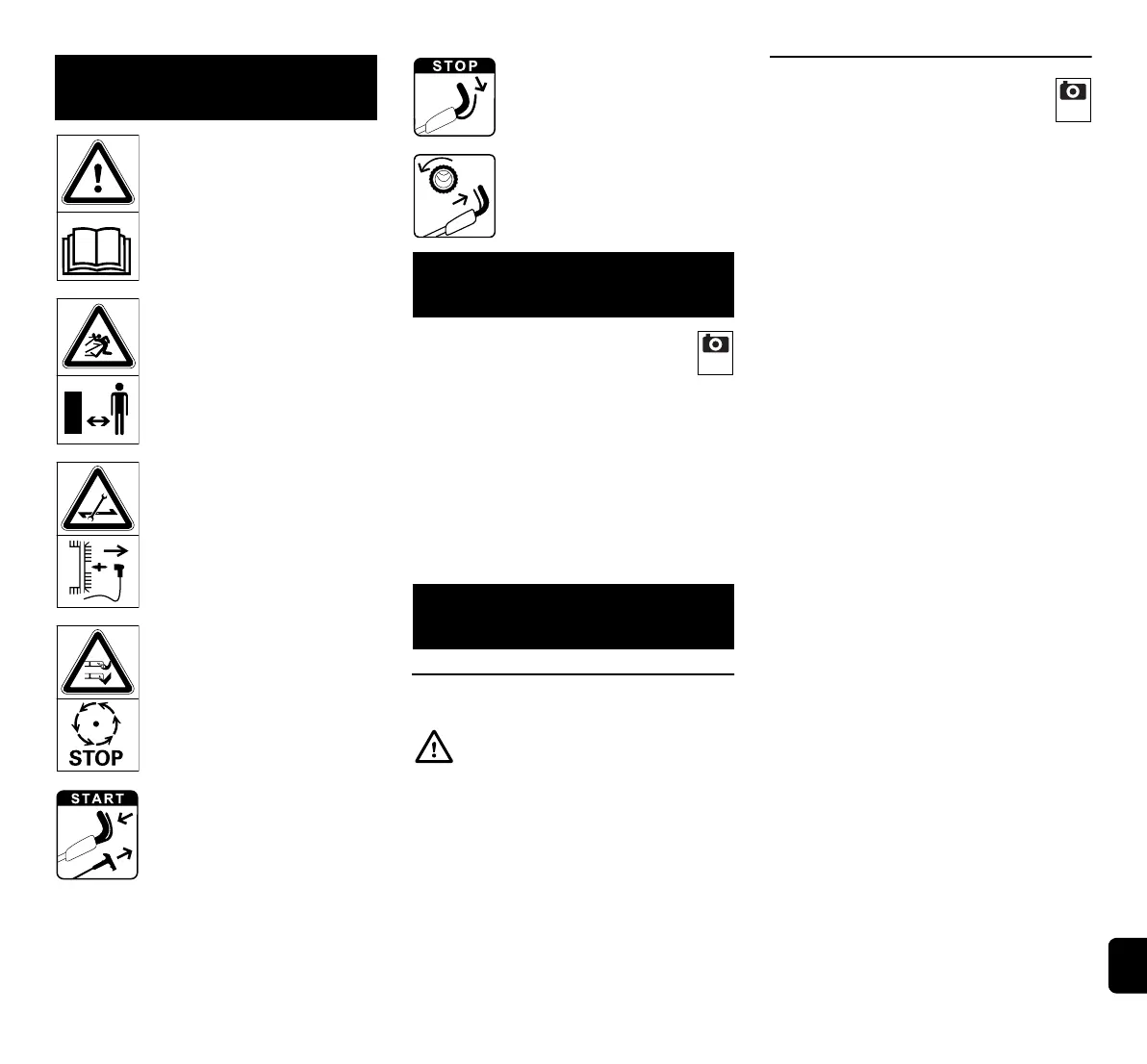

5. A szimbólumok leírása
Figyelem!
Üzembe helyezés előtt
olvassuk el a használati
útmutatót.
Sérülésveszély!
Tartsunk távol másokat a
veszélyes területtől.
Sérülésveszély!
A vágóeszközön végzendő
munkák, karbantartási és
tisztítási munkálatok előtt
húzzuk le a gyertyapipát.
Sérülésveszély!
A kezünket és lábunkat
tartsuk távol a késektől!
A vágószerkezet a leállítás
után néhány másodpercig
még forog (a benzinmotor
fékje/késfék).
A benzinmotor beindítása.
A benzinmotor leállítása.
Kapcsoljuk be a
kerékhajtást.
6. Szállítási terjedelem
Jel Megnevezés db
A Alapgép tolókarral 1
B Félgömbfejű csavar 2
C Gyorsan állítható rögzítőkar 2
D Kábelkapocs 2
− Használati utasítás 1
− A benzinmotor használati
utasítása
1
7. A gép összeszerelése
Sérülésveszély
Tartsuk be „A biztonság
érdekében“ fejezetben foglalt
biztonsági tudnivalókat (Ö 4.).
2
3
