7.1 Жалпы ережелер
● Барлық сипатталған жұмыстарды
орындаған кезде шапқыш: жатық,
тегіс жəне берік қабатта тұруы керек.
7.2 Бас тұтқаны монтаждау
● Бас тұтқаның жоғарғы
бөлігін (1) бас тұтқаның төменгі
бөлігінде (2) ұстап,
бұрандаларды (B) саңылаулар (3)
арқылы іштен сыртқа қарай енгізіңіз.
● Тез əрекетті бекіту тетігін (C)
бұрандалармен (B) бұрап бекітіңіз
(бұранда қадамы шығып тұруы керек)
жəне жоғары қарай қайырыңыз.
● Монтаждаудың дұрыстығын тексеру:
Тез əрекетті бекіту тетігі (C) қатты
кигізілгендіктен бас тұтқаға өте тығыз
жатуы керек жəне бас тұтқаның
жоғарғы бөлігі төменгі бөлігіне берік
жанасуы керек.
Егер бас тұтқа берік орнатылмаса
немесе тез əрекетті бекіту тетігі
дұрыс отырмаса, тез əрекетті бекіту
тетігін ашып, бұрап шығару жəне
бекіту арқылы дұрыс орнатыңыз.
● Бірінші кабель қысқышын (D) бас
тұтқаның жоғарғы бөлігінің сол
жағына монтаждаңыз.
Қозғалтқышты тоқтату жетек
арқанын суретте көрсетілгендей
орналастырыңыз. Қапсырманы (4)
жауып бекітіңіз.
● Екінші кабель қысқышын (D) бас
тұтқаның жоғарғы бөлігінің оң
жағына монтаждаңыз. Қозғалғыш
механизм жетегінің арқанын суретте
көрсетілгендей орналастырыңыз.
Қапсырманы (4) жауып бекітіңіз.
● Кабель қысқыштары мен
манжеталардың арасындағы
қашықтық:
30 см
7.3 Оталдыру cымын кіргізу
жəне шығару
Кіргізу
● Оталдырғыш құралды мотордан
ажырату.
● Моторды тоқтату тетігі (1) Иінтіректі
басу жəне ұстап тұру.
● Оталдыру сымын (2) баяулап
ажырату.
● Моторды тоқтату тетігін (1) босату
жəне оталдыру сымын (2) осы сым
жолына (3) салу.
● Оталдырғыш құралды орнықтыру.
Шығару
● Оталдырғыш құралды мотордан
ажырату.
● Оталдыру сымын (2) осы сым
жолынан (3) ажырату.

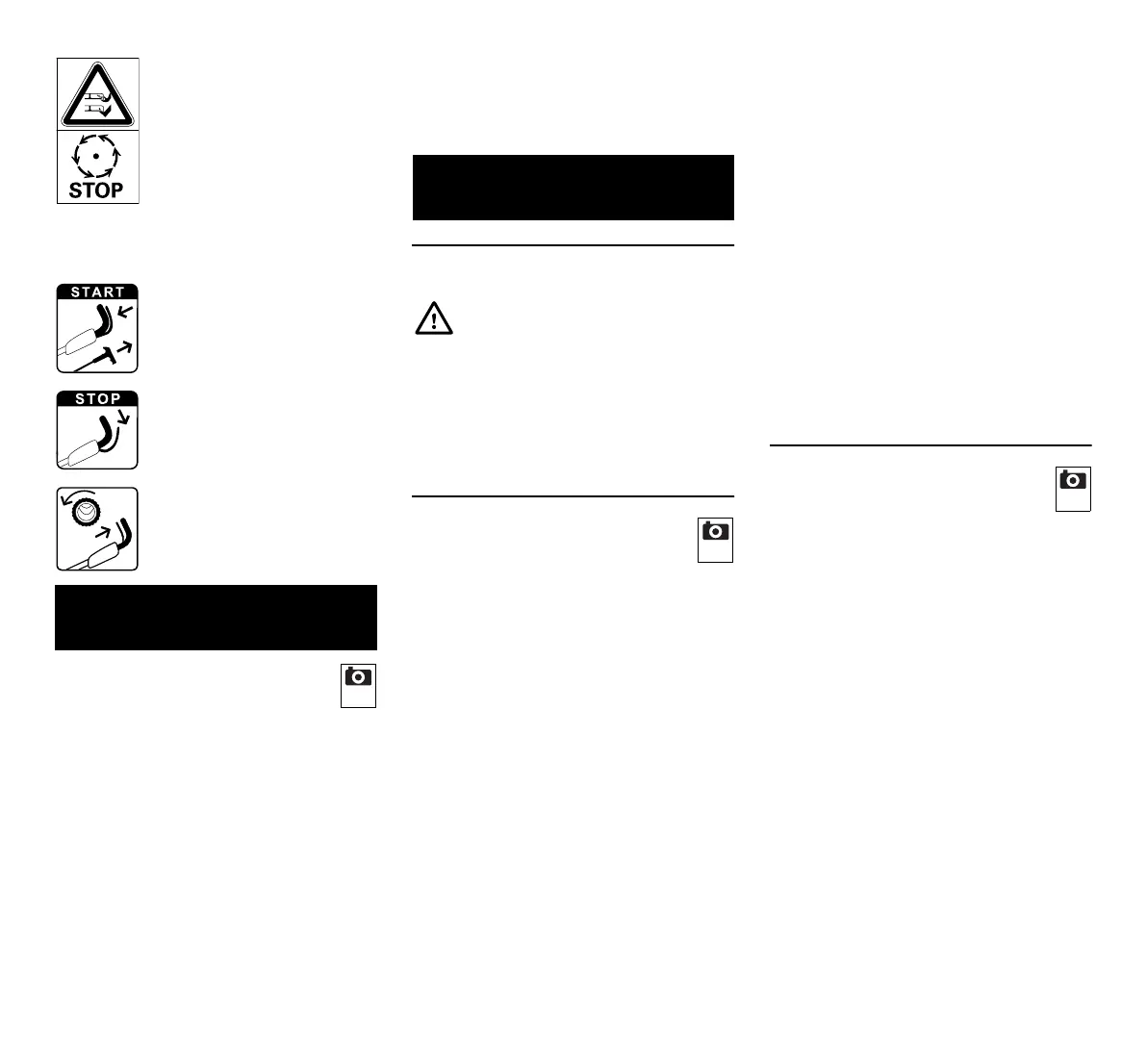

Жарақат алу қаупі бар!
Қолыңыз бен аяғыңызды
пышақтардан алшақ
ұстаңыз!
Кескіш құрылғылар
өшіргеннен кейін бірнеше
секунд ішінде айналып
тұрады (іштен жанатын
қозғалтқыштың
тежегіші/пышақ тежегіші).
Іштен жанатын
қозғалтқышты іске
қосыңыз.
Іштен жанатын
қозғалтқышты тоқтатыңыз.
Қозғалғыш механизм
жетегін қосыңыз.
6. Жеткізілім жиынтығы
Поз. Атауы Саны
A Бас тұтқасы бар негізгі
құрылғы
1
B Дөңгелек жалпақ басты
бұранда
2
C Тез əрекетті бекіту тетігі 2
D Кабель қысқышы 2
− Пайдалану жөніндегі
нұсқаулық
1
2
− Іштен жанатын
қозғалтқышты пайдалану
жөніндегі нұсқаулық
1
7. Қолданысқа дайындау
Жарақат алу қаупі бар
«Қауіпсіздік шаралары»
бөліміндегі қауіпсіздік
техникасының нұсқауларын
ұстаныңыз. (Ö 4.)
Поз. Атауы Саны
3
4
