Installation
Montagemaße für Netzanschluss

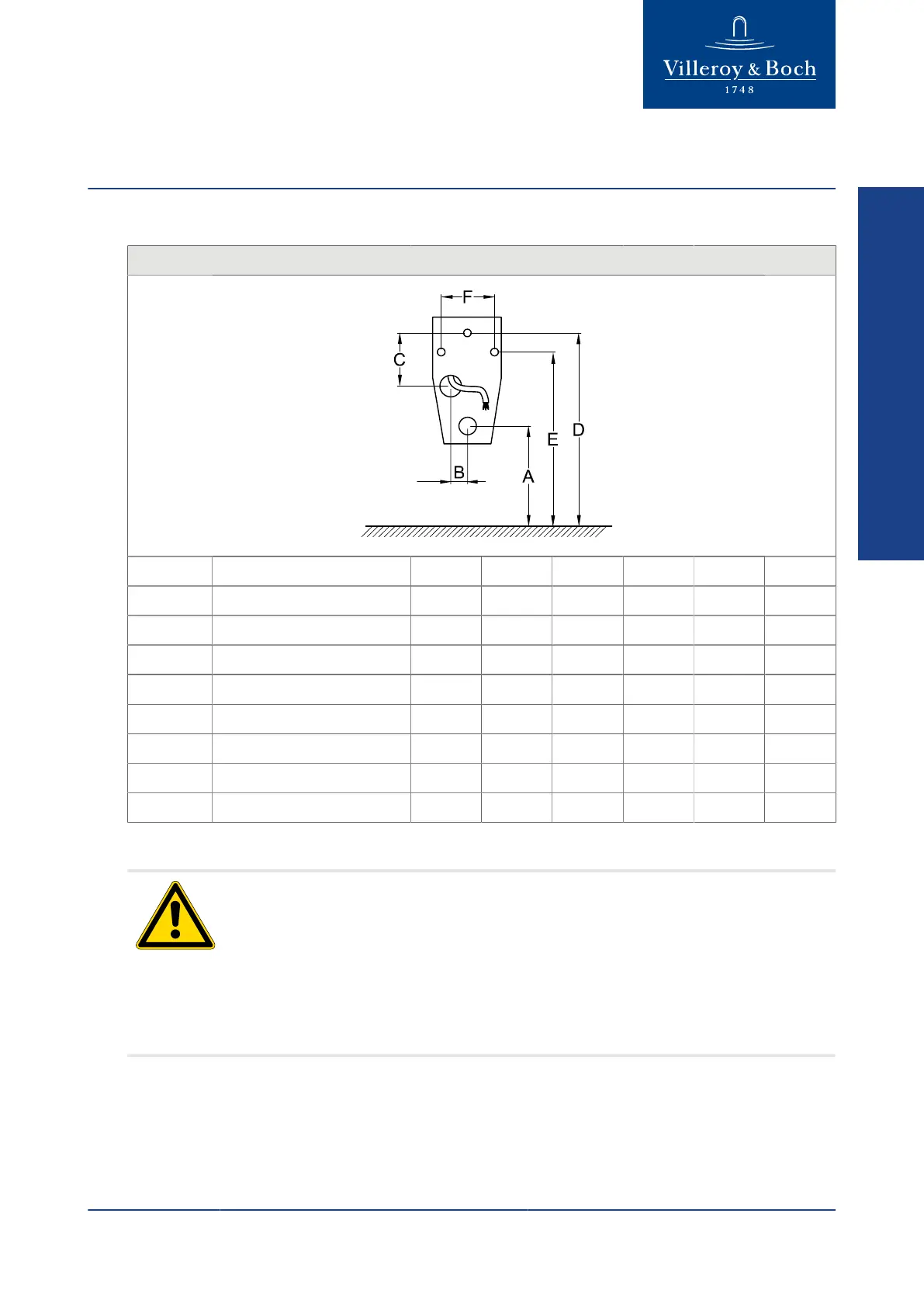

Montagemaße + Position Stromauslass für Netzvariante
Art.-Nr. Collection A [mm] B [mm] C [mm] D [mm] E [mm] F [mm]
5586 Architectura 350 70 300 825 675 235
5587 Architectura 350 70 300 825 675 235
5574 Architectura 390 70 300 870 685 260
7507 O.novo / Omnia 390 70 110 815 635 245
7557 O.novo / Omnia 430 60 200 800 720 200
7527 O.novo / Omnia 395 50 240 815 740 210
7513 Subway 405 50 260 825 680 180
5504 Venticello 405 50 260 825 680 190
Netzanschluss herstellen
Warnung!
Stromschlag durch Berühren stromführender Komponenten!
Schwere Verletzungen bis hin zum Tod können die Folge sein.
Im Falle einer Netzvariante den Netzanschluss ausschließlich von einer Elektrofachkraft
ausführen lassen.
Den Netzstecker nicht mit nassen Händen einstecken oder abziehen.
Sicherstellen, dass während der Arbeiten die Leitung stromfrei geschaltet und gegen
Wiedereinschalten gesichert ist.
Netzteil an den 220V Stromanschluss anschließen. Wir empfehlen den Anschluss über den separat erhältlichen
Netzadapter Art.Nr. 91905700 (optional).
DE
S. 23
