Installation

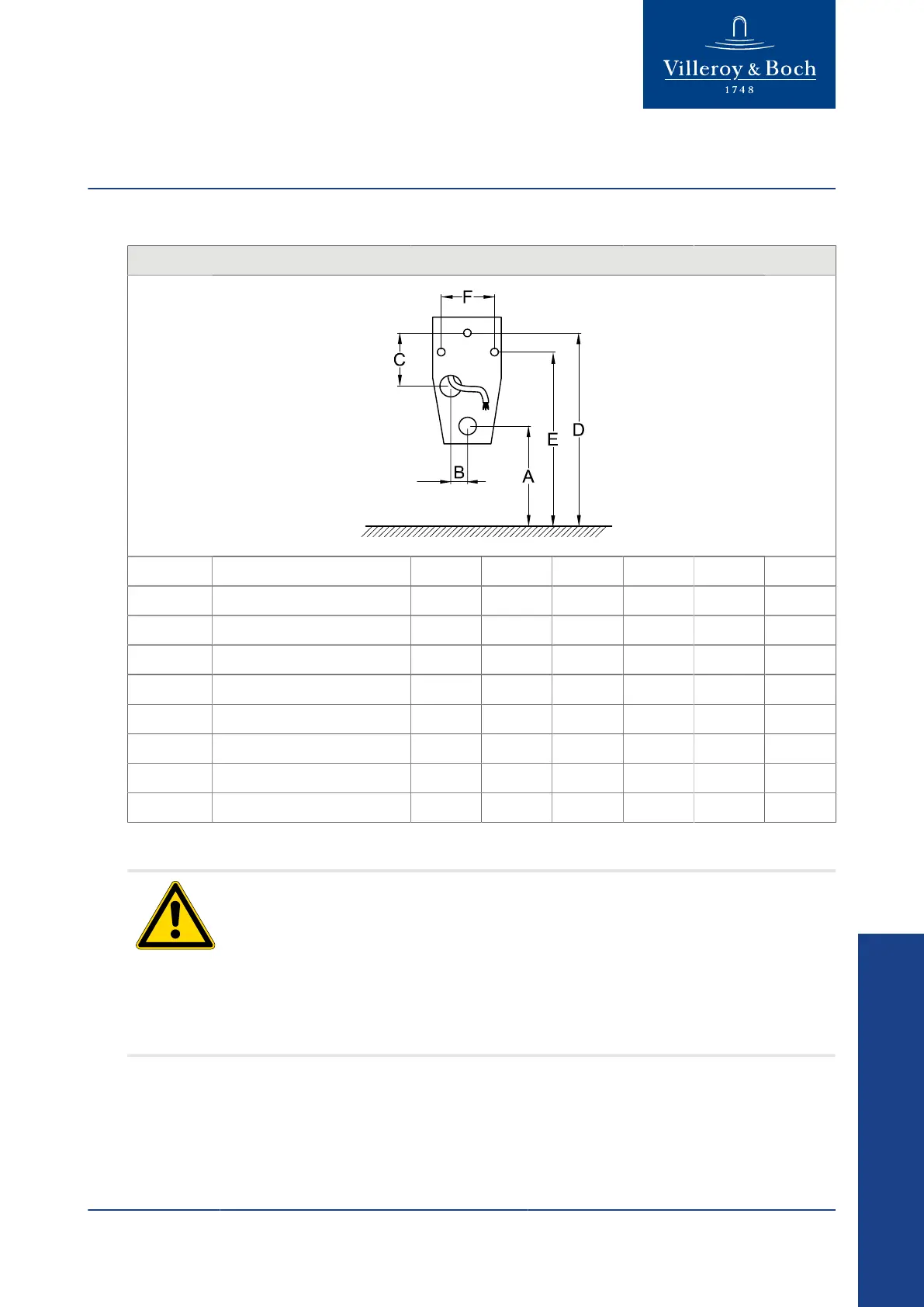

Dimensions de montage des prises sur secteur
Dimensions de montage + emplacement pour la version sur secteur
Réf. art. Collection A [mm] B [mm] C [mm] D [mm] E [mm] F [mm]
5586 Architectura 350 70 300 825 675 235
5587 Architectura 350 70 300 825 675 235
5574 Architectura 390 70 300 870 685 260
7507 O.novo / Omnia 390 70 110 815 635 245
7557 O.novo / Omnia 430 60 200 800 720 200
7527 O.novo / Omnia 395 50 240 815 740 210
7513 Subway 405 50 260 825 680 180
5540 Venticello 405 50 260 825 680 190
Raccordement au secteur
Avertissement !
Attention aux risques d'électrocution en cas de contact avec les composants sous tension !
Cela peut engendrer des blessures graves, voire mortelles.
En cas de version sur secteur, demander impérativement à un électricien de procéder aux
raccordements.
Ne pas brancher ou débrancher la prise de courant les mains mouillées.
Vérifier avant de commencer à travailler que les conduites ne sont plus sous tension et
qu'une remise sous tension est exclue.
Brancher la fiche d'alimentation sur une prise de 220 V. Il est conseillé d'utiliser l'adaptateur disponible en option
(réf. 91905700).
